¶ 所需工具
H1.5、H2.0、H2.5六角扳手 剪钳 扎带
¶ 安全警告与注意事项
①请关闭打印机和 Chroma Kit 电源并断开电缆连接，以避免发生电路短路，损坏电子元器件和电击危及人身安全。
②必须在解除 Chroma Kit 上所有“PTFE管和电缆”连接后，才能进行操作。以免取下时拖拽损坏相关性连接件（例：缓冲器、四通集束器、电缆）
③拔除电子元器件连接端子时，请先将表面的红胶剥离。以免在不易拔除的情况下，过渡用力导致端子损坏。
¶ 通用拆装步骤指引
¶ 1. 连接 Kit 到 Arco
¶ 2.拆装主体
¶ ————进退线器拆装步骤指引————
¶ 1.拆除
¶ 第 1 步 - 标记异常位置
- 注：4个进退线器的拆除步骤一致，图例选取4号通道作为教程拍摄，无特殊含义。

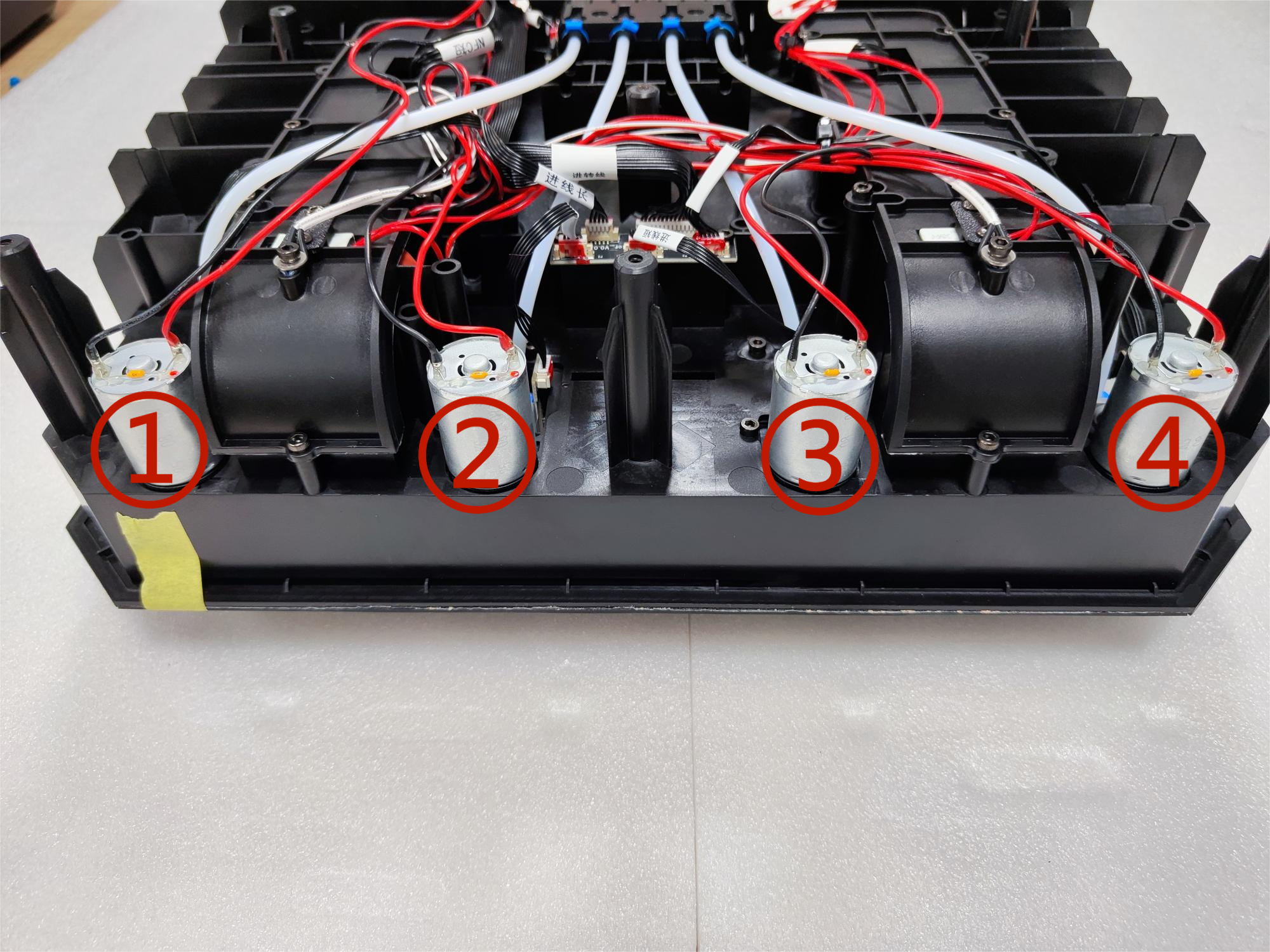

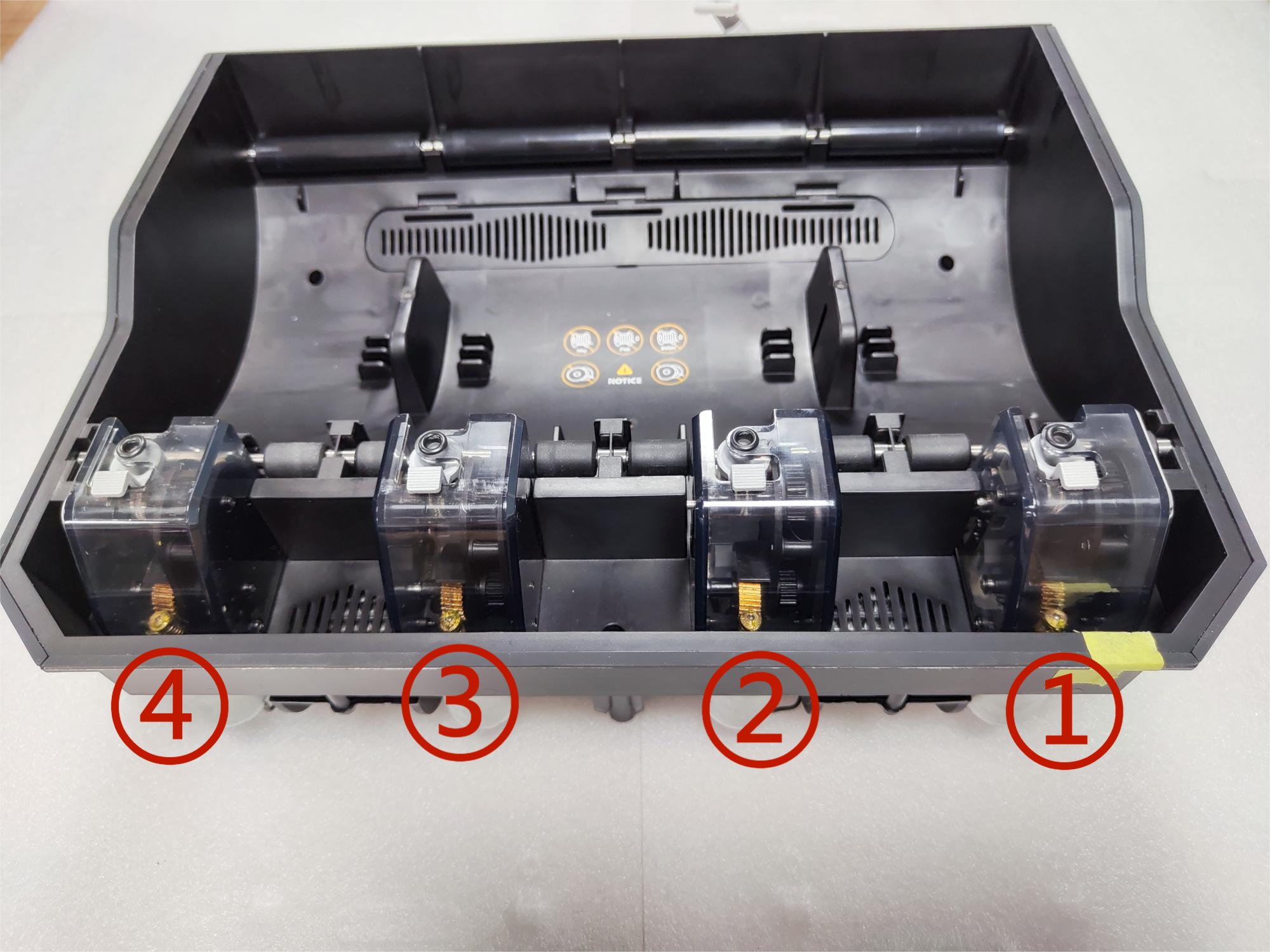

- 确定需要拆装的进退线器，做好标记，以免主体的正反面翻转后，拆除对象错误。（注：当你以正面视觉确认需要拆装的进退线器，从左至右分别为4、3、2、1
，翻转后从左至右变更为1、2、3、4。）
¶ 第 2 步 - 取出电缆

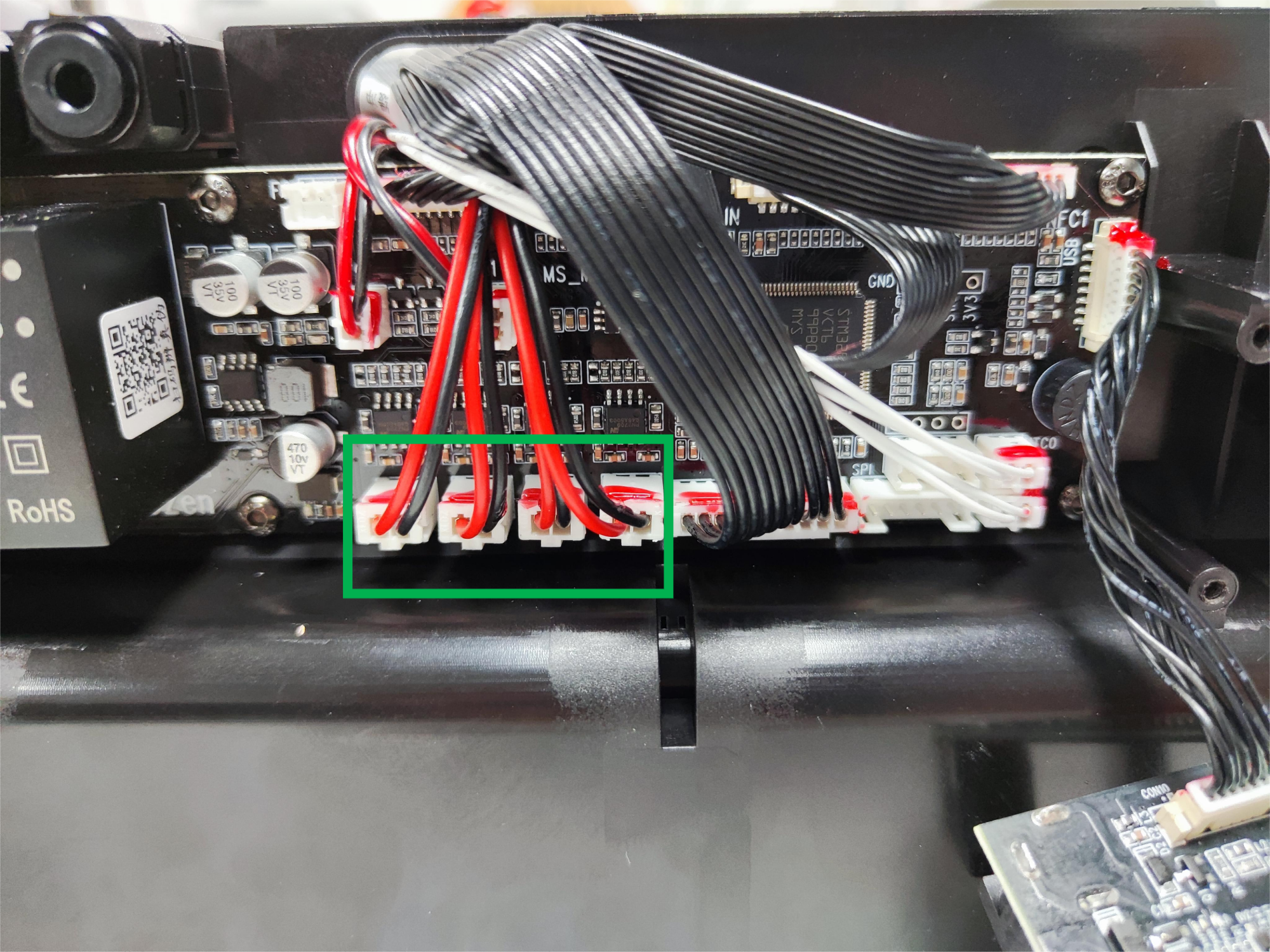

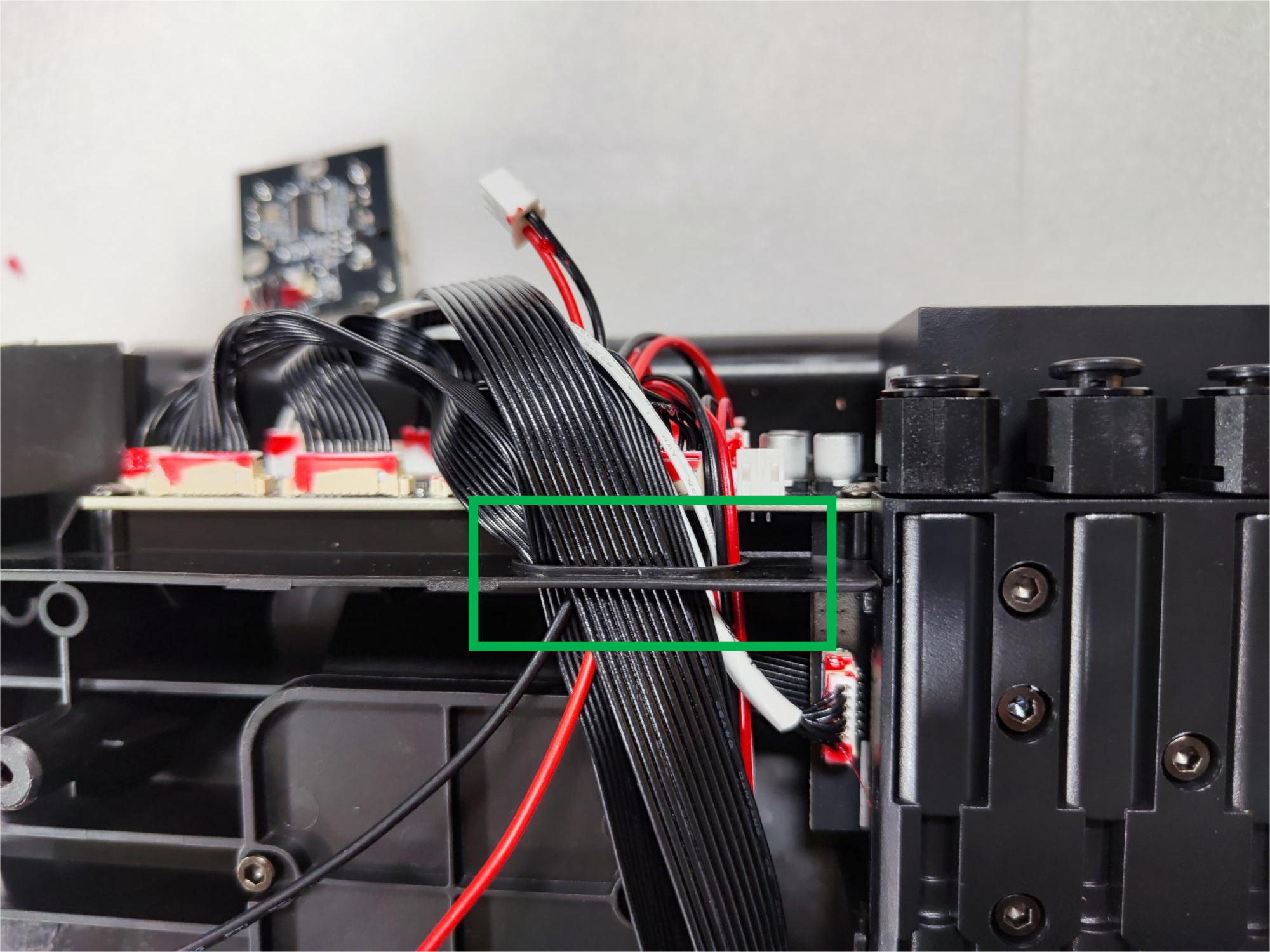

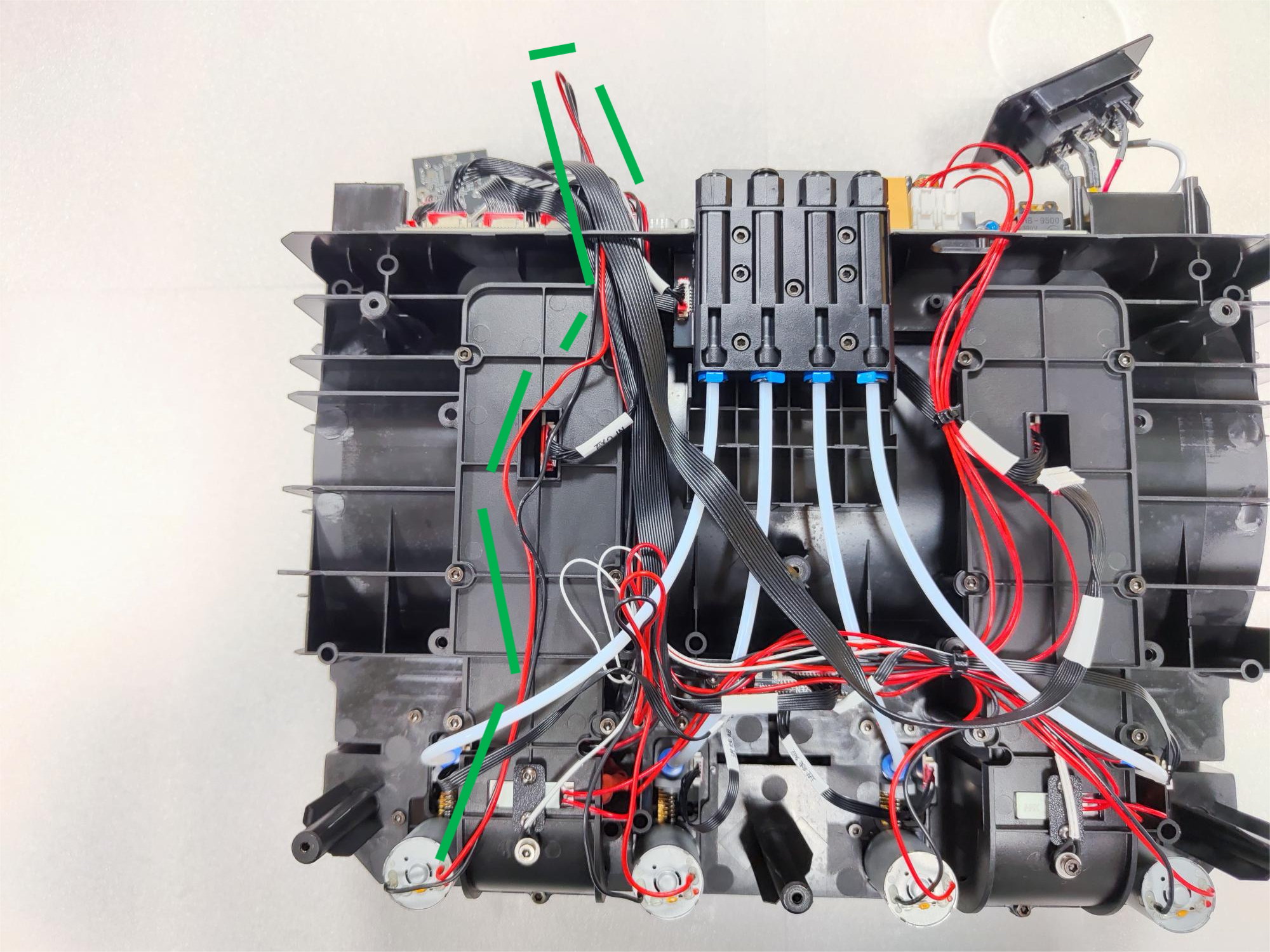

根据对应供料电机的电缆走向，剪断束缚电缆的扎带。找到对应的电机端子，用剪钳将上方的红胶剥离后，再拔出电机端子。梳理线孔内的电缆，将端子从线孔中拉出。
¶ 第 3 步 - 断开进退线器连接

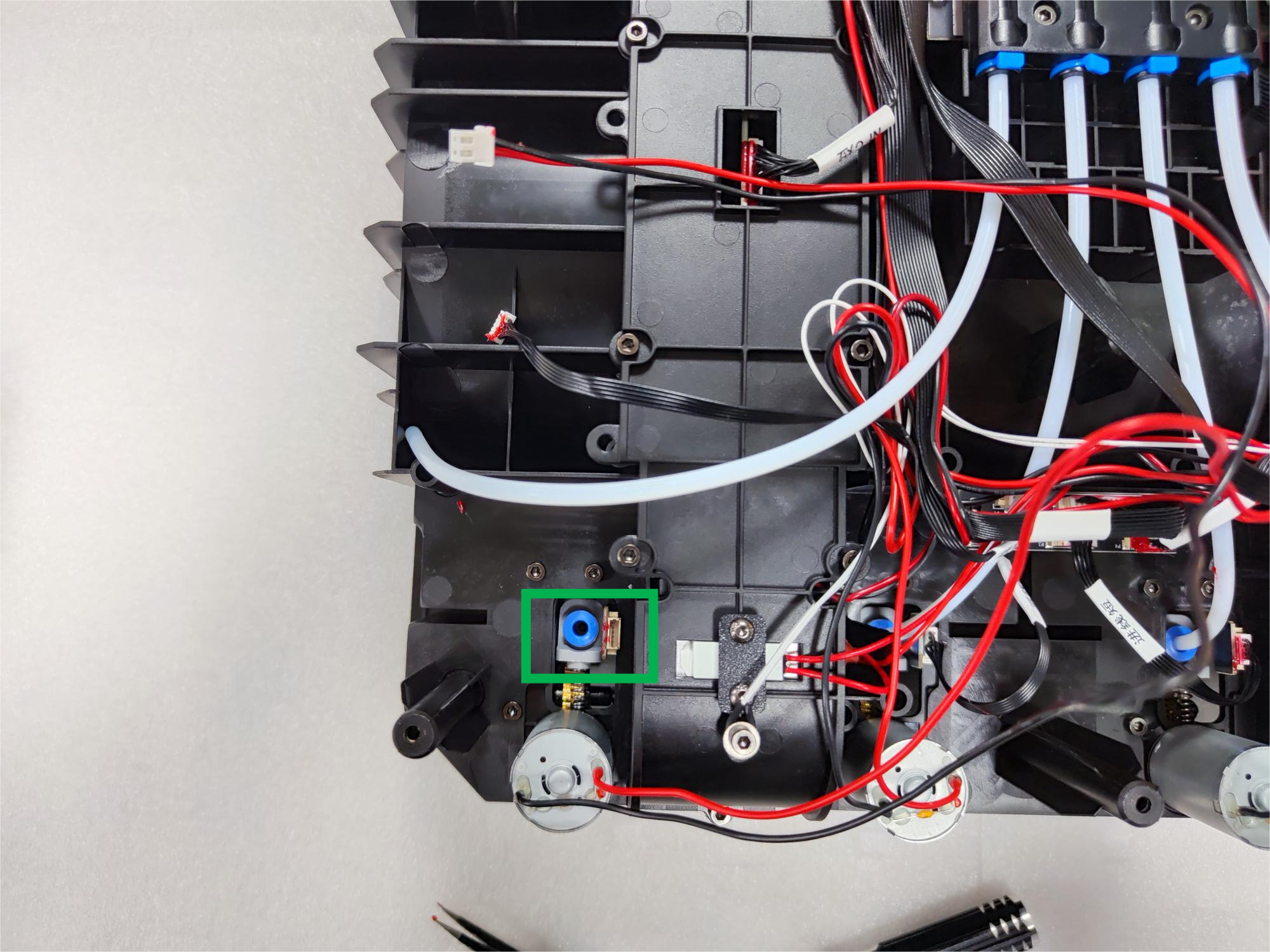

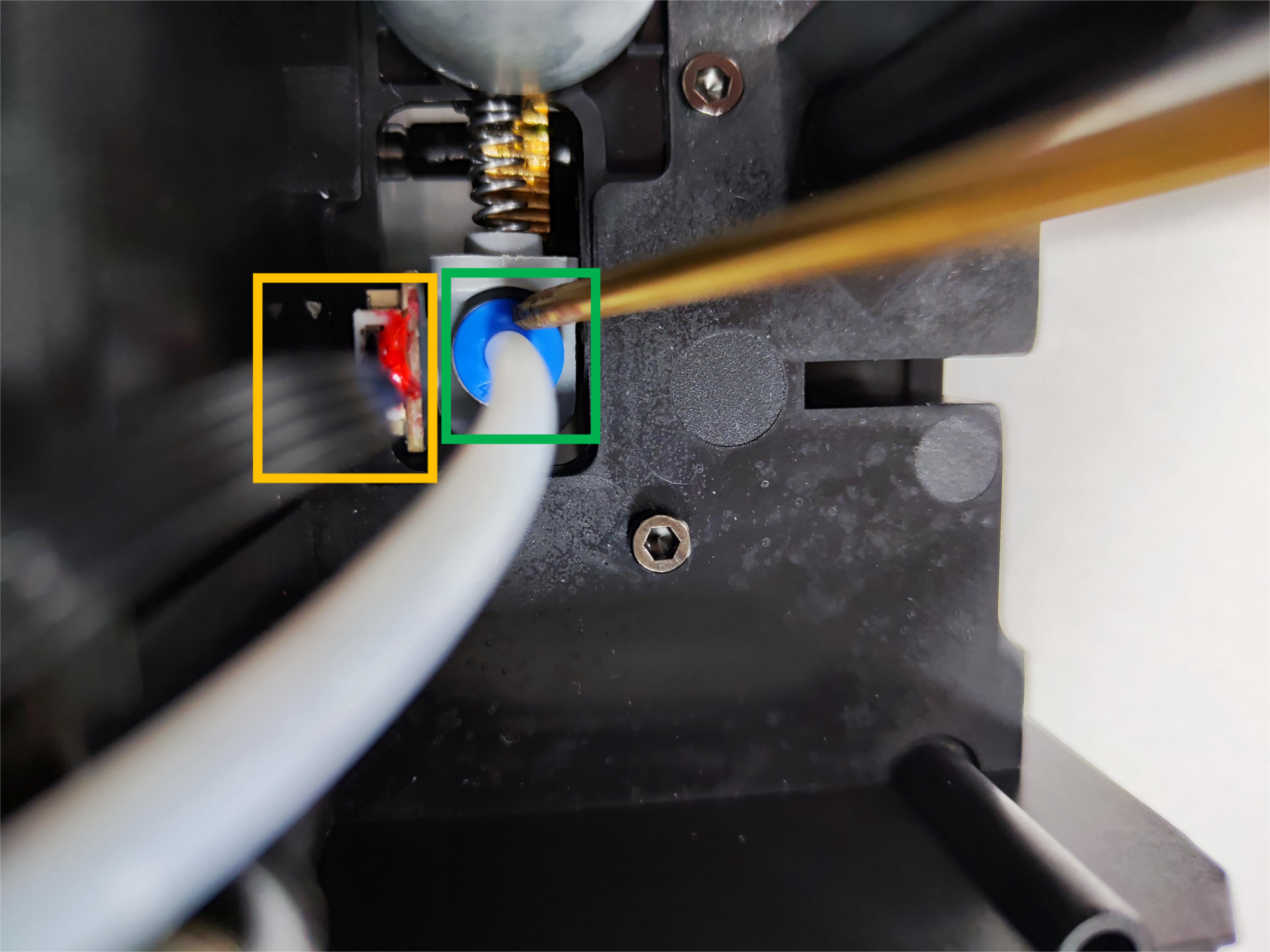

- 使用扳手向下将气动接口摁压到底，取出PTFE管后在松开。
- 用剪钳将上方的红胶剥离，拔出电缆端子。
¶ 第 4 步 - 取出进退线器

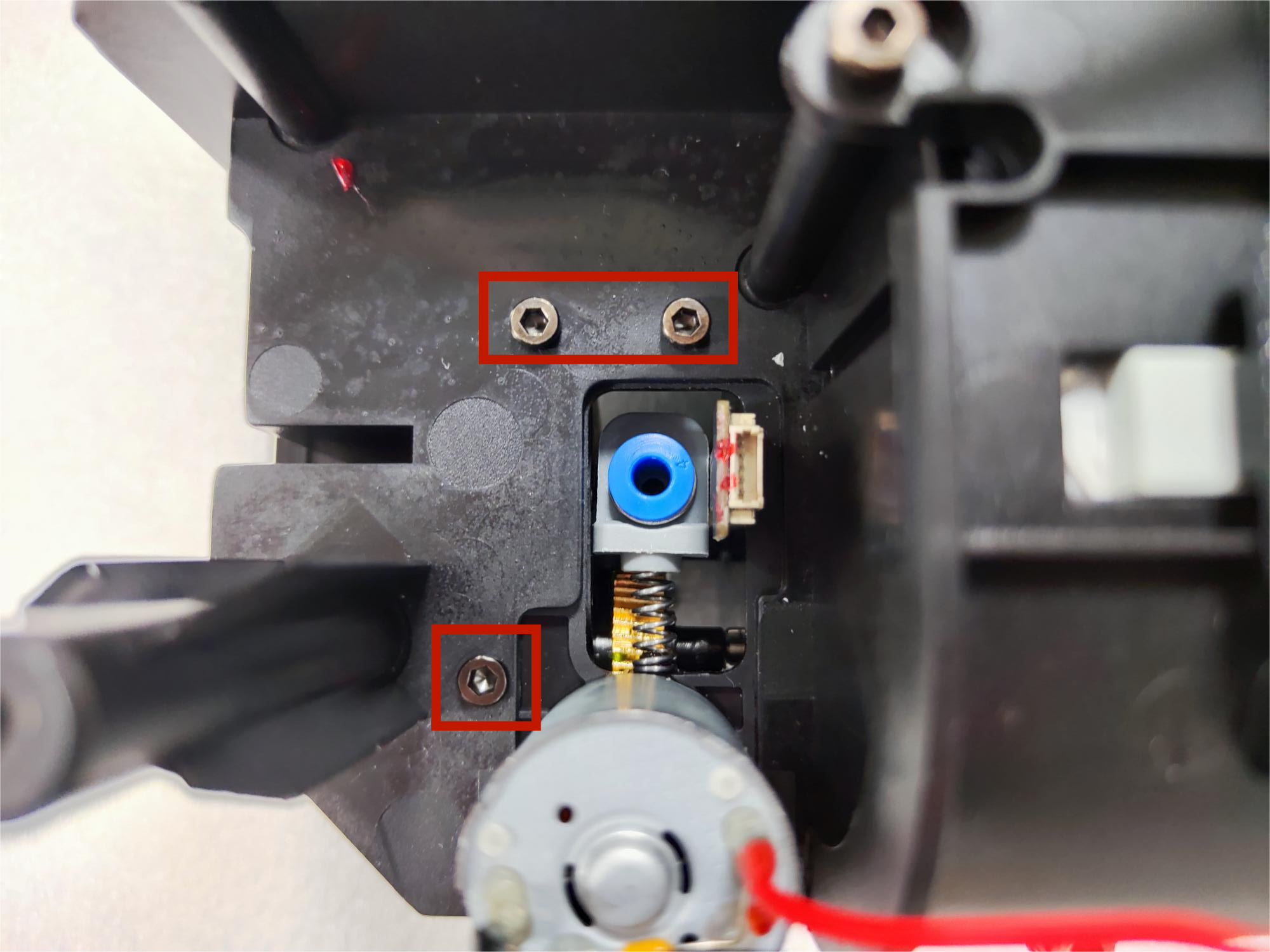

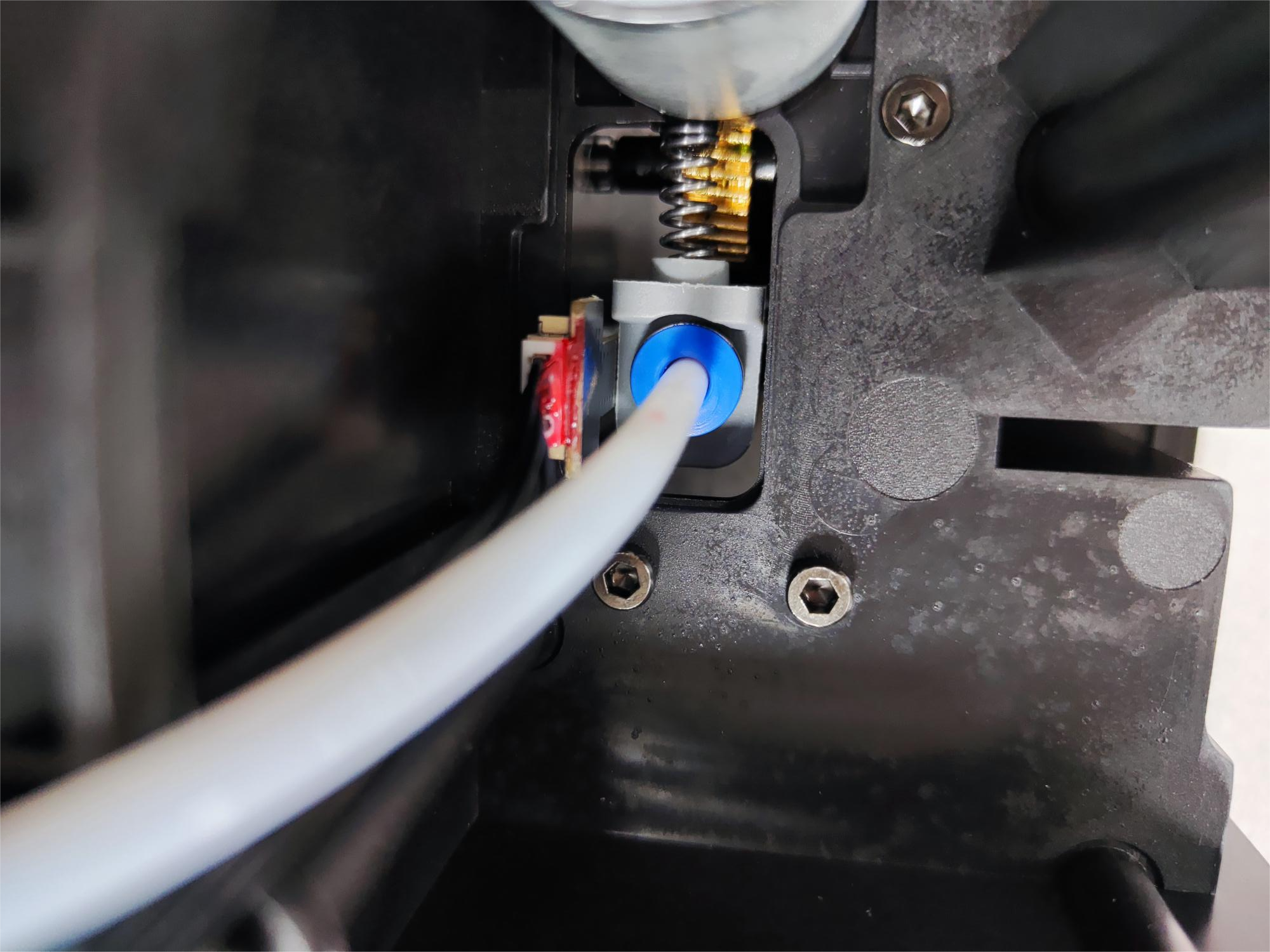

- 取出3颗基座固定螺丝。

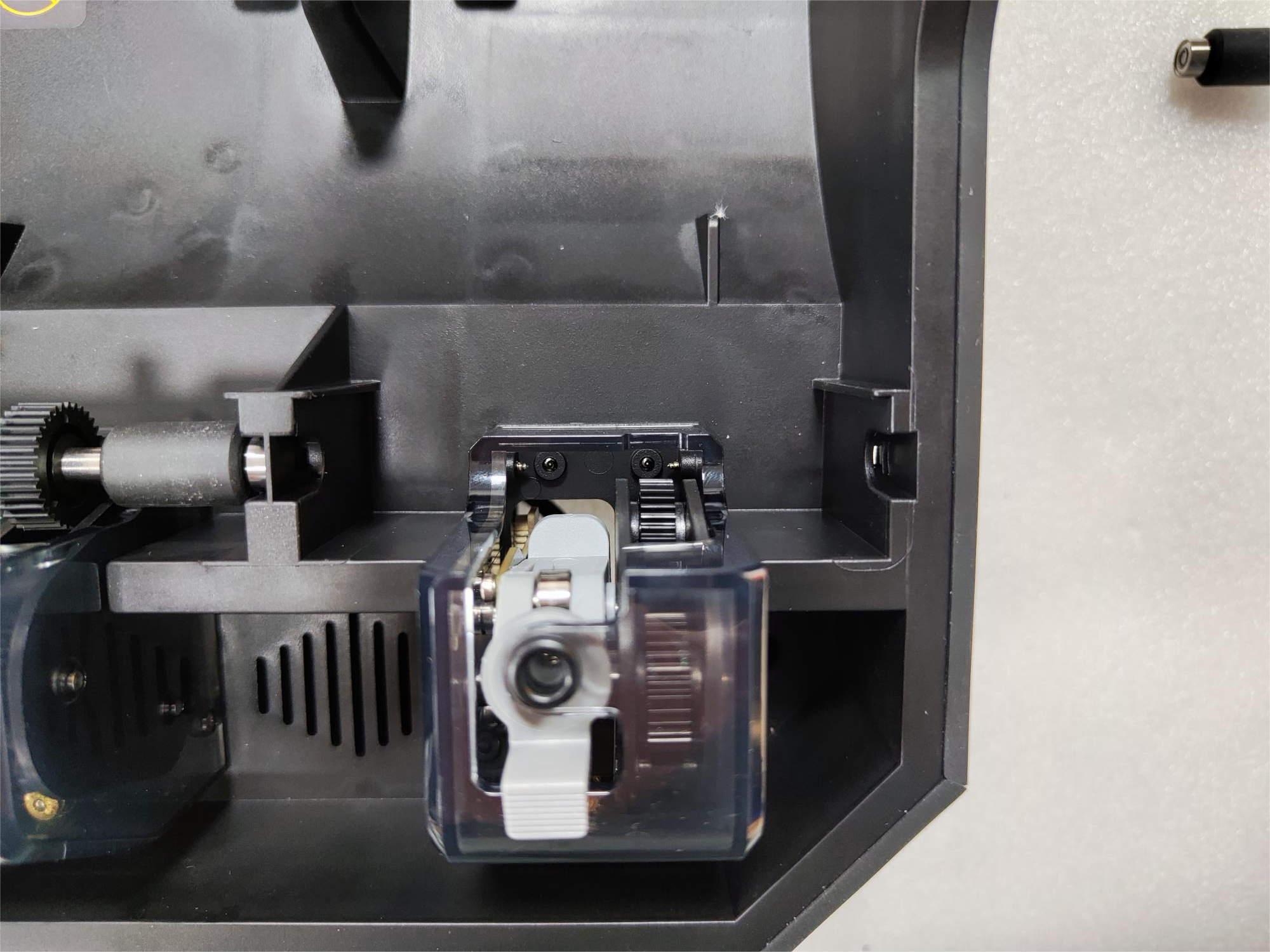

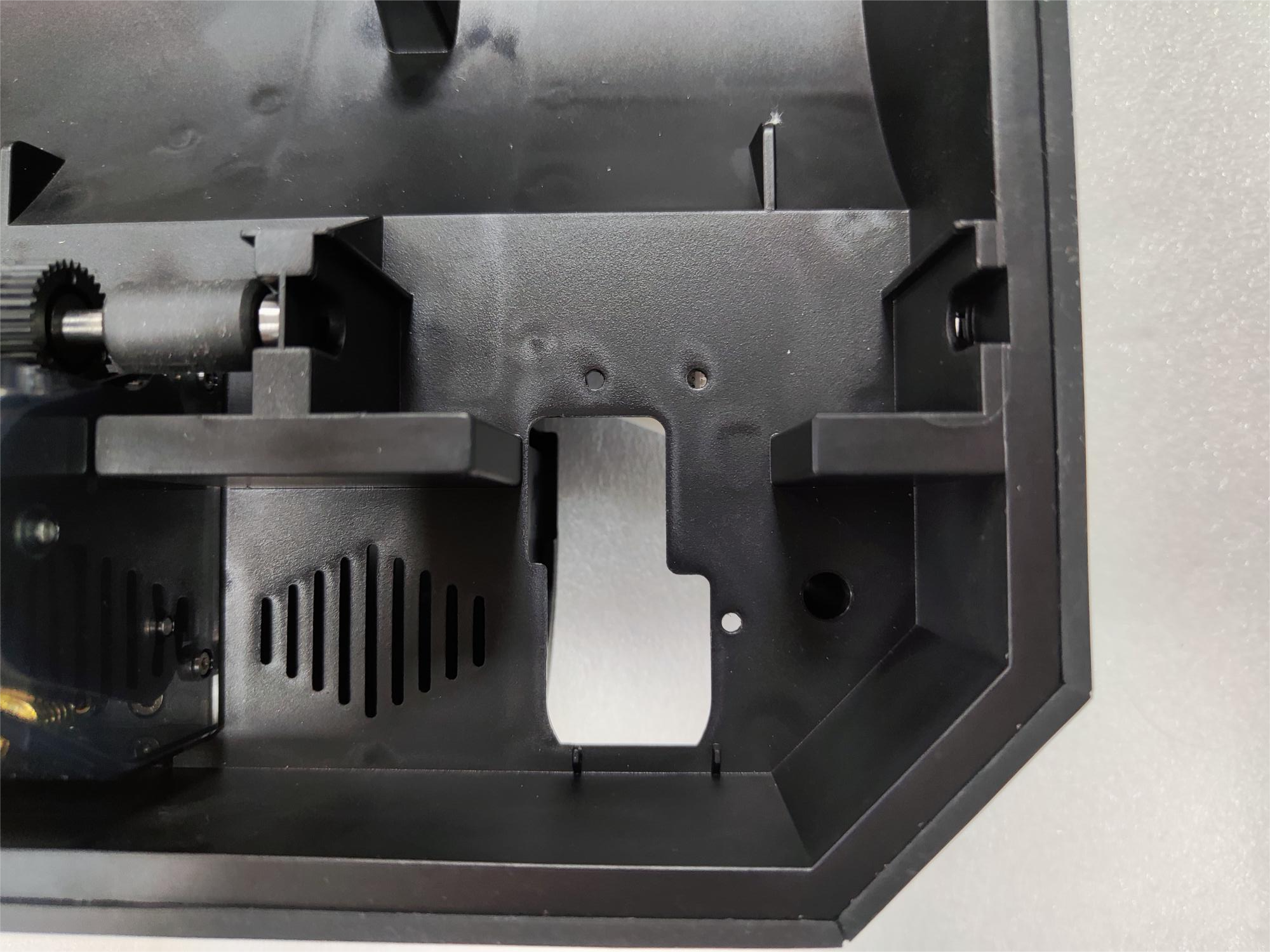

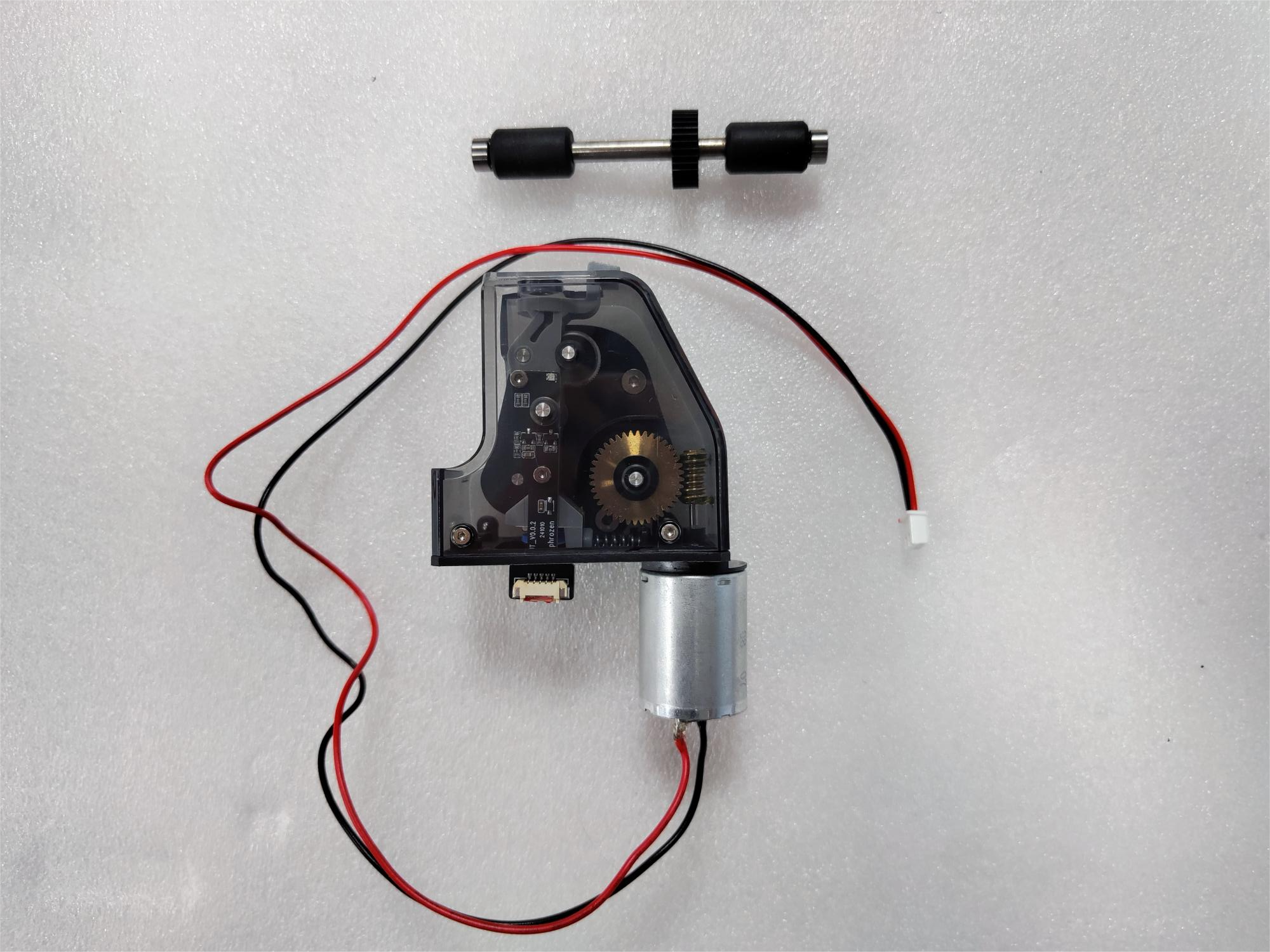

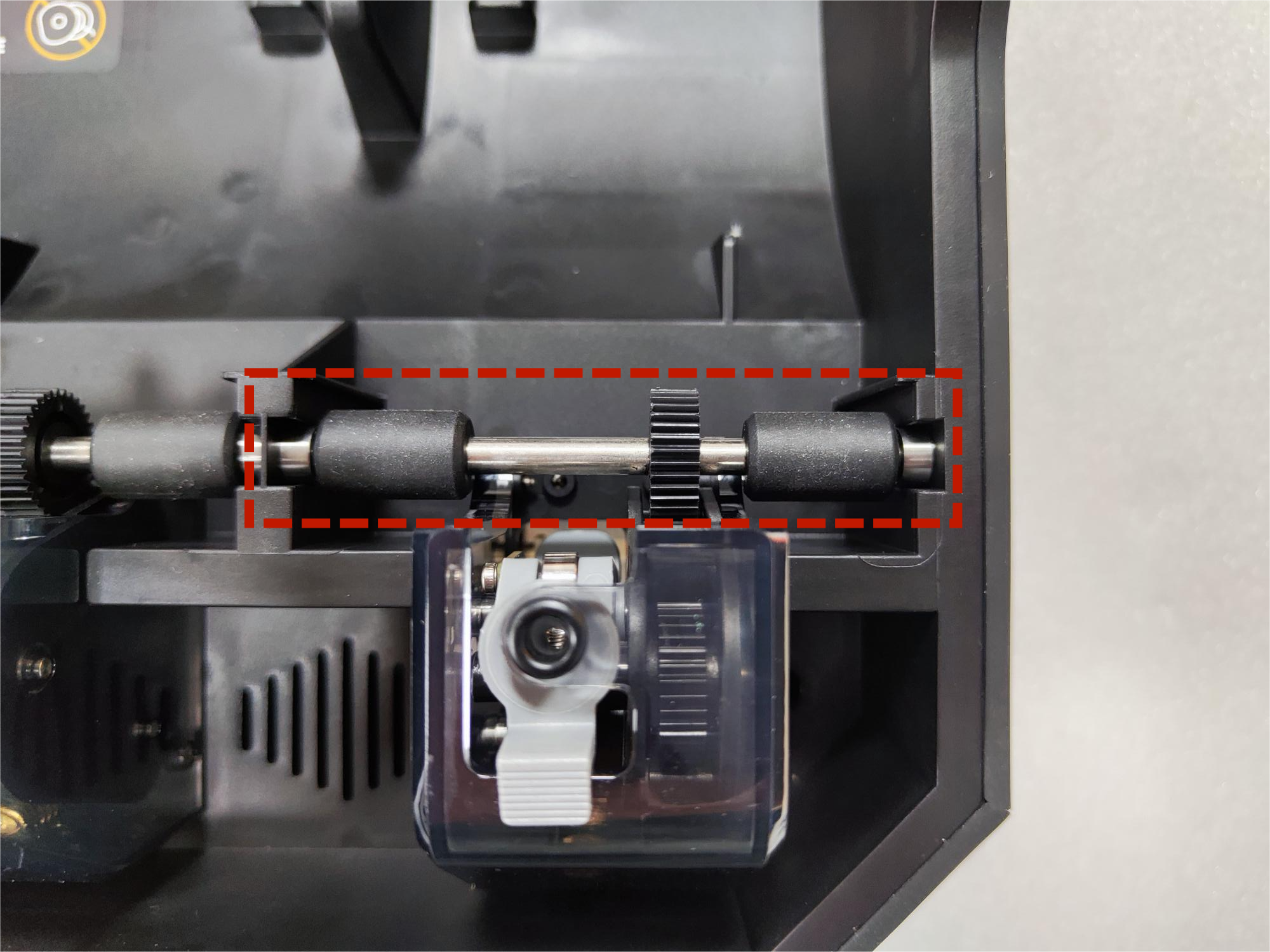

- 将主体翻转到正面，取出主动转轴，拉出进退线器。
¶ 2.安装
¶ 第 1 步 - 固定进退线器
- 将电缆从上方塞入孔中，嵌入进退线器，再将主动转轴嵌入凹槽中。
- 将主体翻转到反面，锁回3颗基座固定螺丝。
¶ 第 2 步 - 连接进退线器
- 注意区分端子方向，插入电缆。
- 插回PTFE管。插入PTFE管时，捏住管子向下推送，多次推送，确保管子插入到位。最后再用轻微力度向上拉动，检查是否会被拉出。
¶ 第 3 步 - 连接供料电机

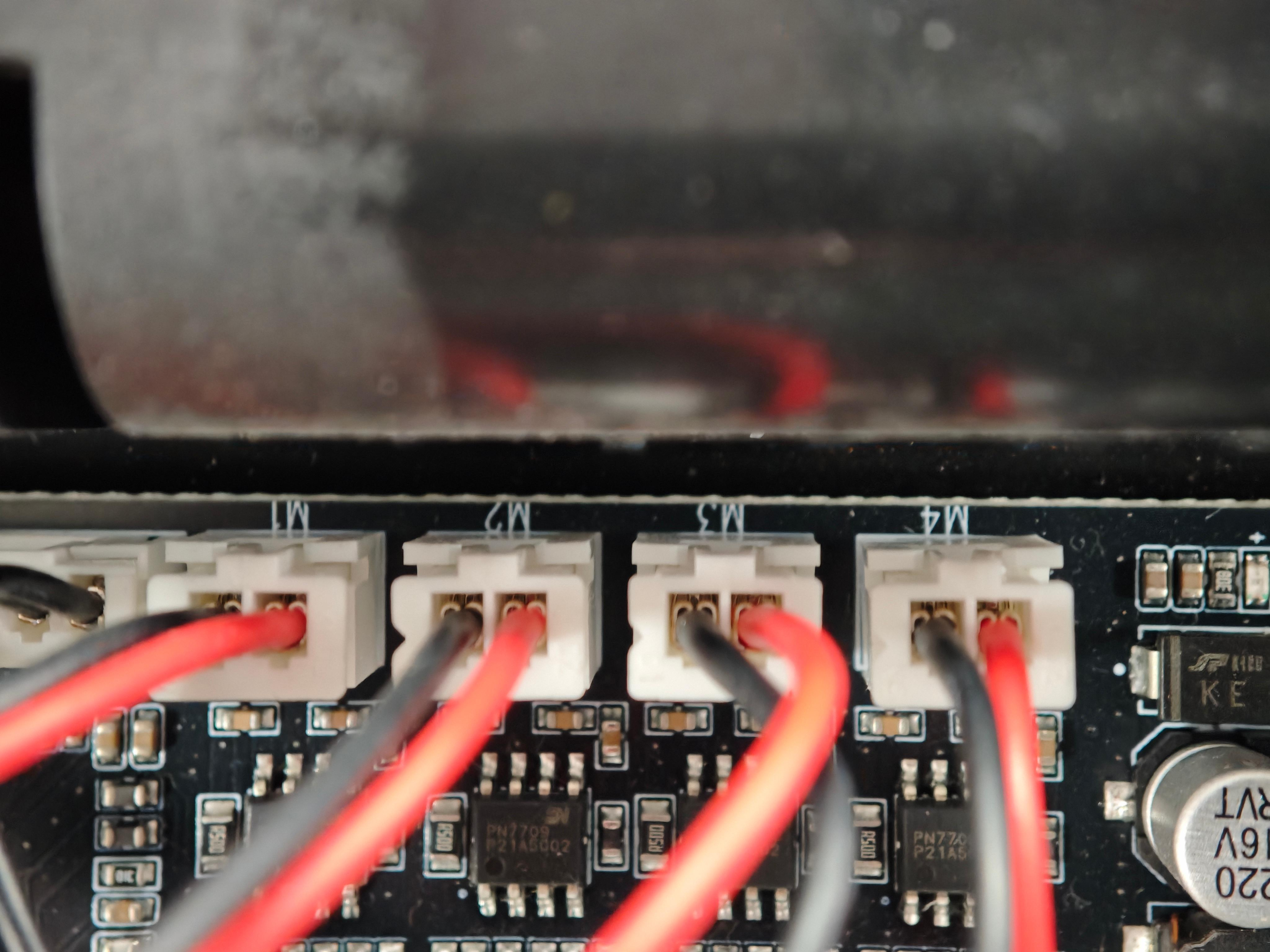

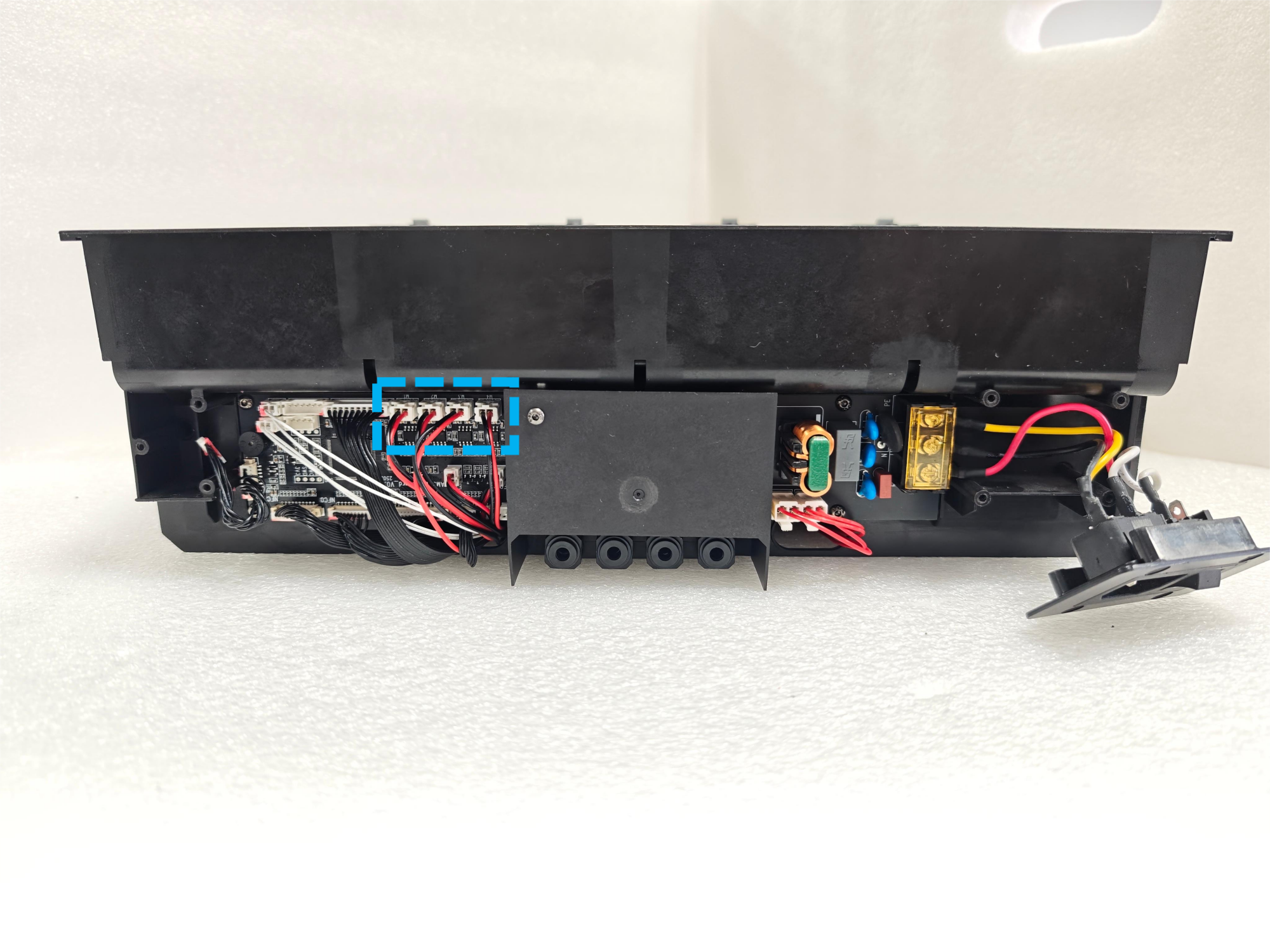

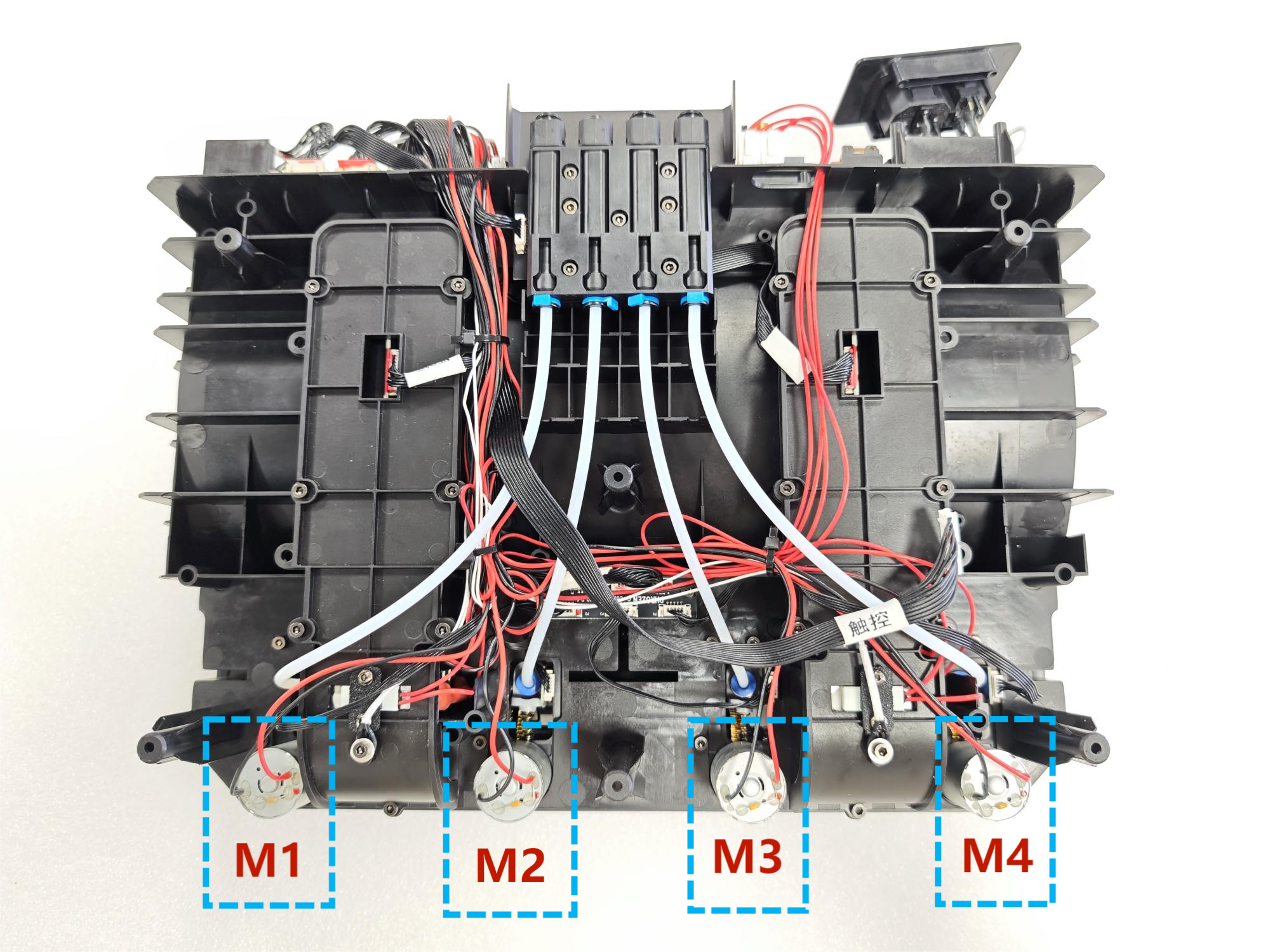

如同时拆除2个及以上的进退线器，需要注意主板上的印刷标识（M1~M4），将供料电机按照排列序号，将电缆按照固定顺序插回主板。
¶ 第 4 步 - 整理线束

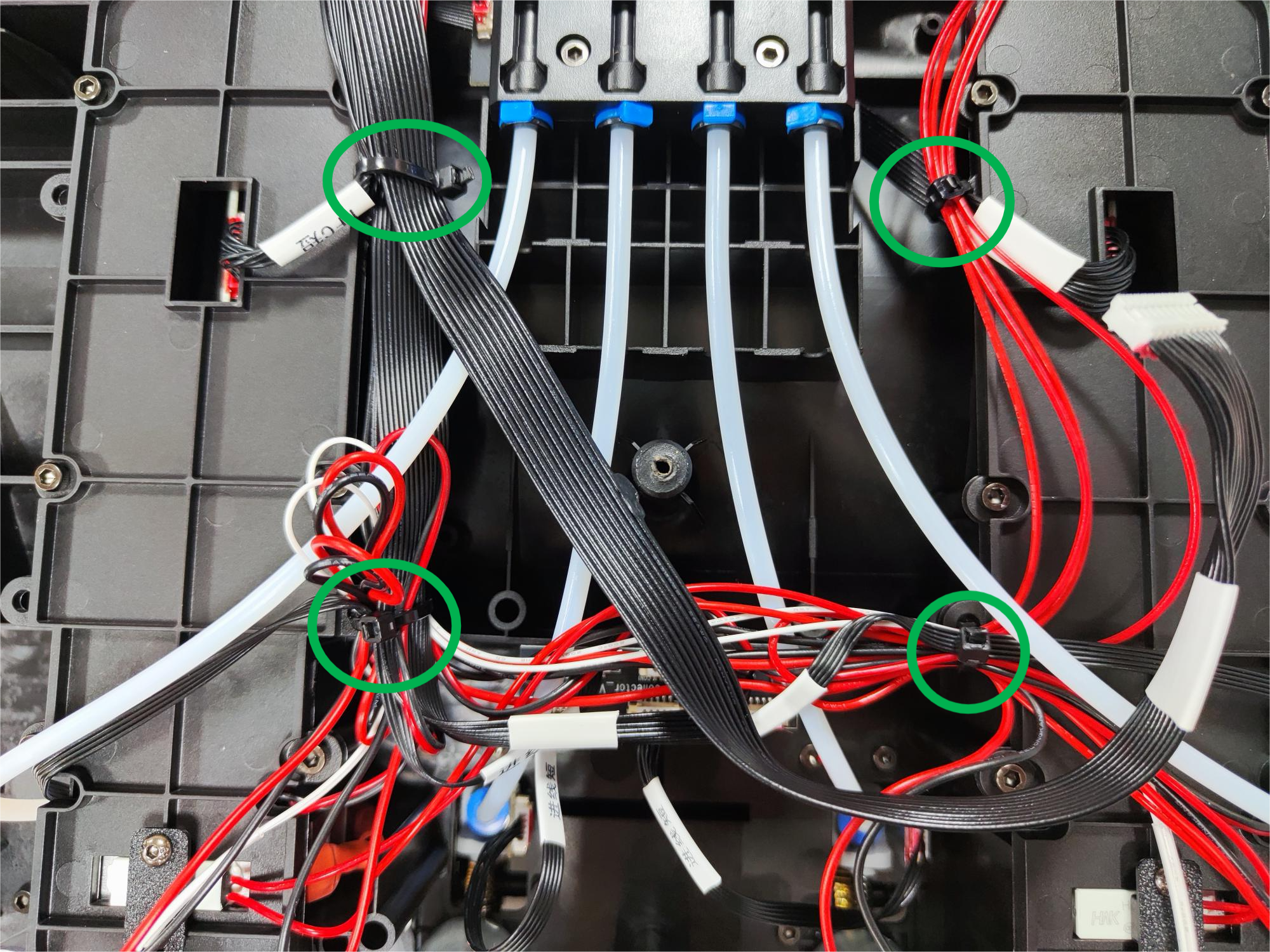

根据原本捆扎后电缆束的弯折痕迹，使用扎带捆扎。
