¶ 所需工具
H2.0&H2.5内六角扳手
¶ 安全警告和注意事项
①本文叙述了如何将 Chroma Kit 主体取出，如需要更换或维护其它组件，请参考 Chroma Kit 对应章节。
②请关闭 打印机 和 Chroma Kit 电源，并断开电缆连接。以避免发生电路短路，损坏电子元器件和电击危及人身安全。
③烘干功能关闭后，仍有余热，如需取出，请确保 chroma kit 处于完全冷却状态，以免烫伤。
¶ 通用拆装步骤指引
¶ 1.连接 Kit 到 Arco
¶ ————主体拆装步骤指引————
¶ 1.拆除
¶ 第 1 步 - 解除主体固定

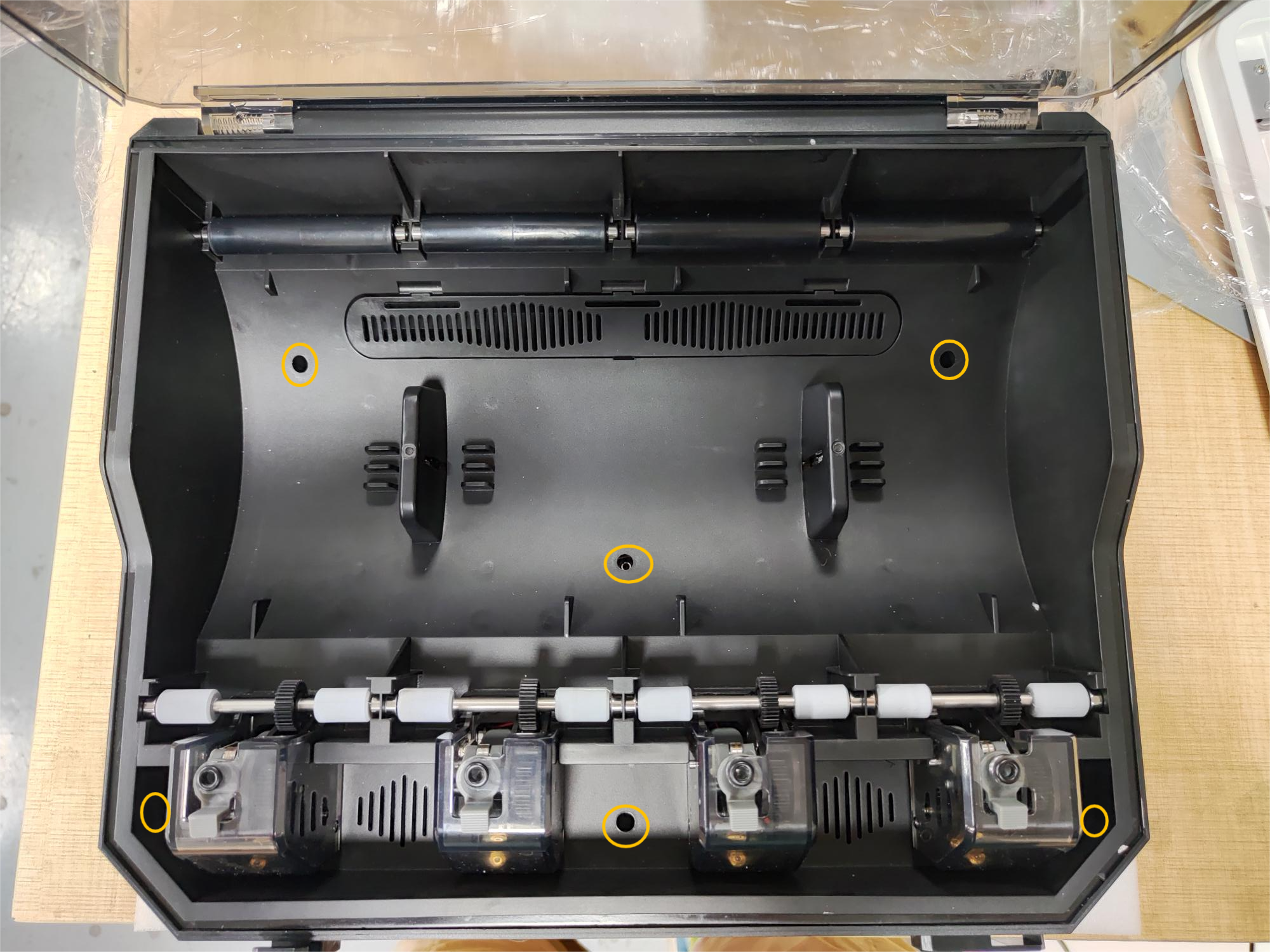

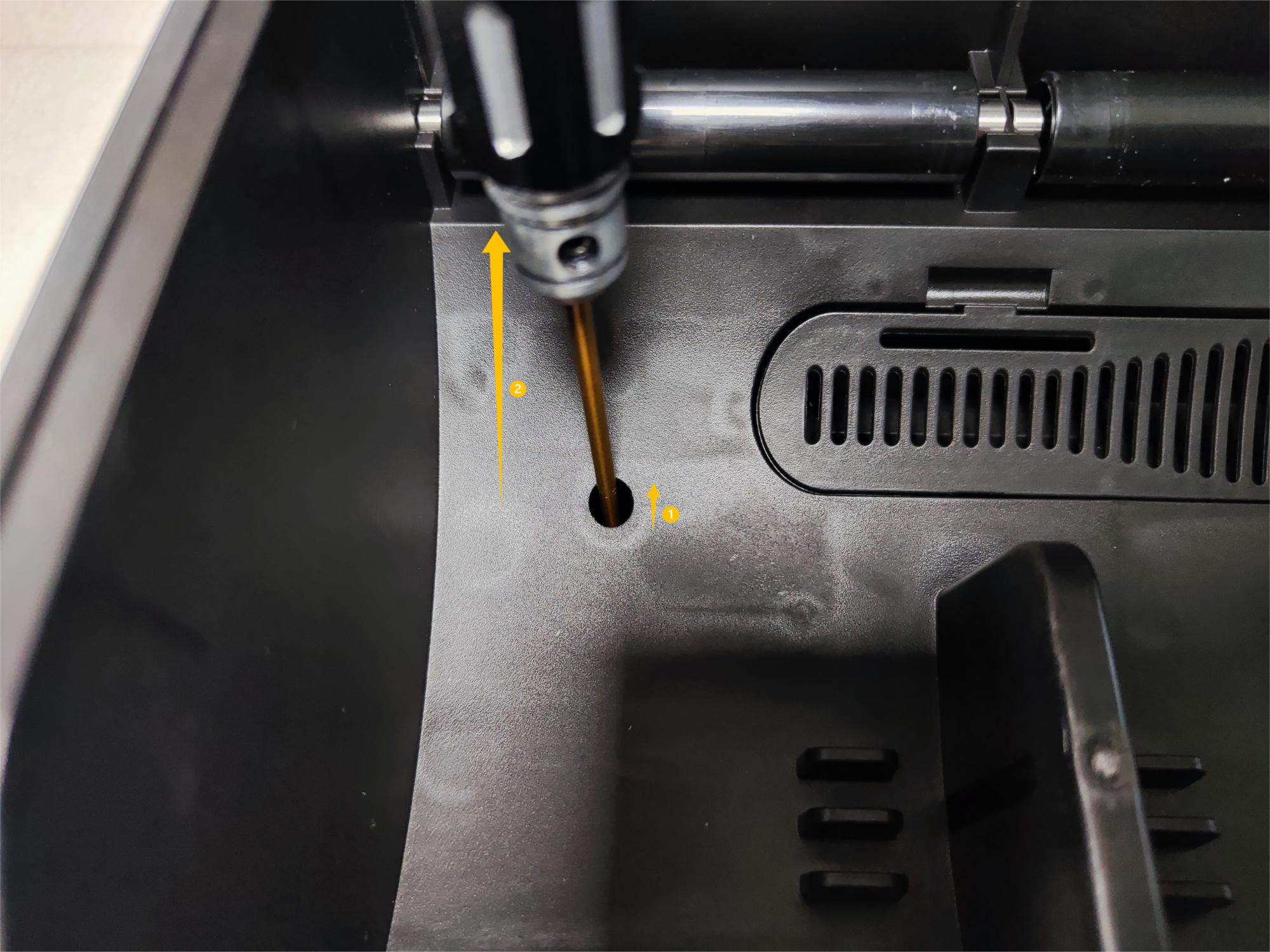

- 使用H2.5六角扳手取出6颗主体固定螺丝。如主体固定螺丝不易取出，可将扳手倾斜一定的角度，再拉出螺丝。

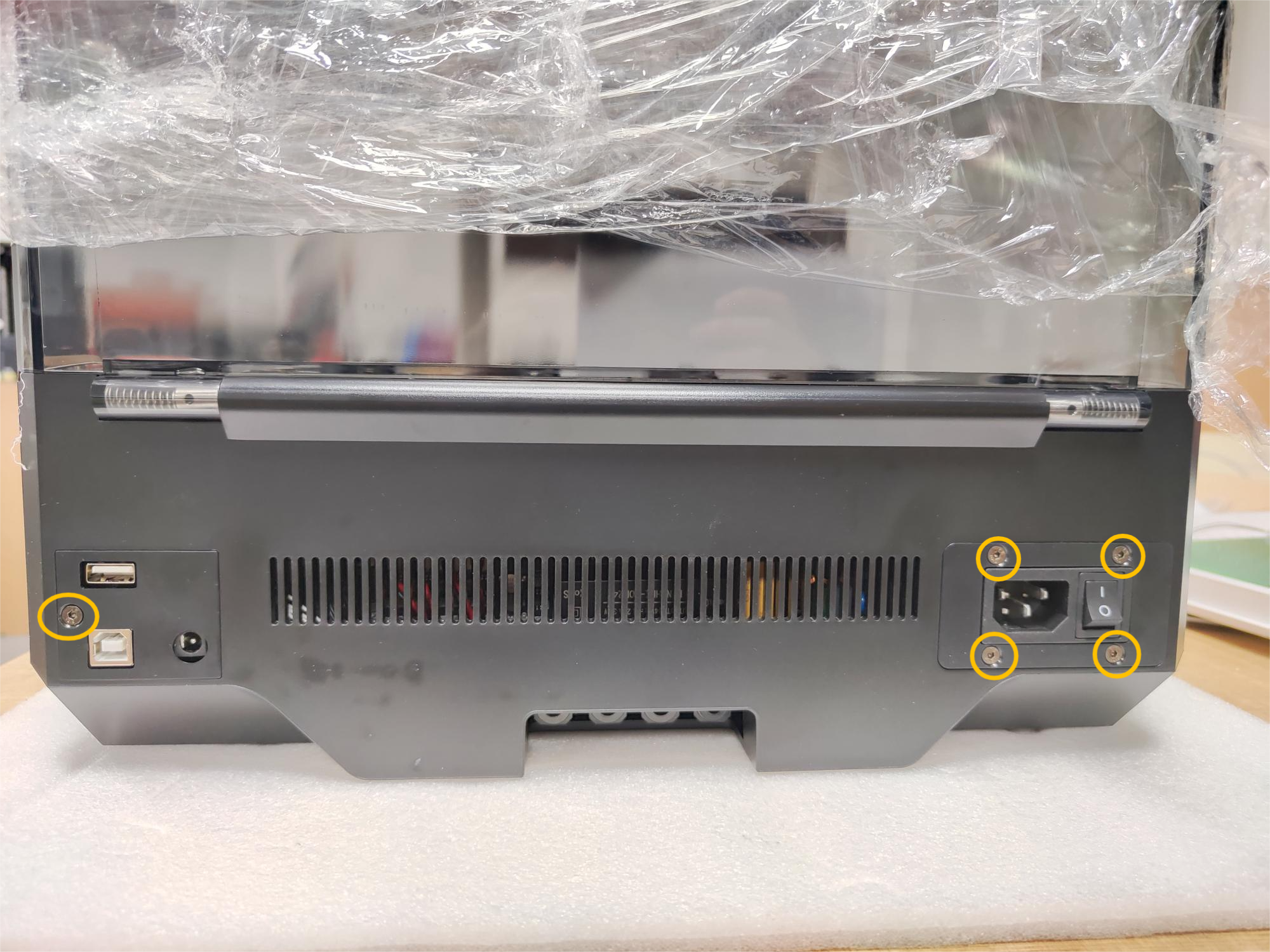

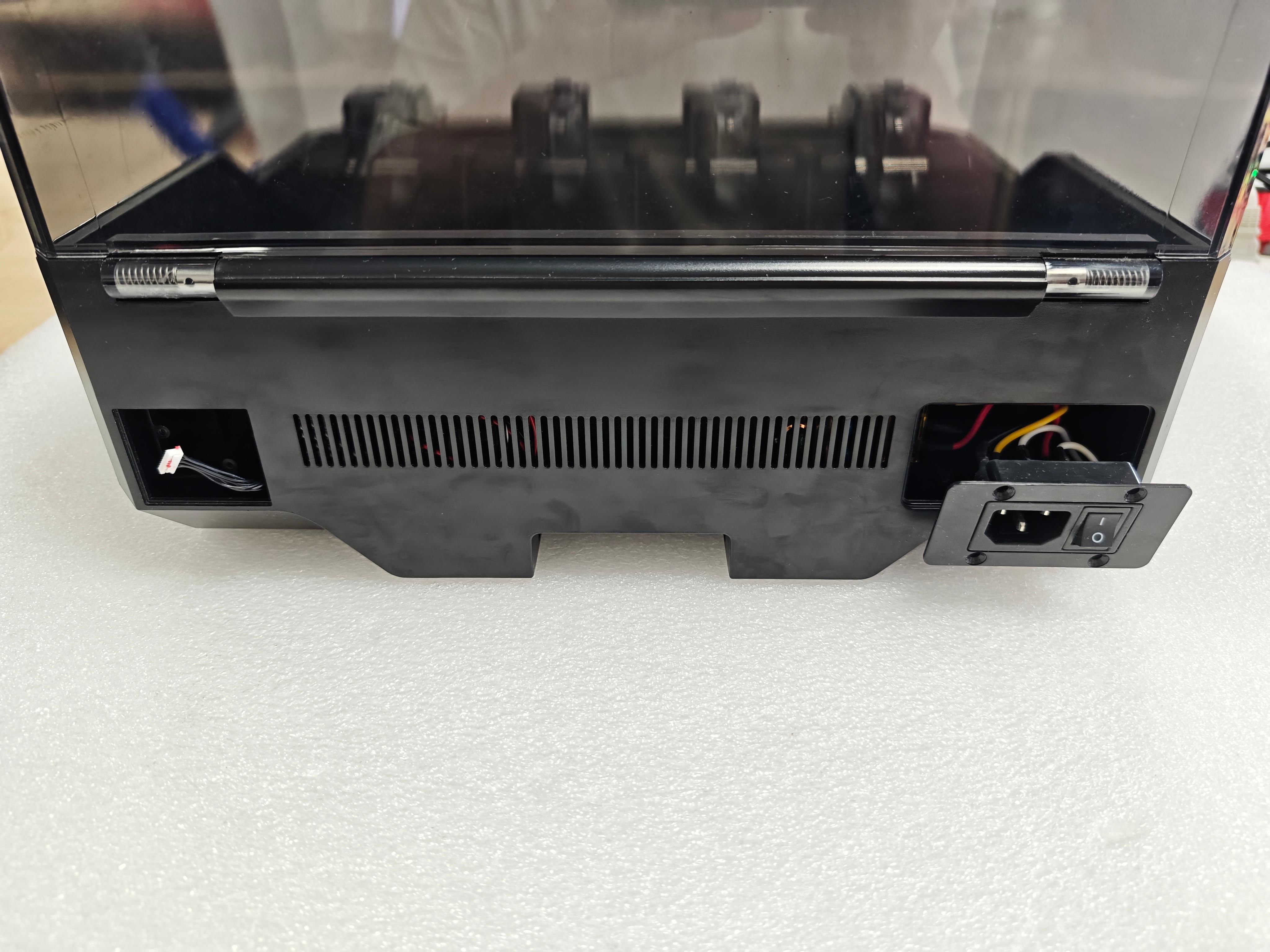

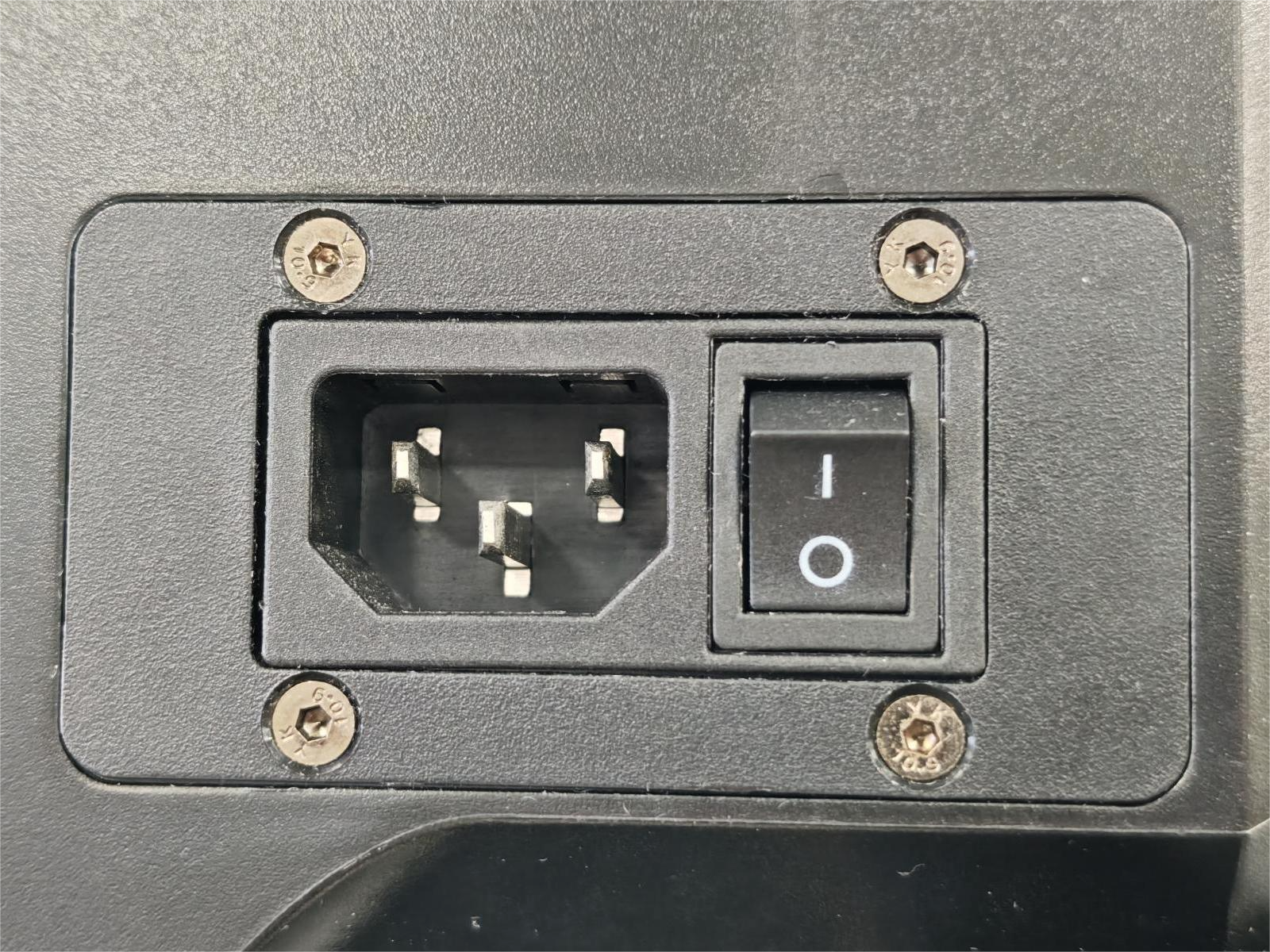

- 取出电源口面板上的5颗固定螺丝。

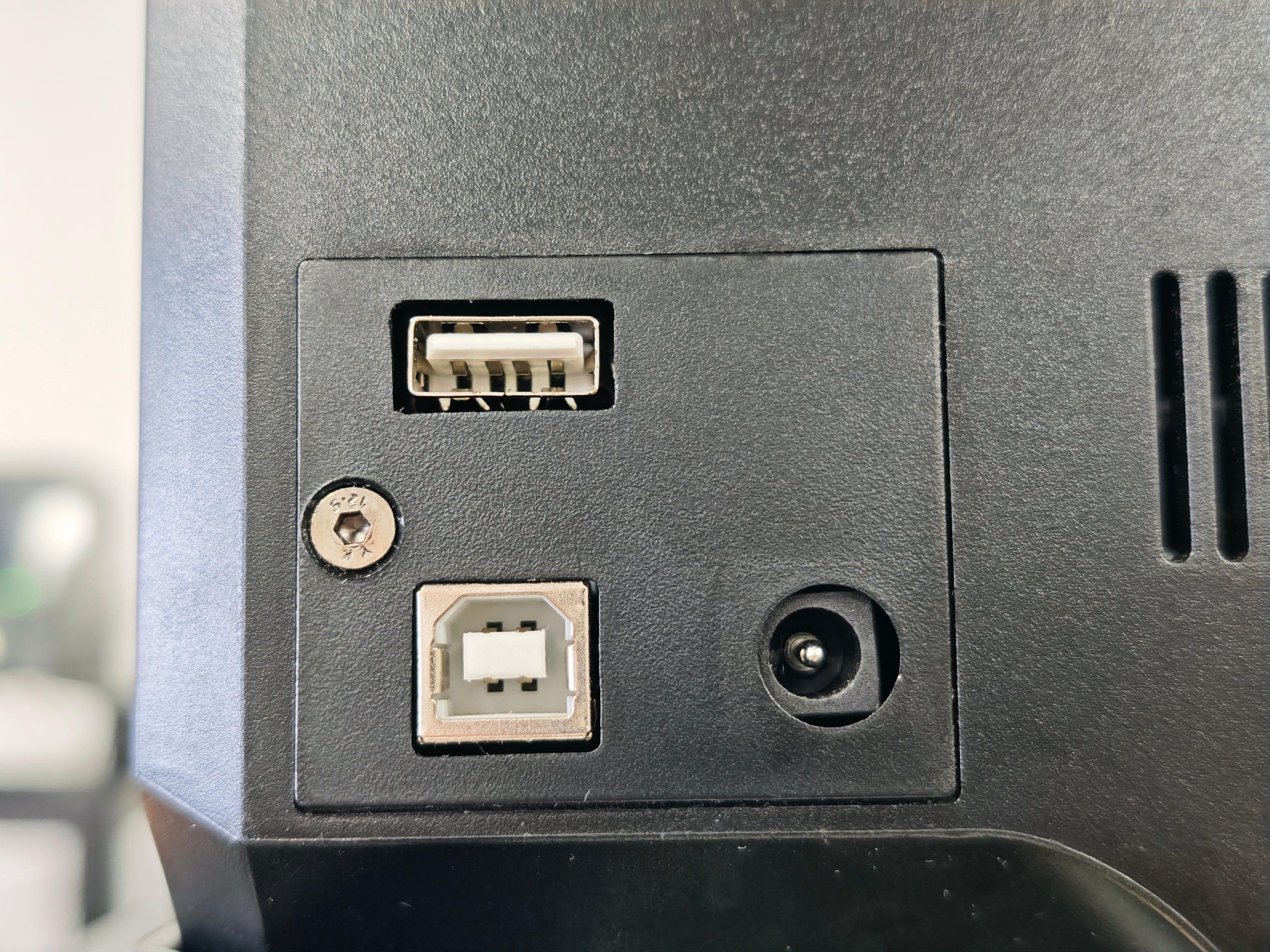

- 取出串口面板上的固定螺丝，用手将固定螺丝向右轻推，取出串口面板。
¶ 第 2 步 - 取出串口板

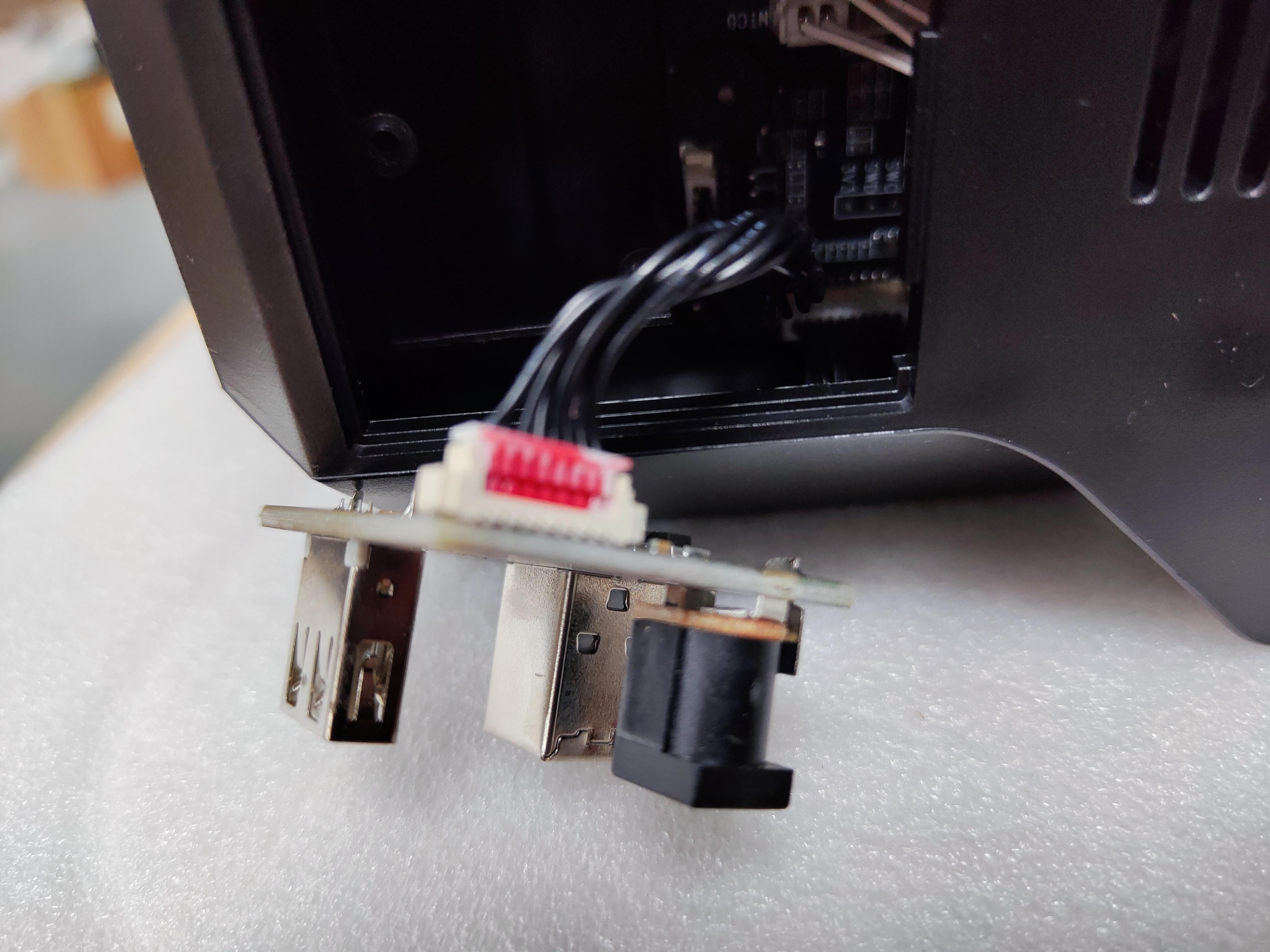

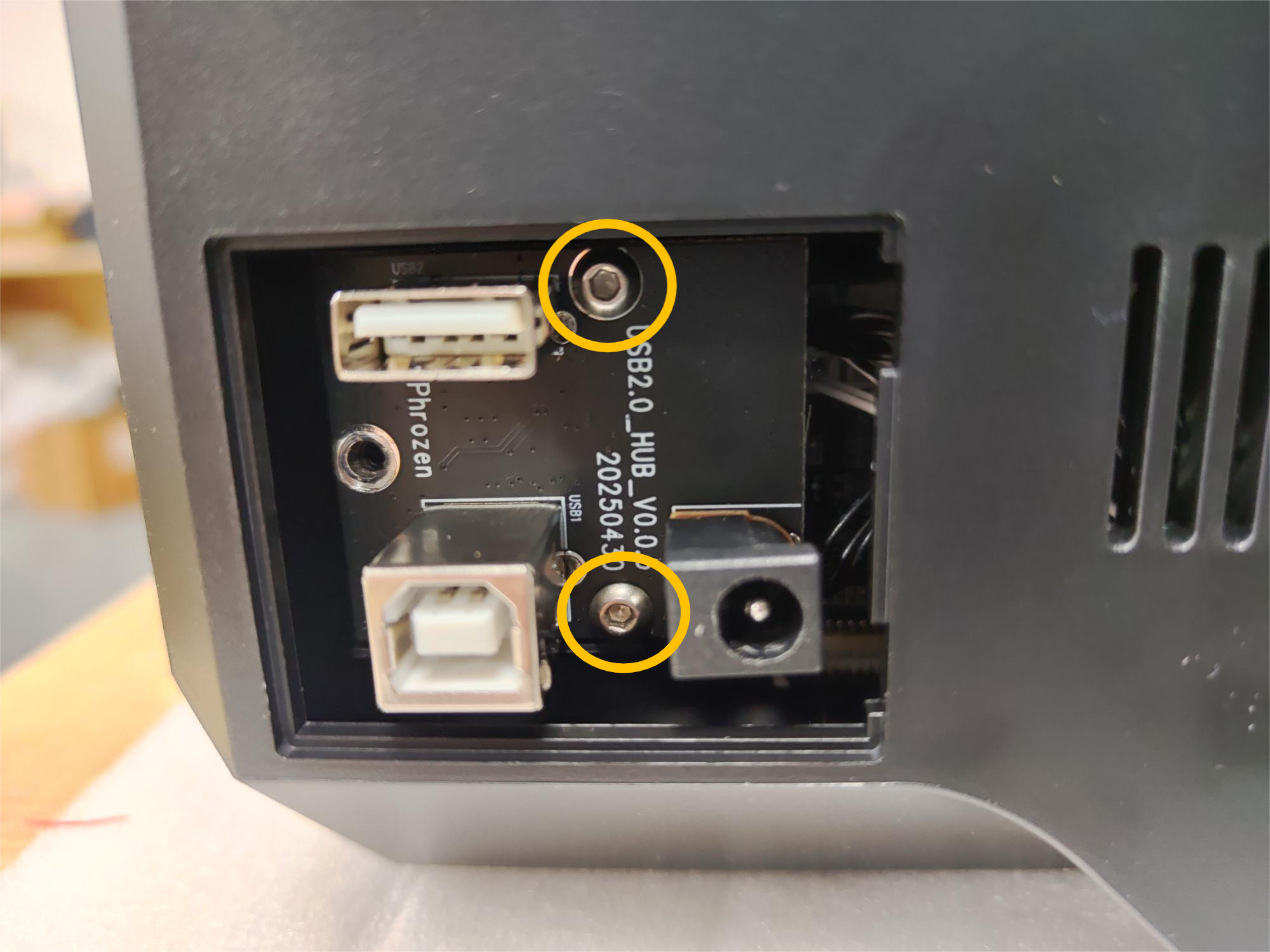

取出串口板上的2颗固定螺丝，用剪钳剥离端子上的红胶，取出串口板。
¶ 第 3 步 - 顶出主体

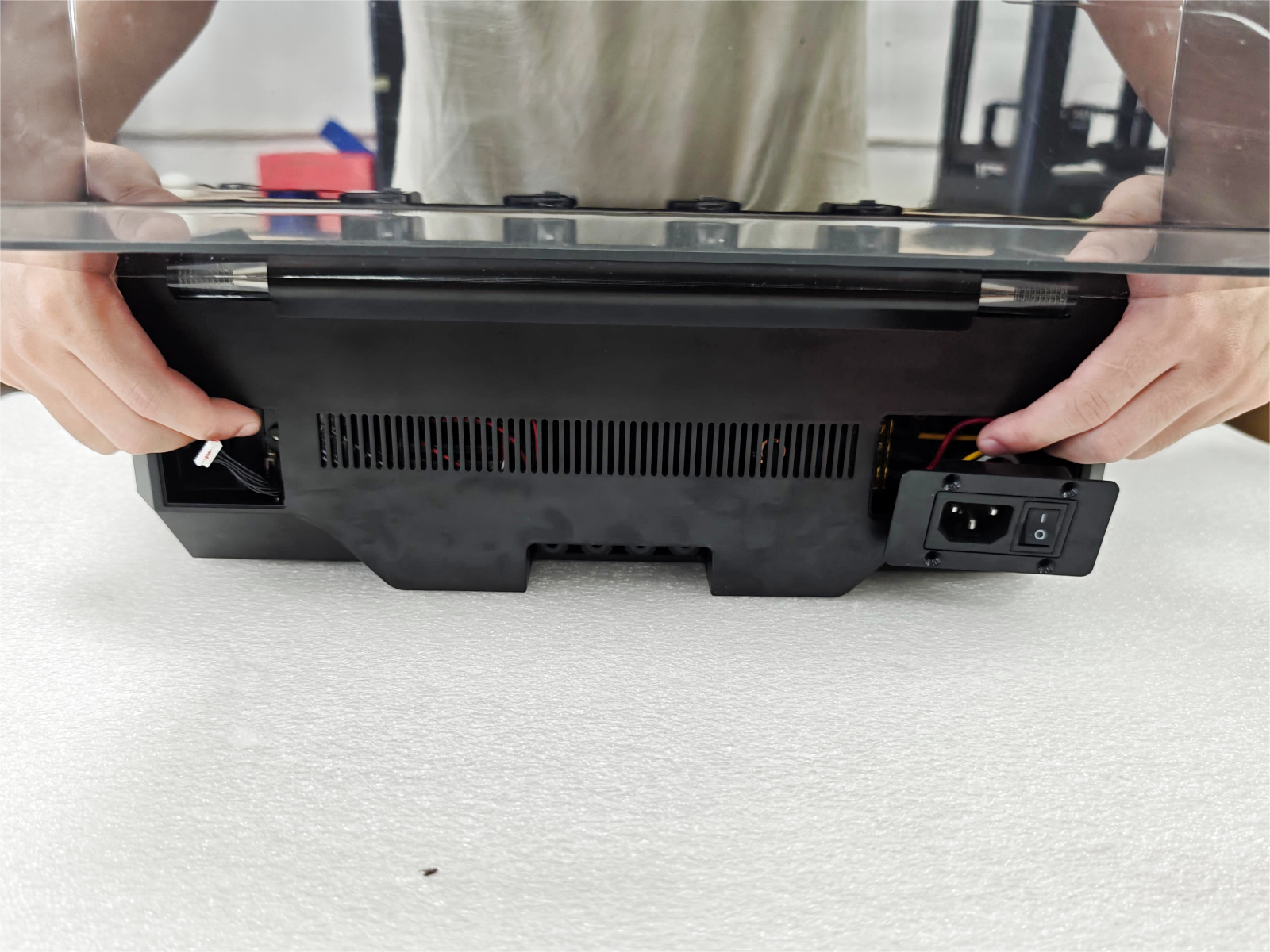

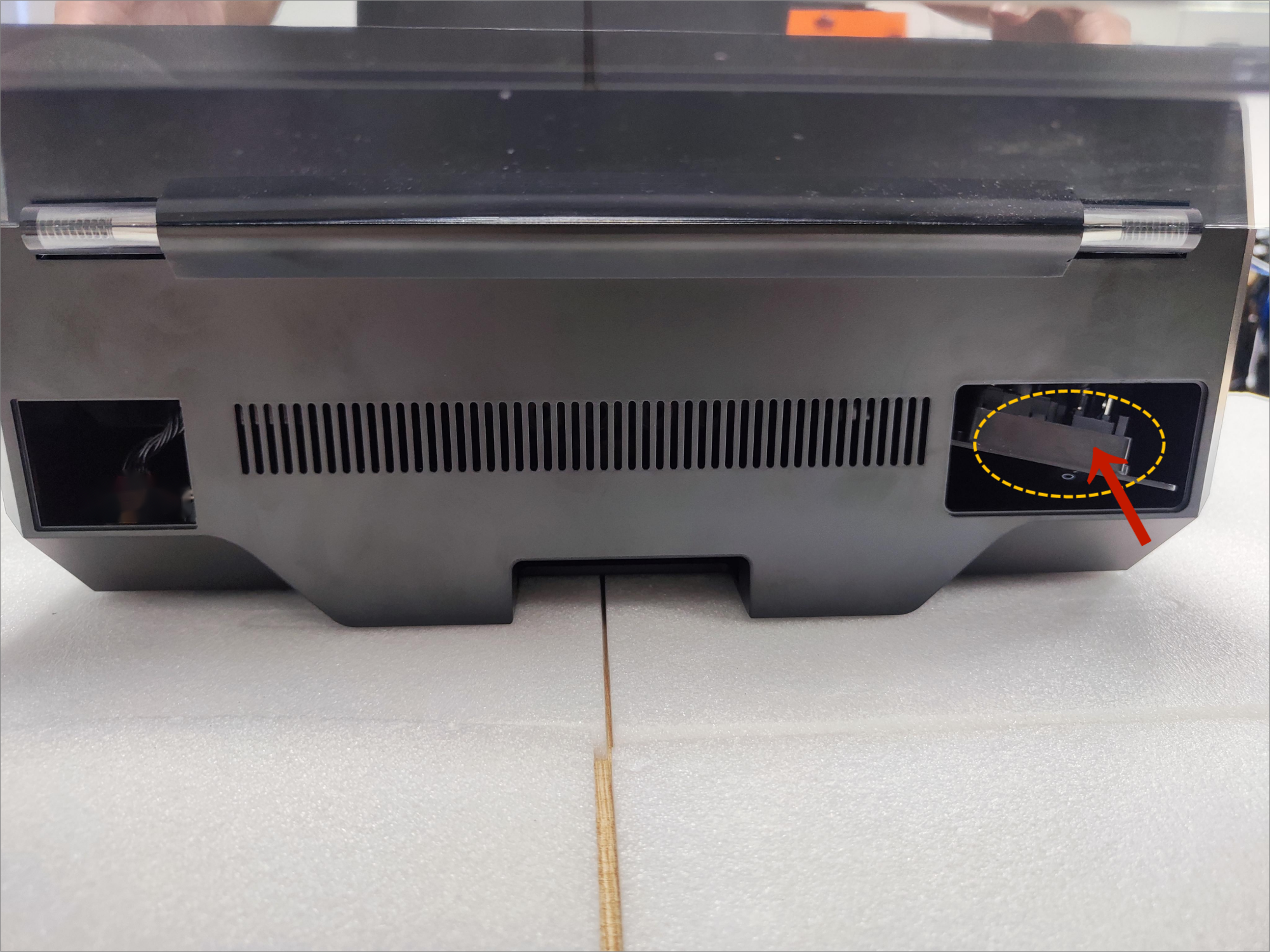

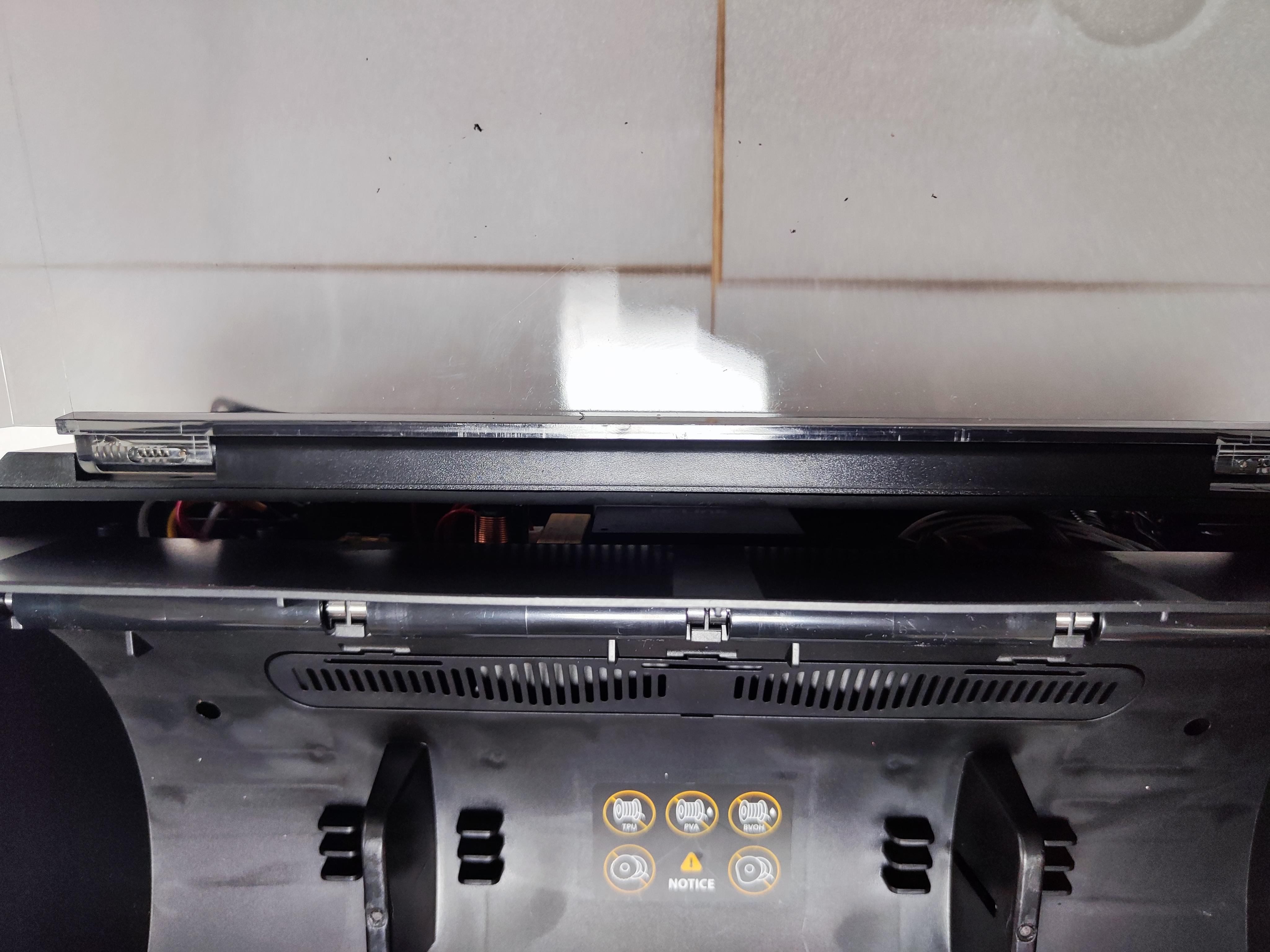

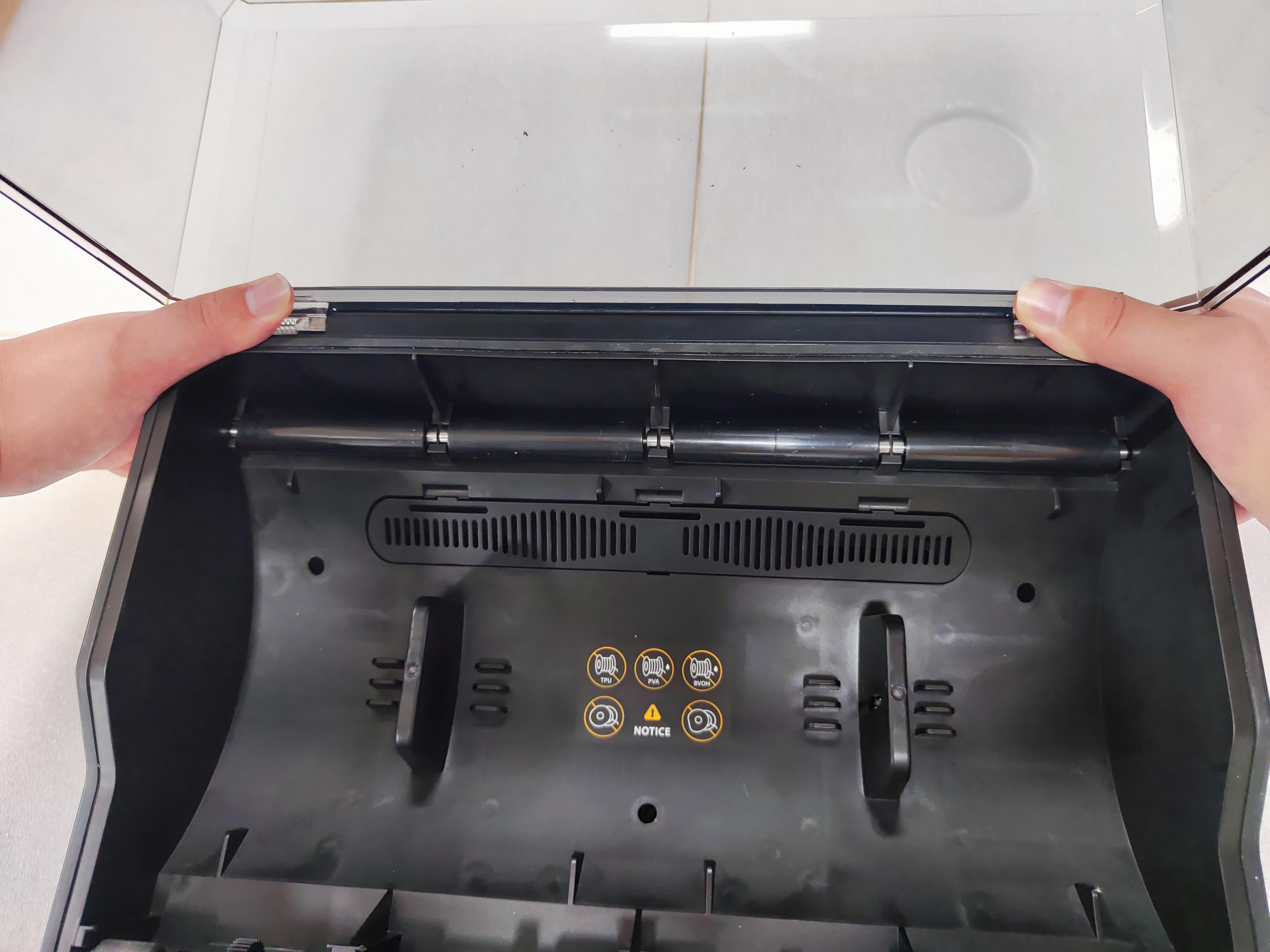

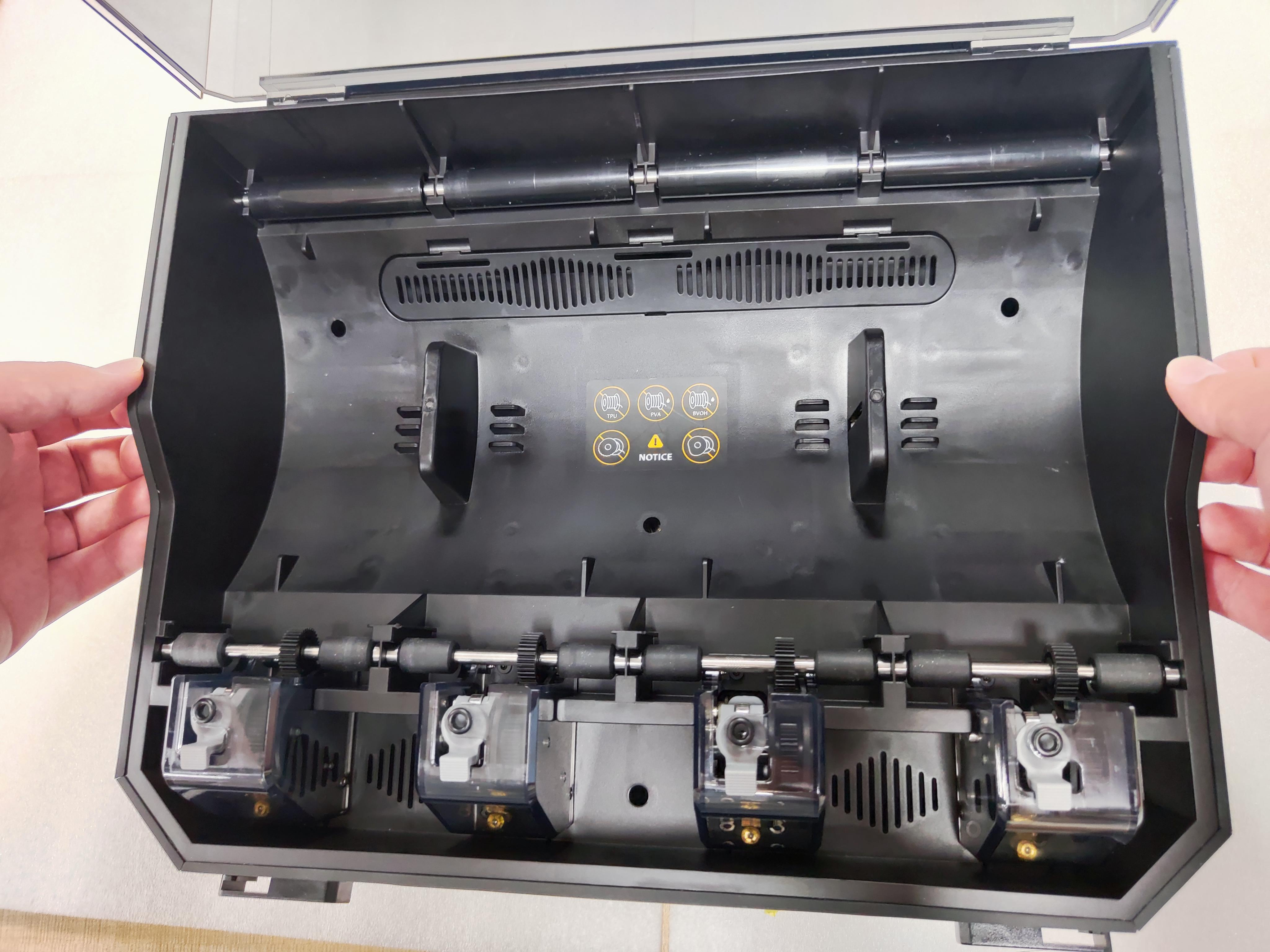

双手握持在合页的左右两侧。（注：请保持上盖后仰，防止向前倾倒是夹伤手。）用食指或中指从串口板窗口和开关窗口进入，向上顶出主体。
¶ 第 4 步 - 松脱主体

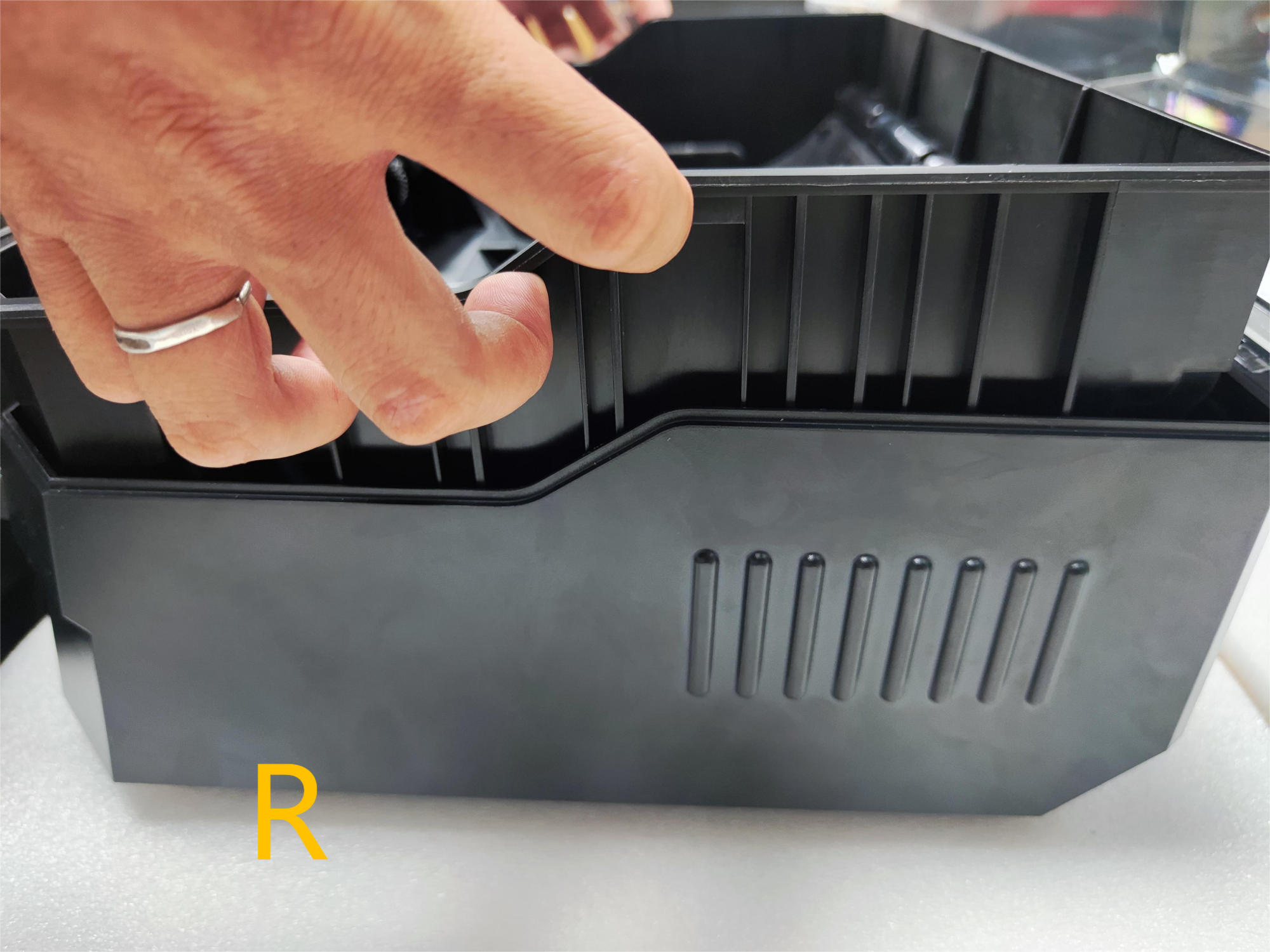

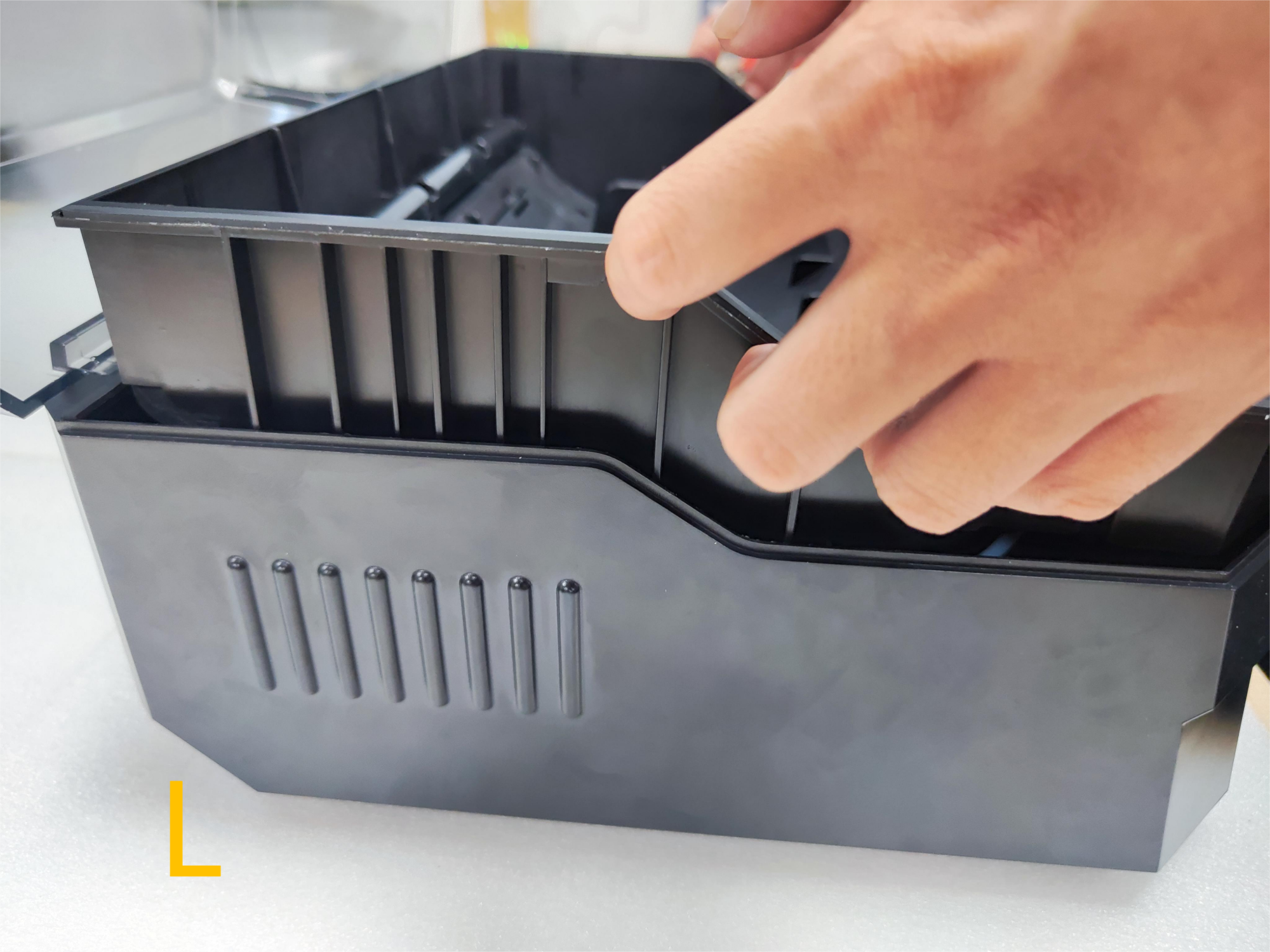

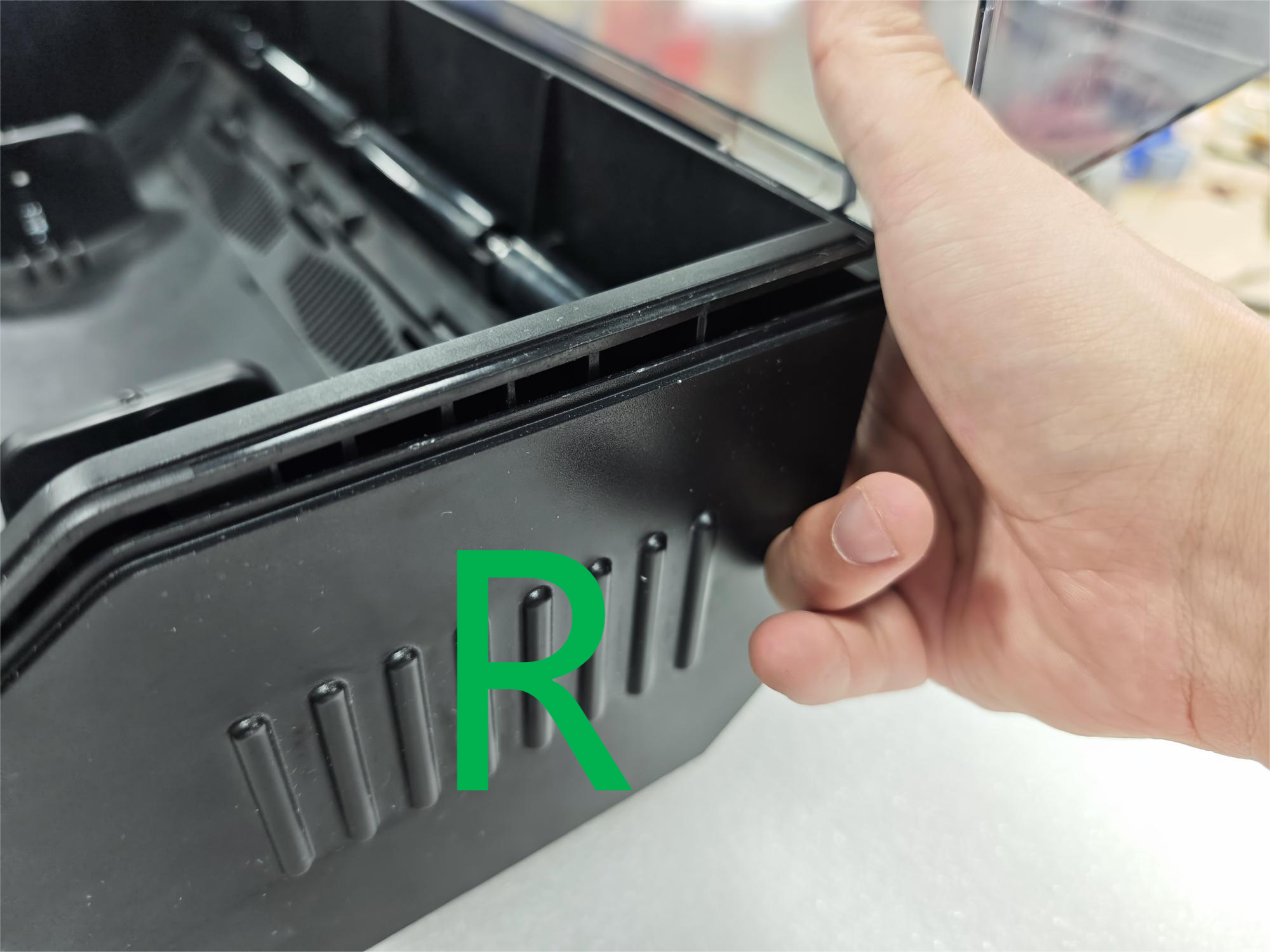

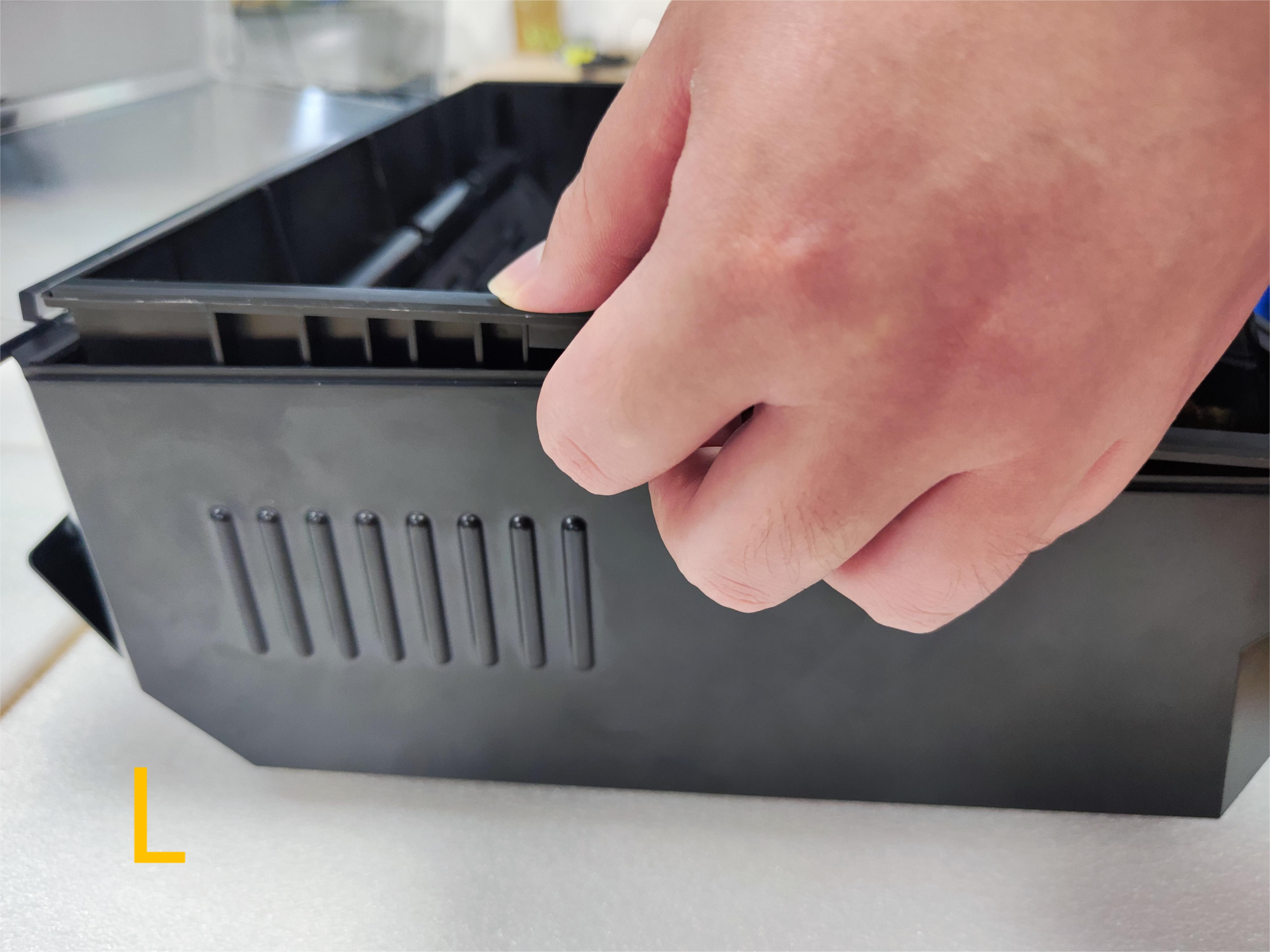

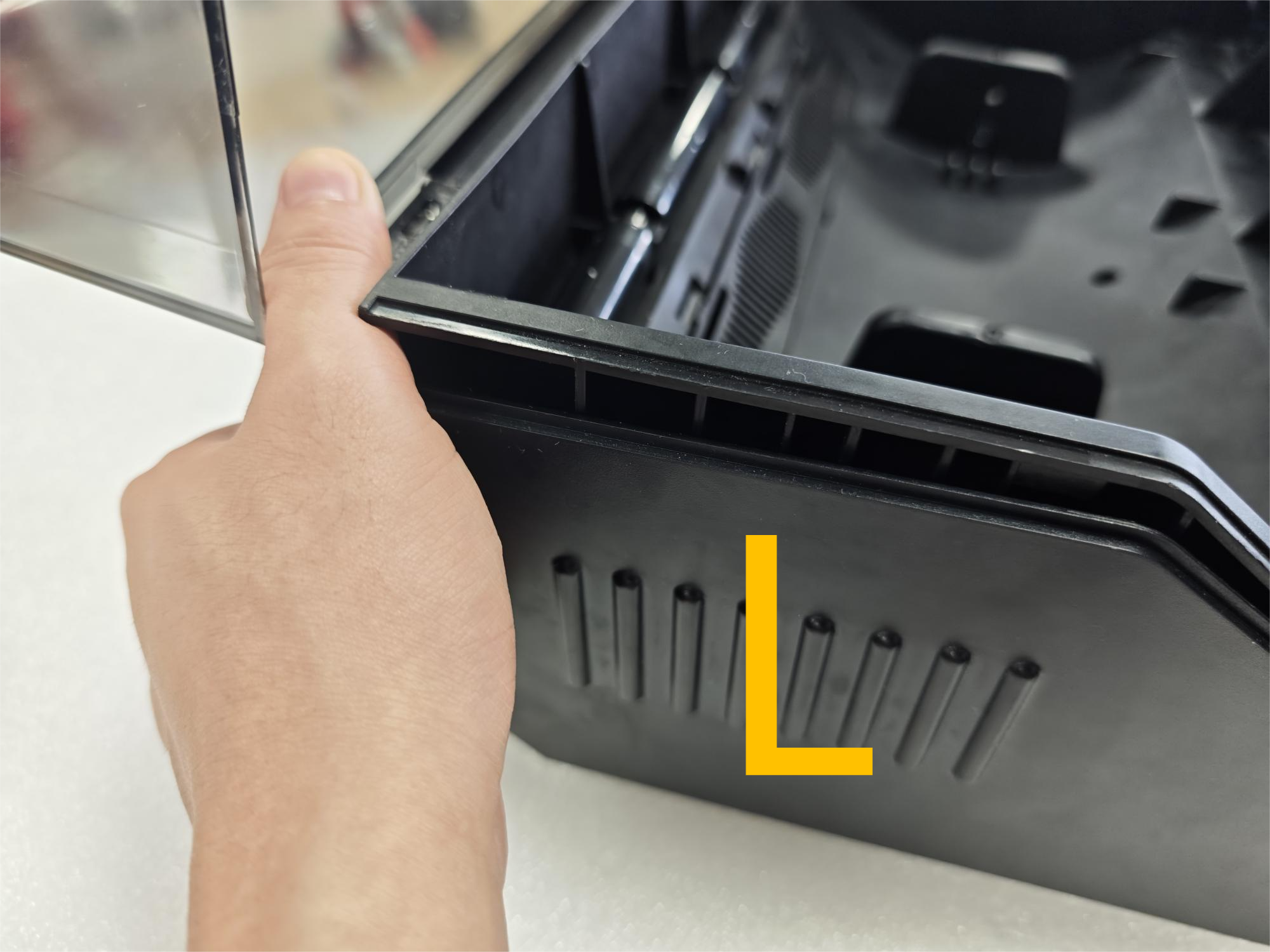

沿着缝隙由后向前，将嵌入下壳中的主体分离。
¶ 第 5 步 - 分离主体

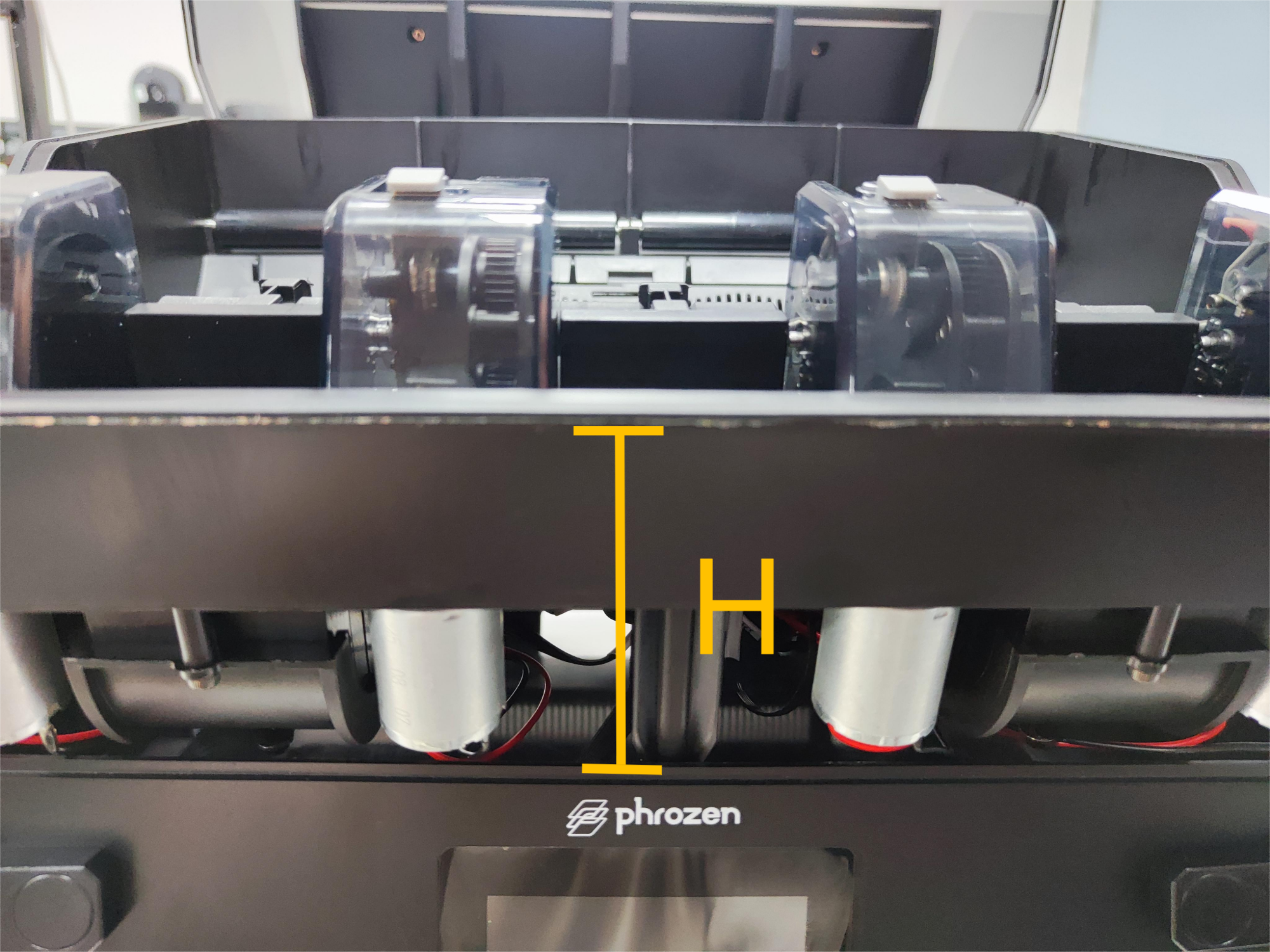

将主体尾端向上抬高，将电源开关塞入下壳内部，向上拉起主体。
¶ 第 6 步 - 取出主体

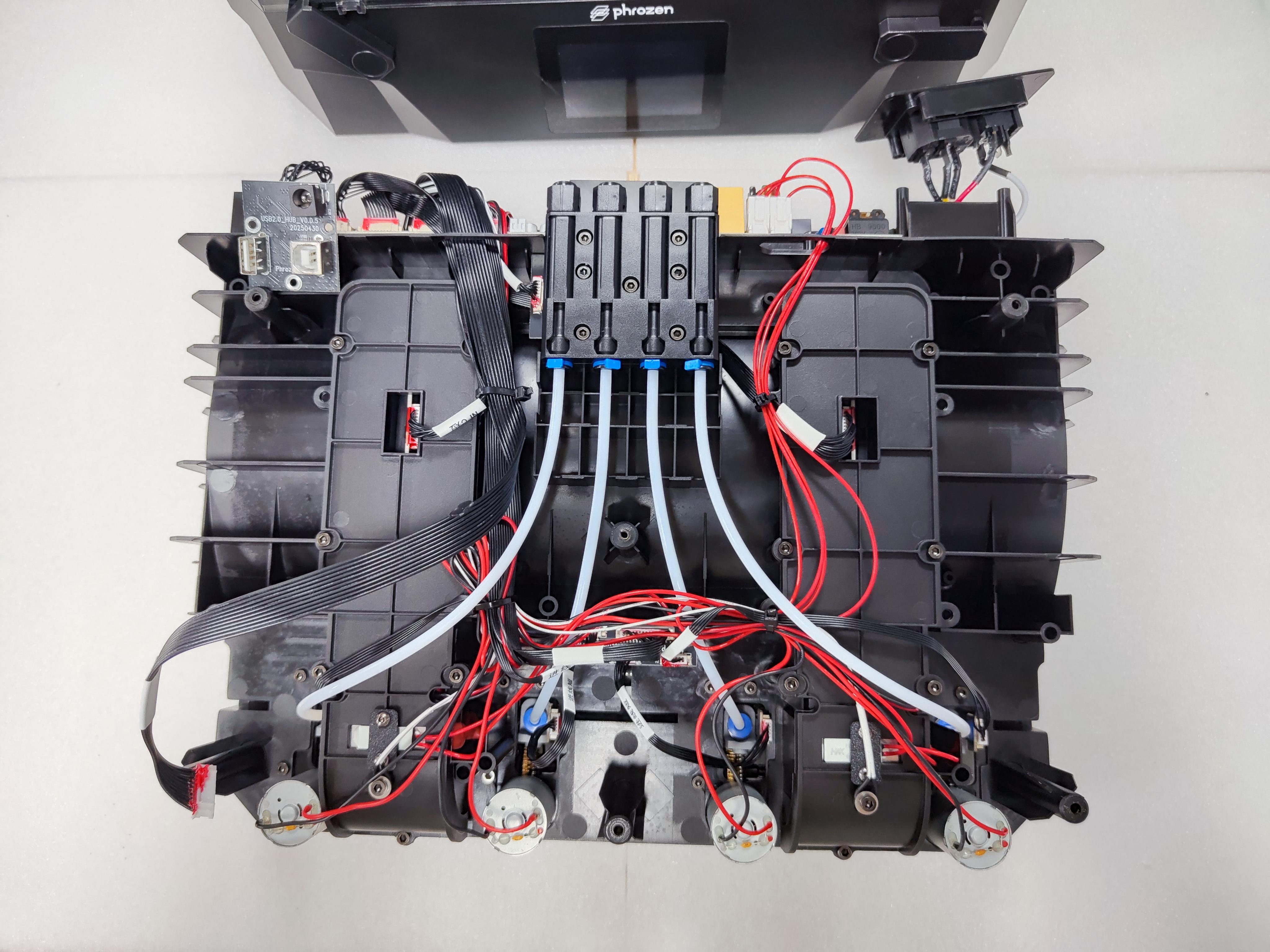

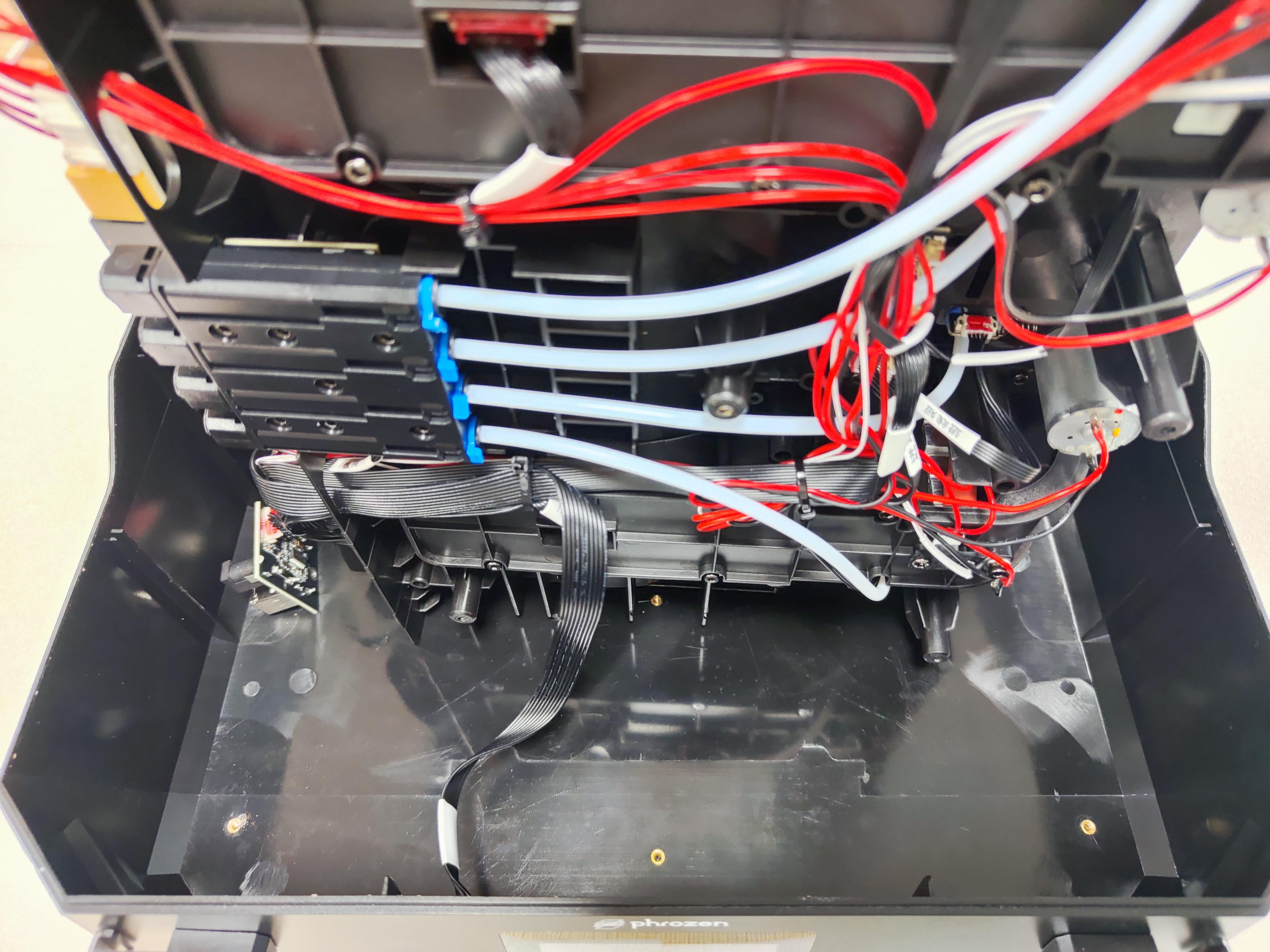

- 将主体完全脱离下壳，竖着放置在下壳中。

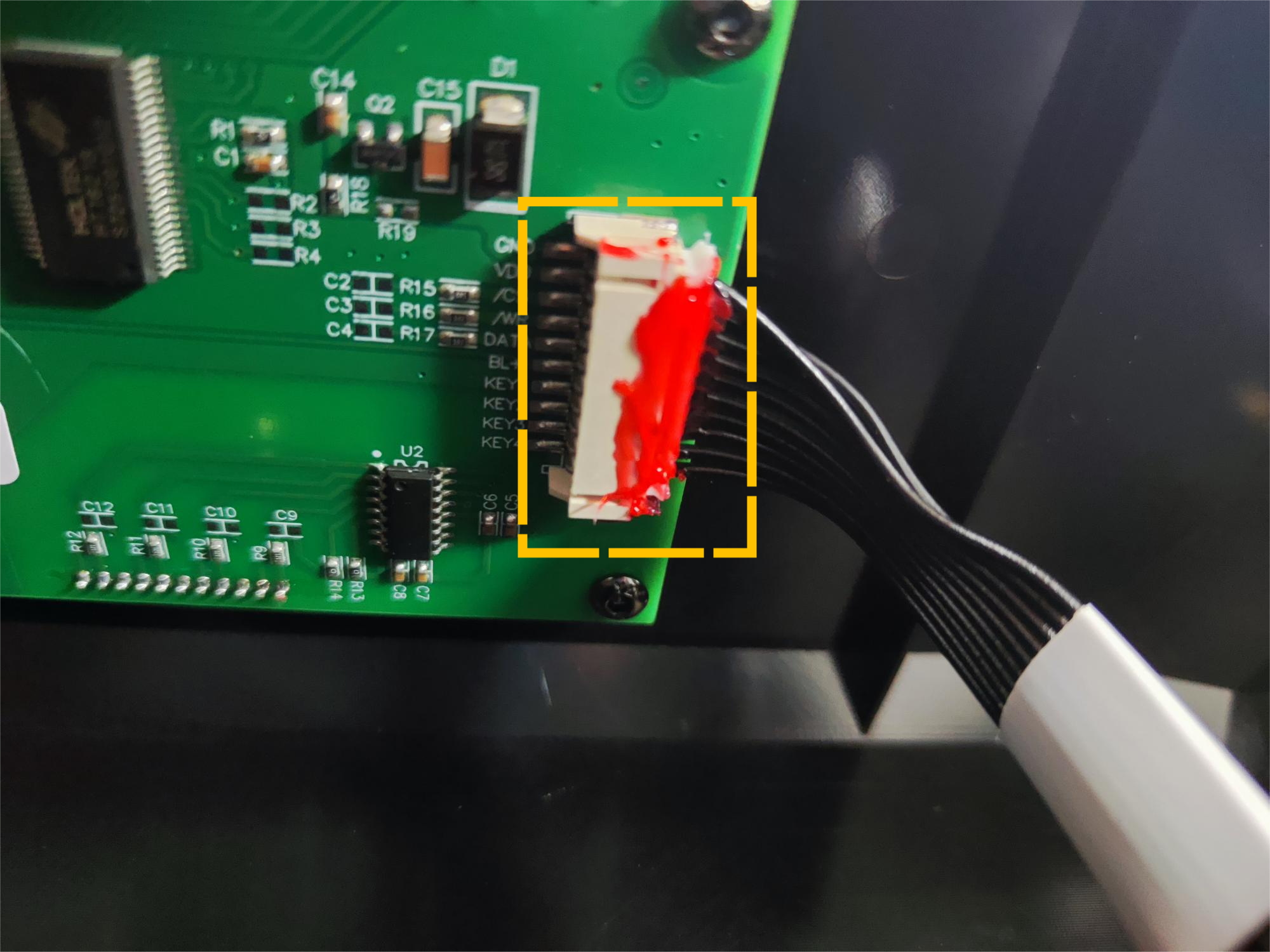

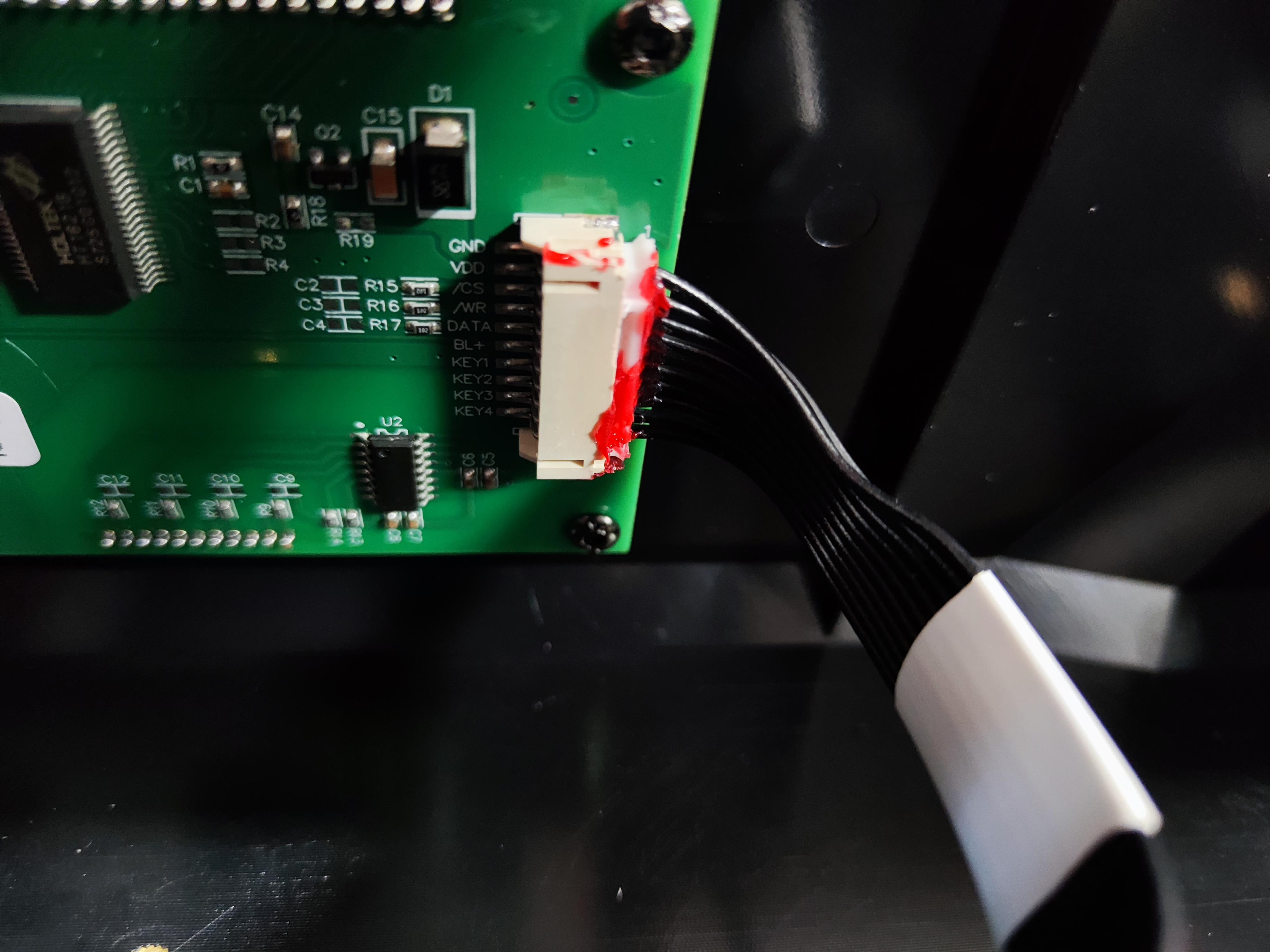

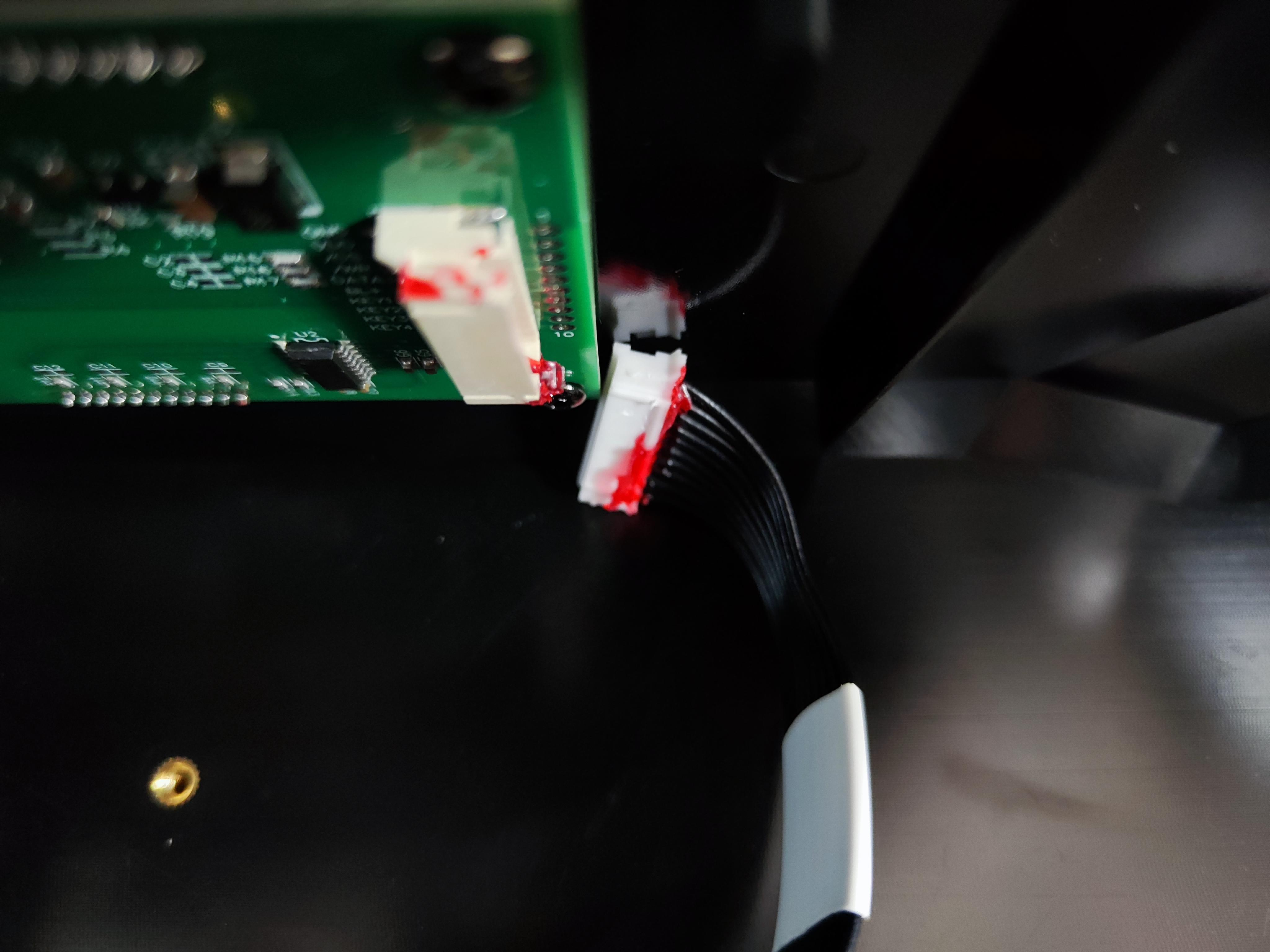

- 使用剪钳剥离掉端子上的红胶，拔出显示屏电缆端子，取出主体。
¶ 2.安装
¶ 第 1 步 - 放置主体

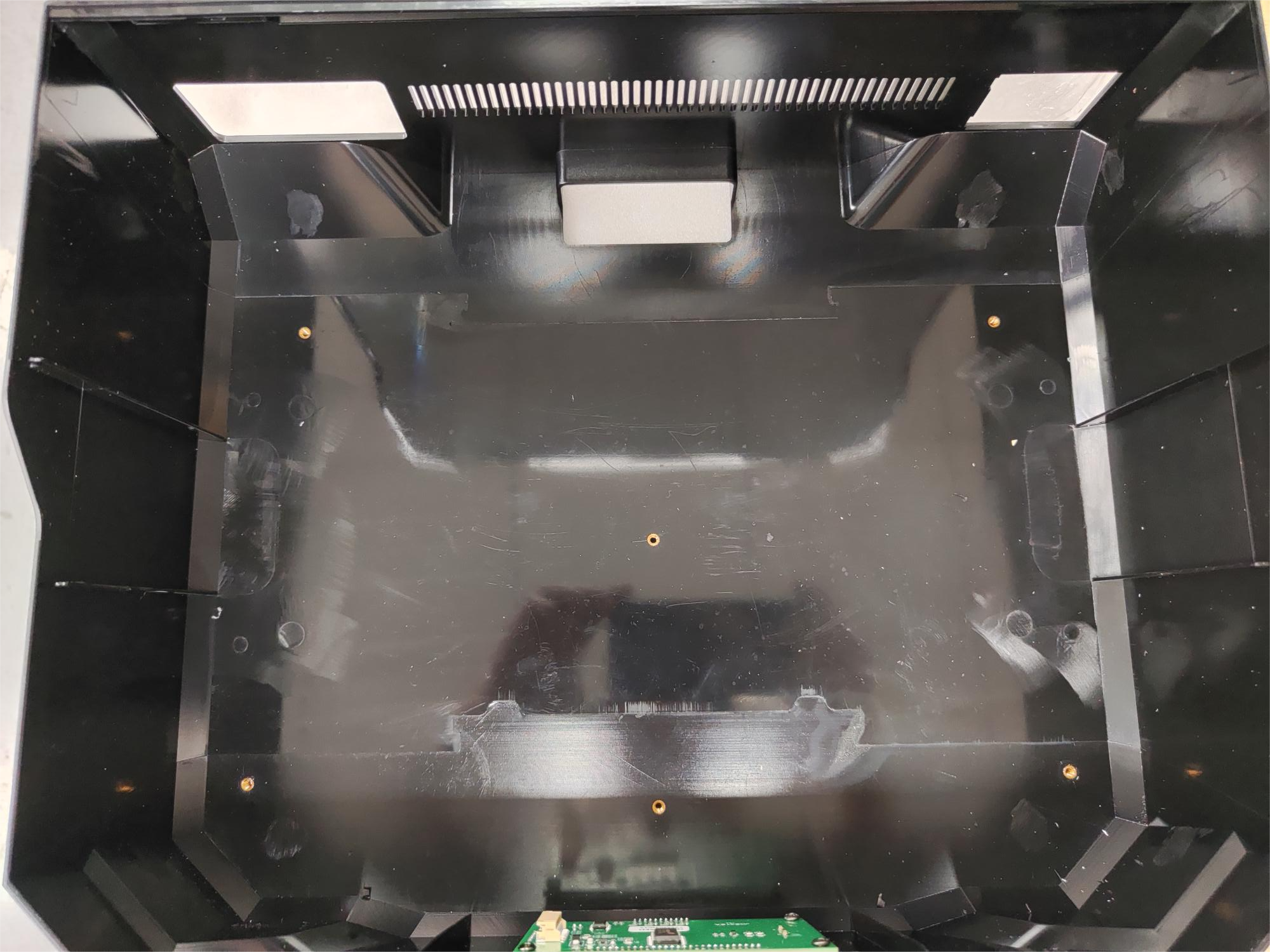

- 将主体放置在下壳中，将电缆端子插回显示屏。

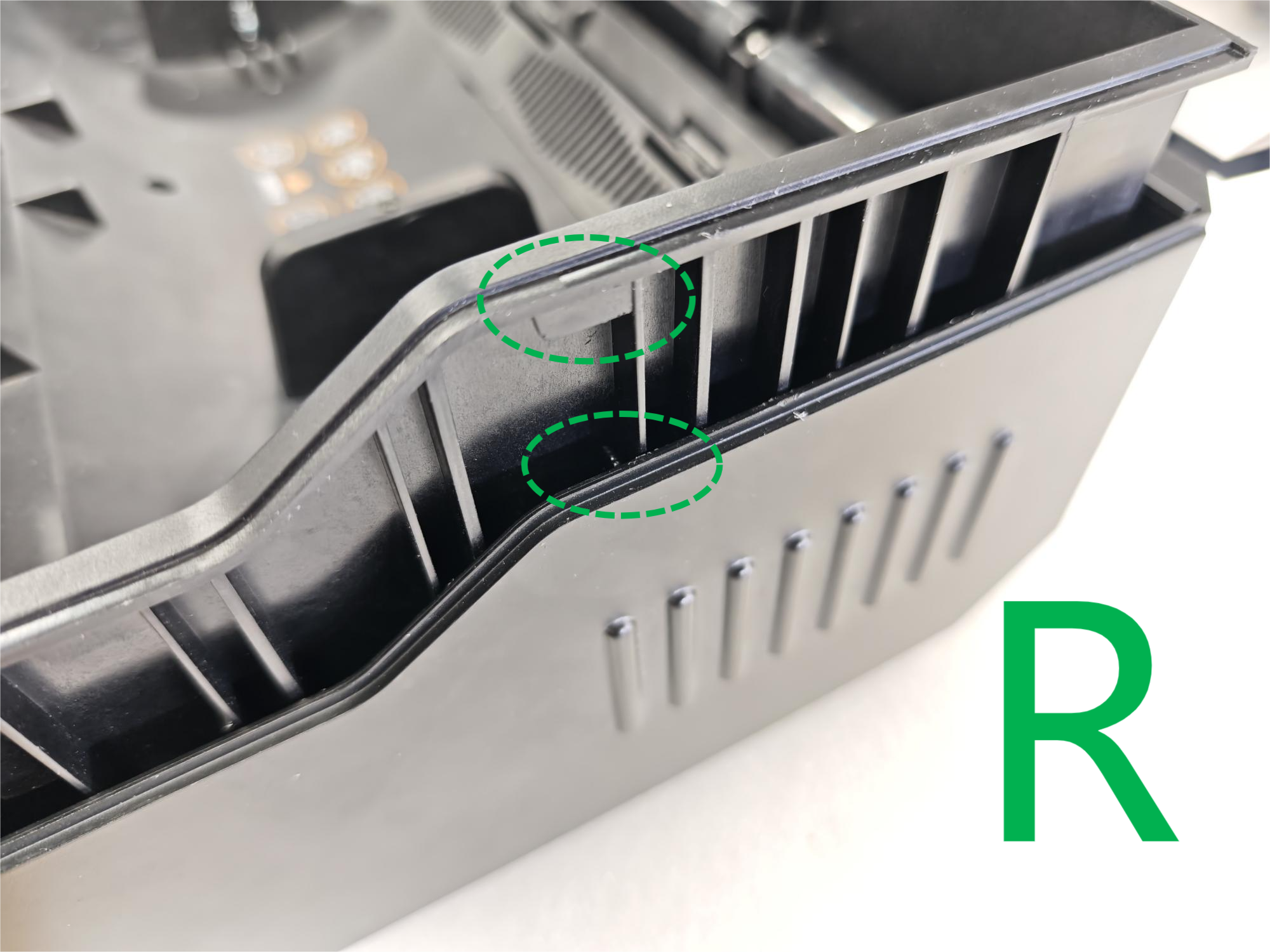

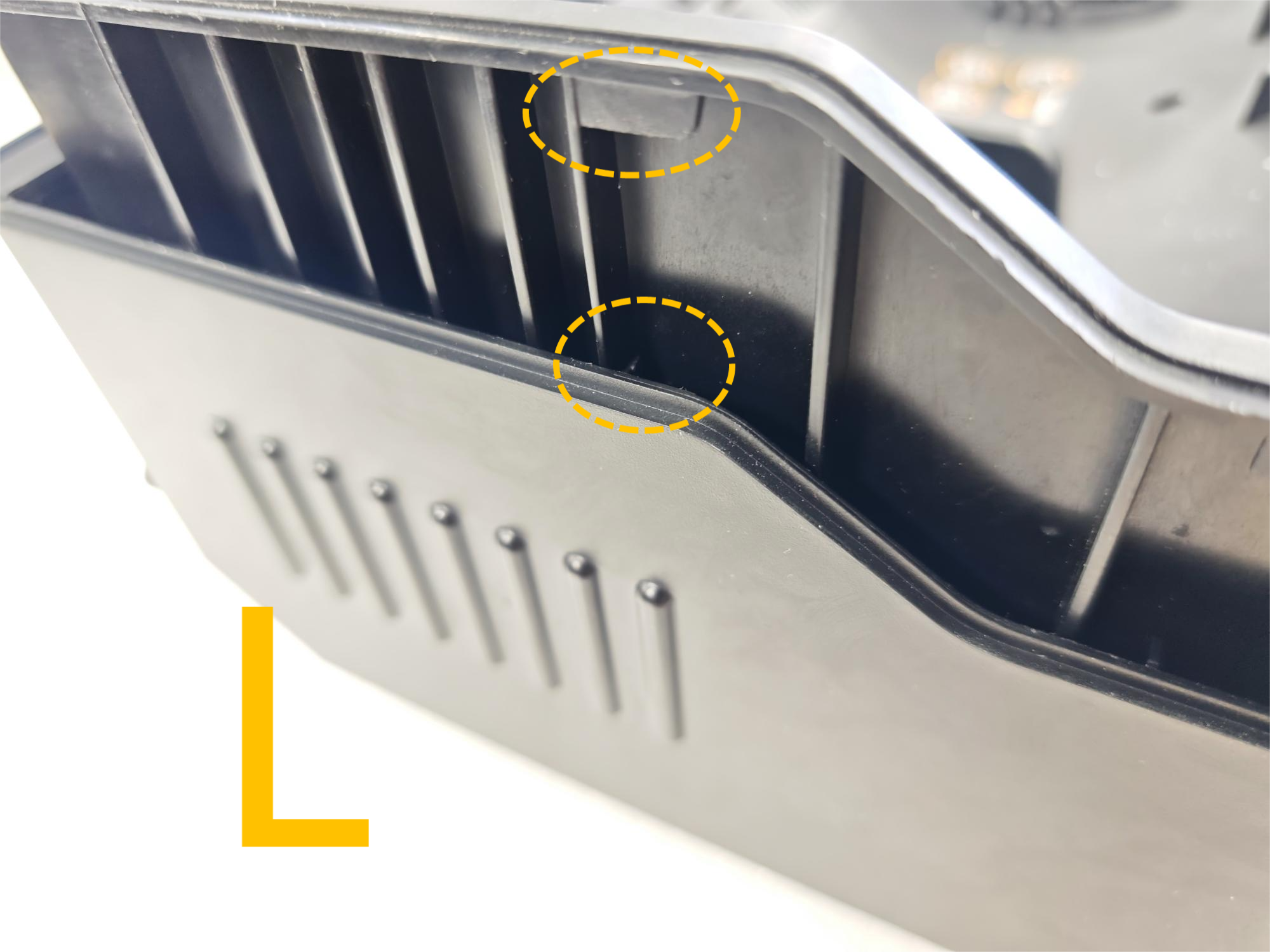

- 注意主体和下壳均有限位块，请保持左右对齐，否则主体无法嵌入下壳。
¶ 第 2 步 - 拉出电源开关
将电源开关从窗口中拉出。
¶ 第 3 步 - 嵌入主体

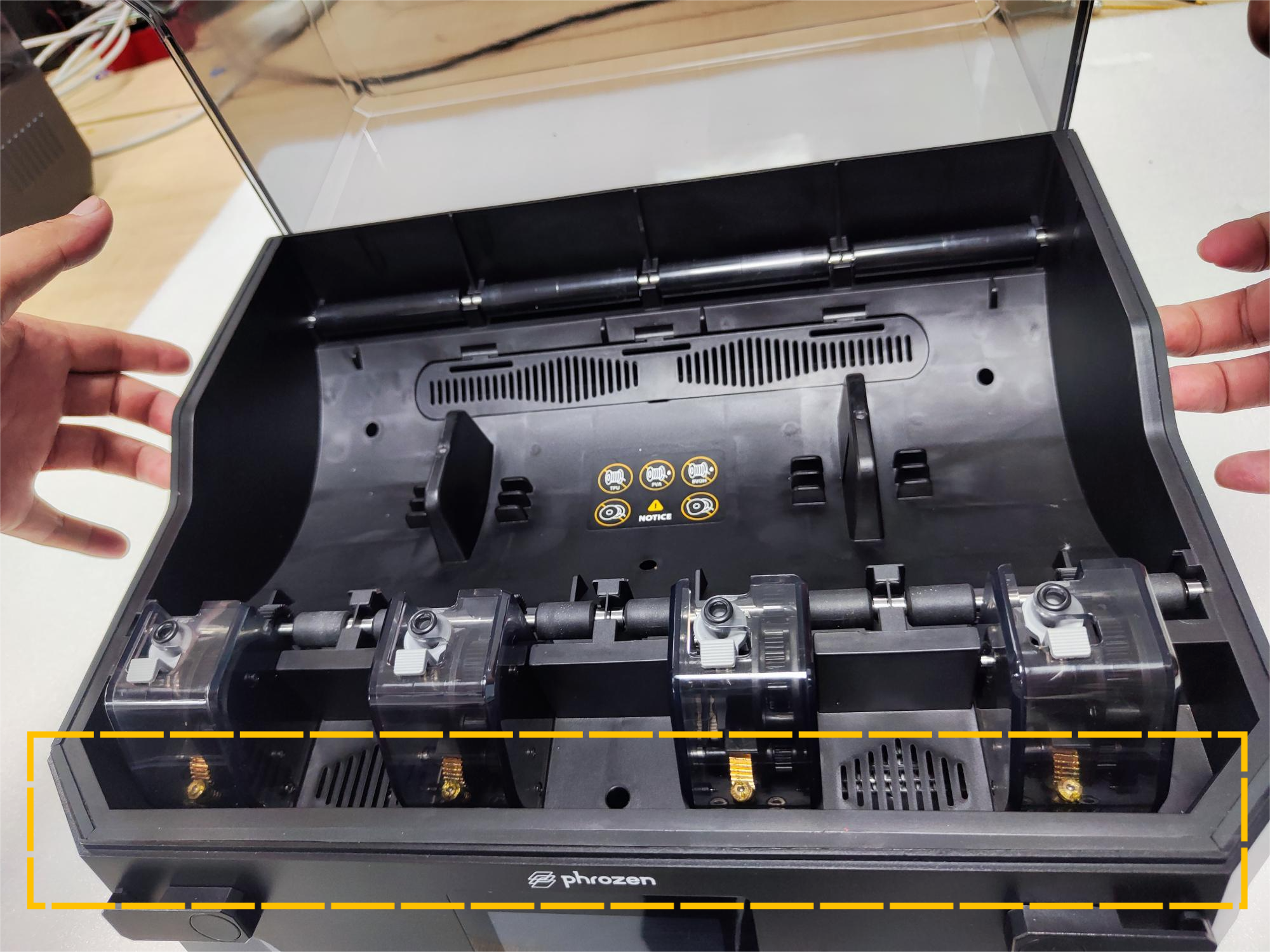

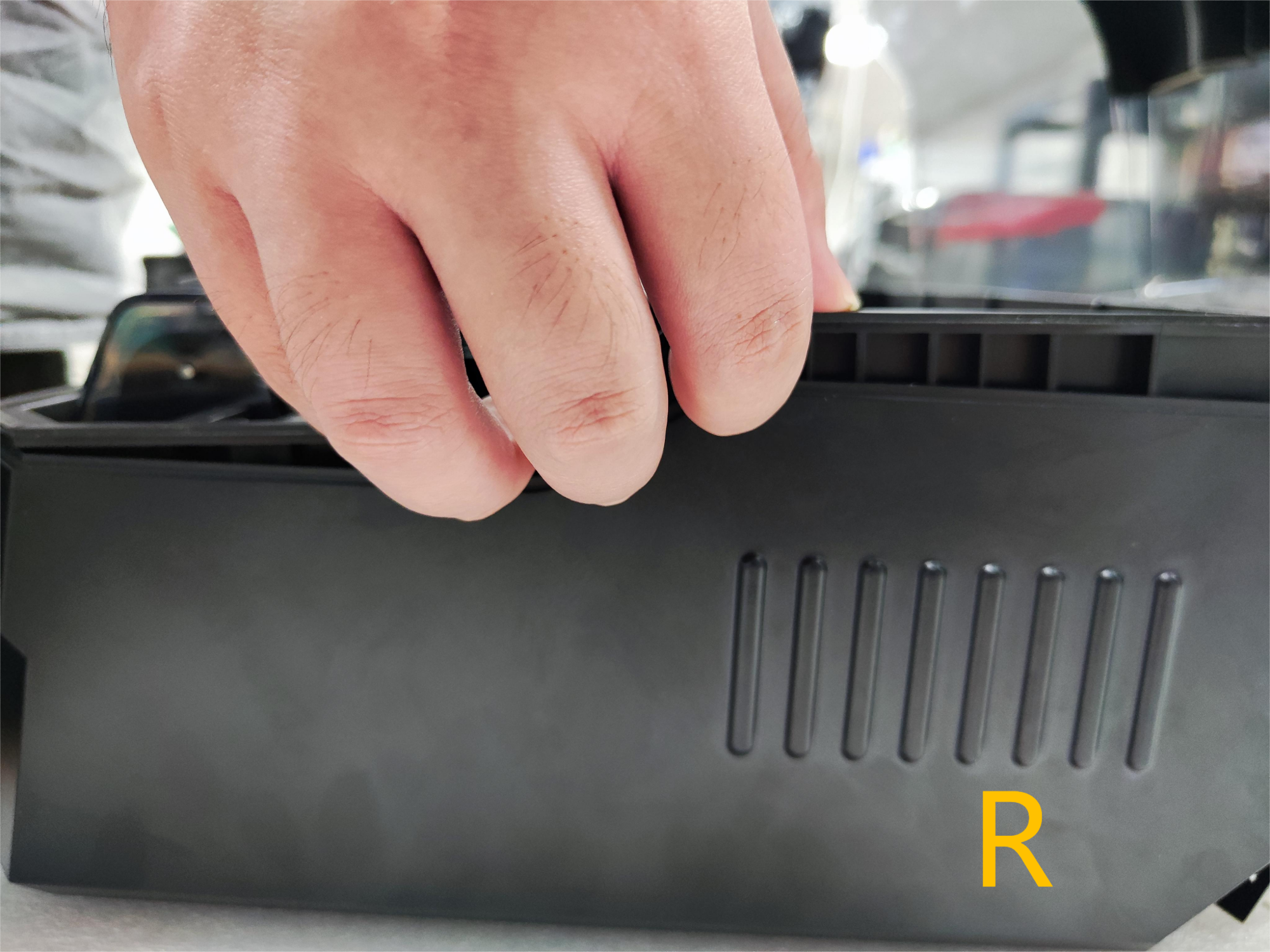

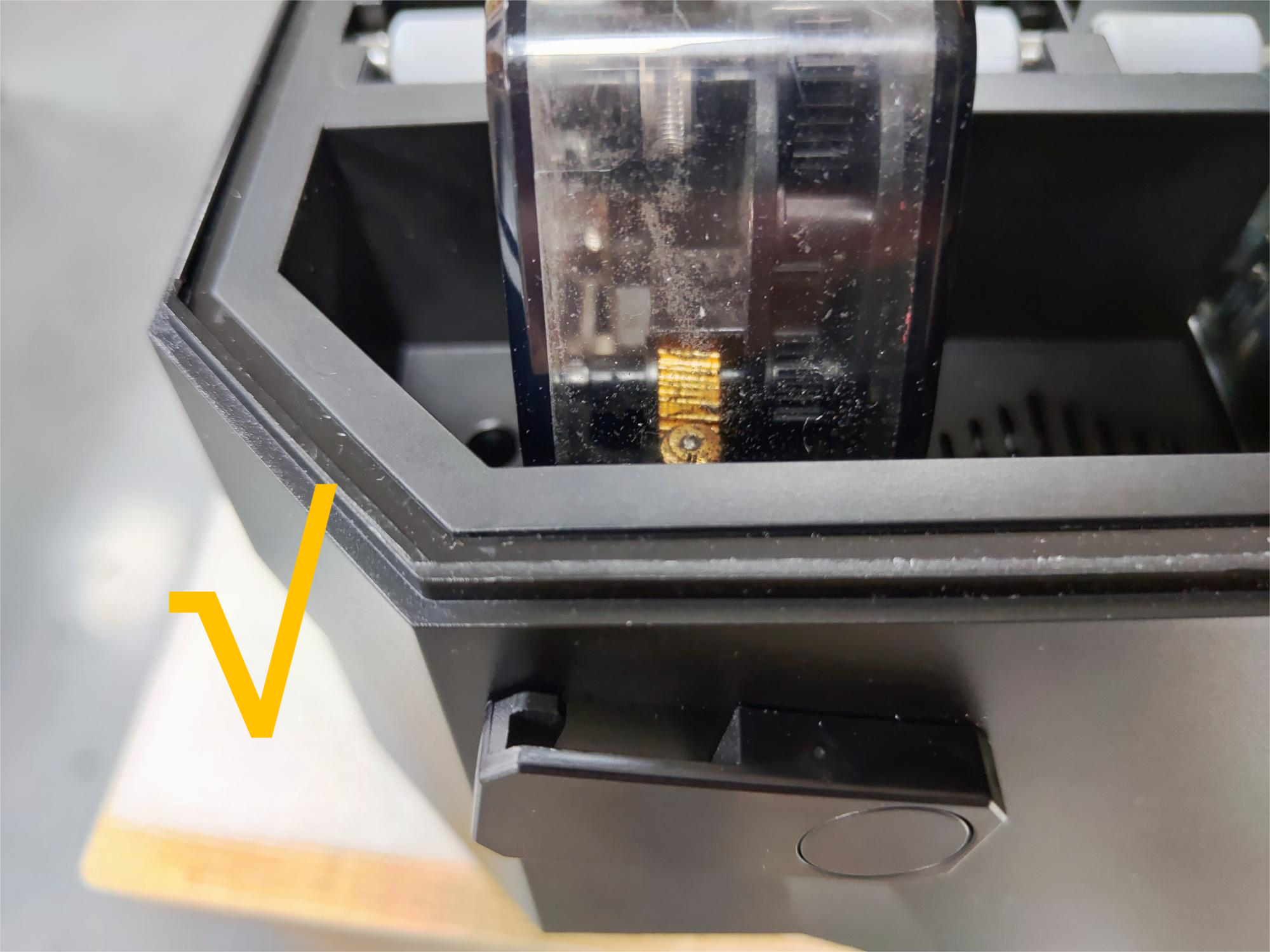

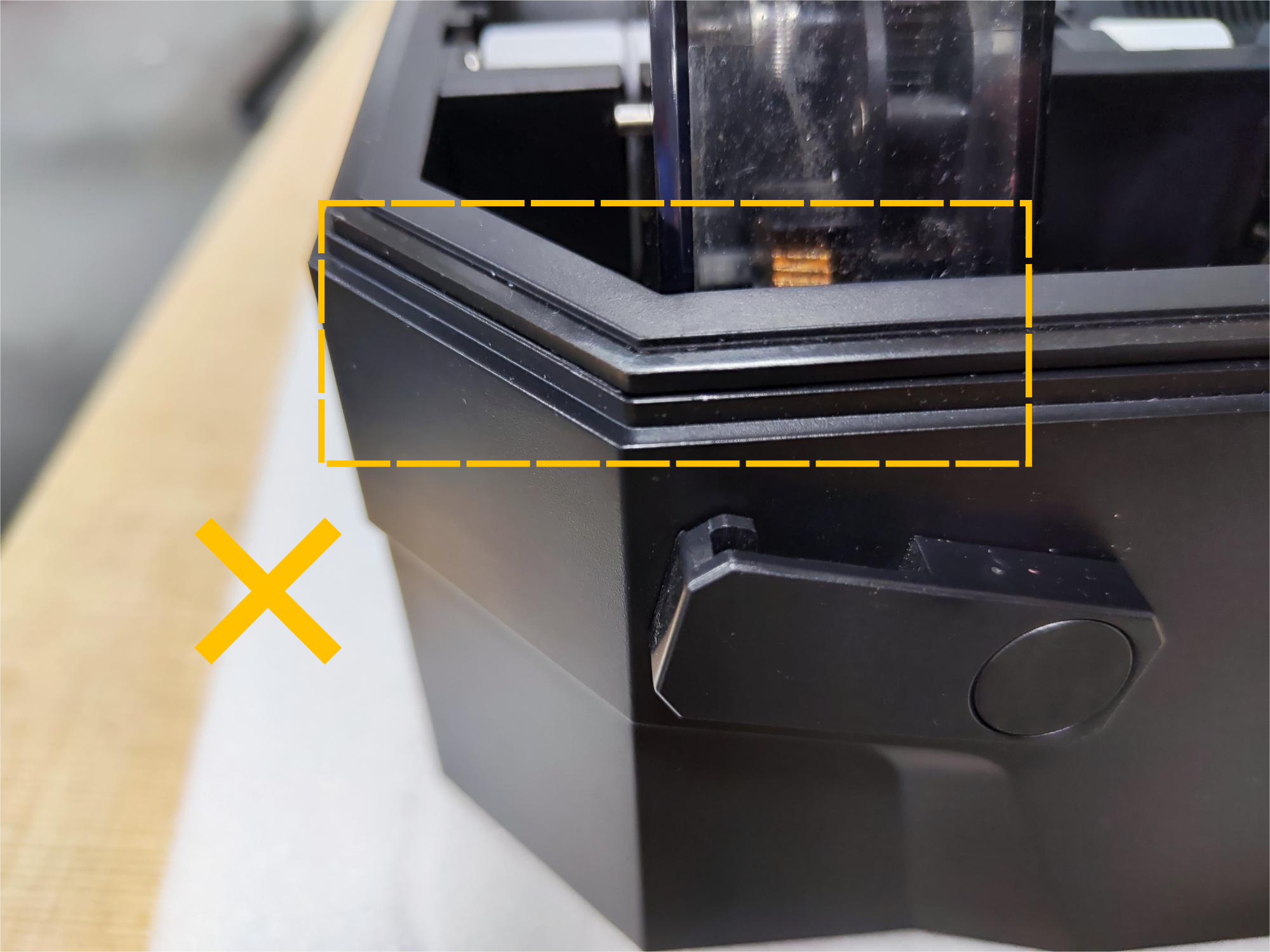

先将“主体的前边沿”嵌入在“下壳前边沿”，再将整个主体完全嵌入下壳。
¶ 第 4 步 - 固定串口板

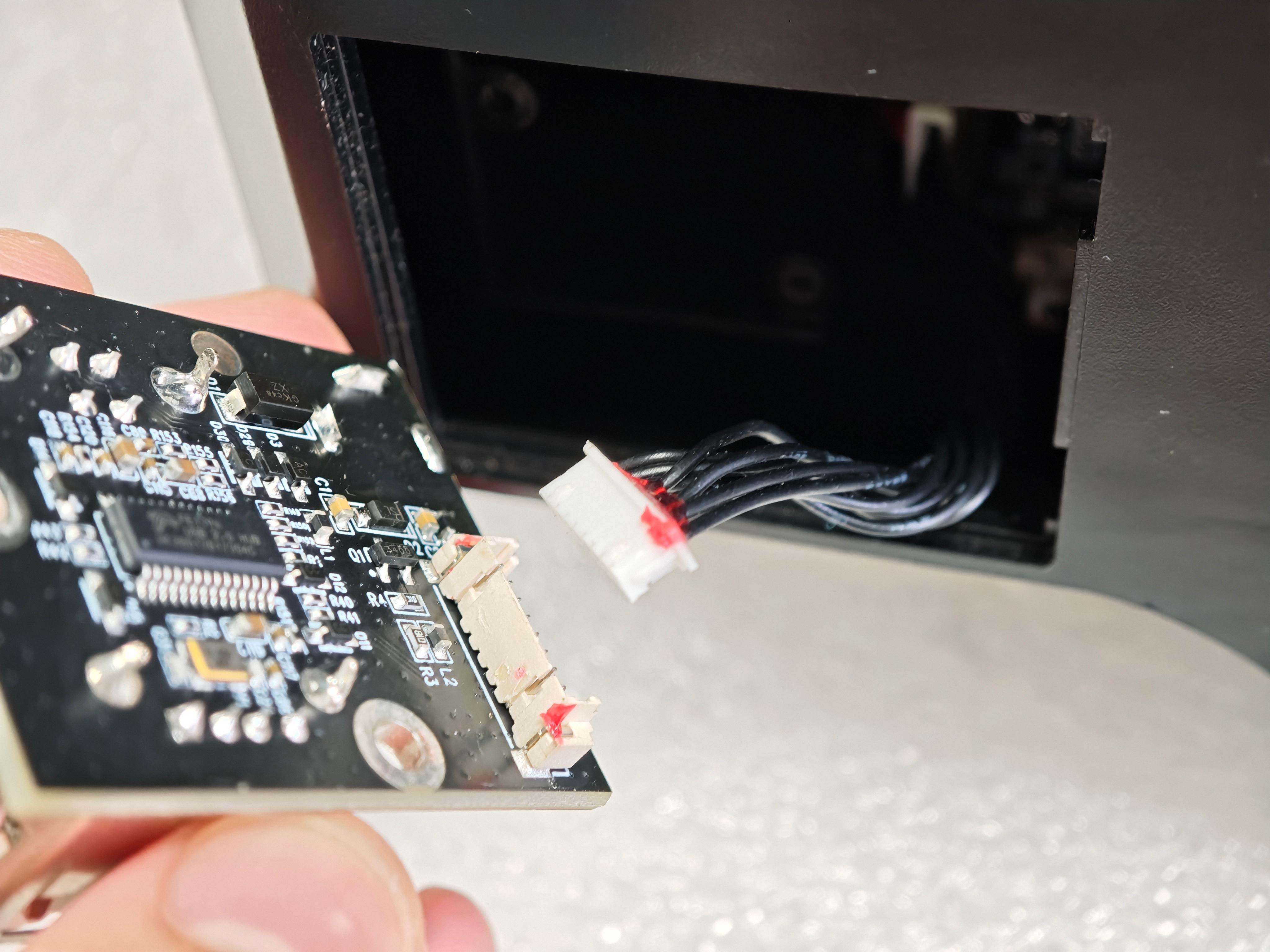

- 注意区分端子方向，将端子接入串口板，再将串口板按照正确方向放入后锁紧2颗固定螺丝。

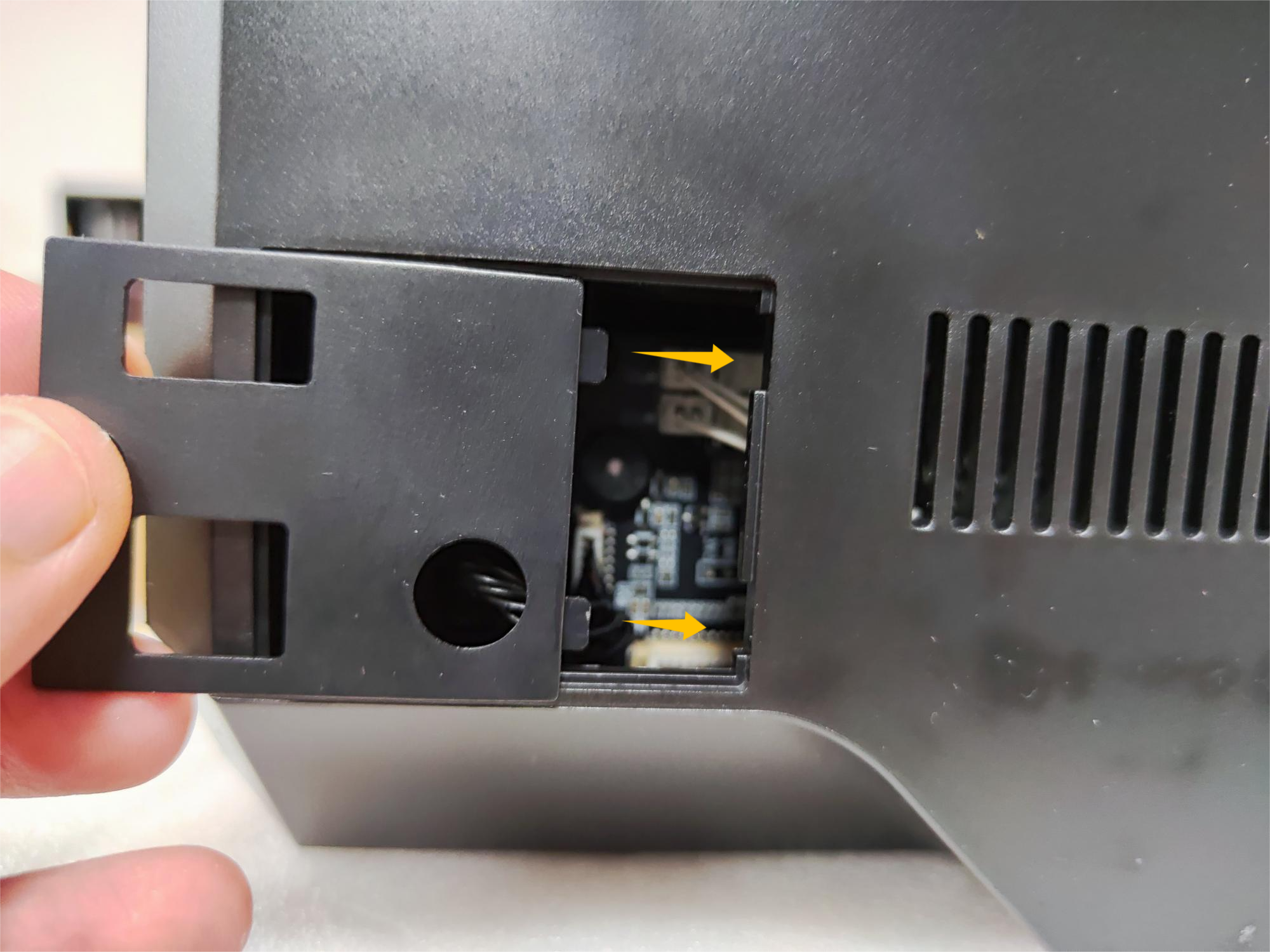

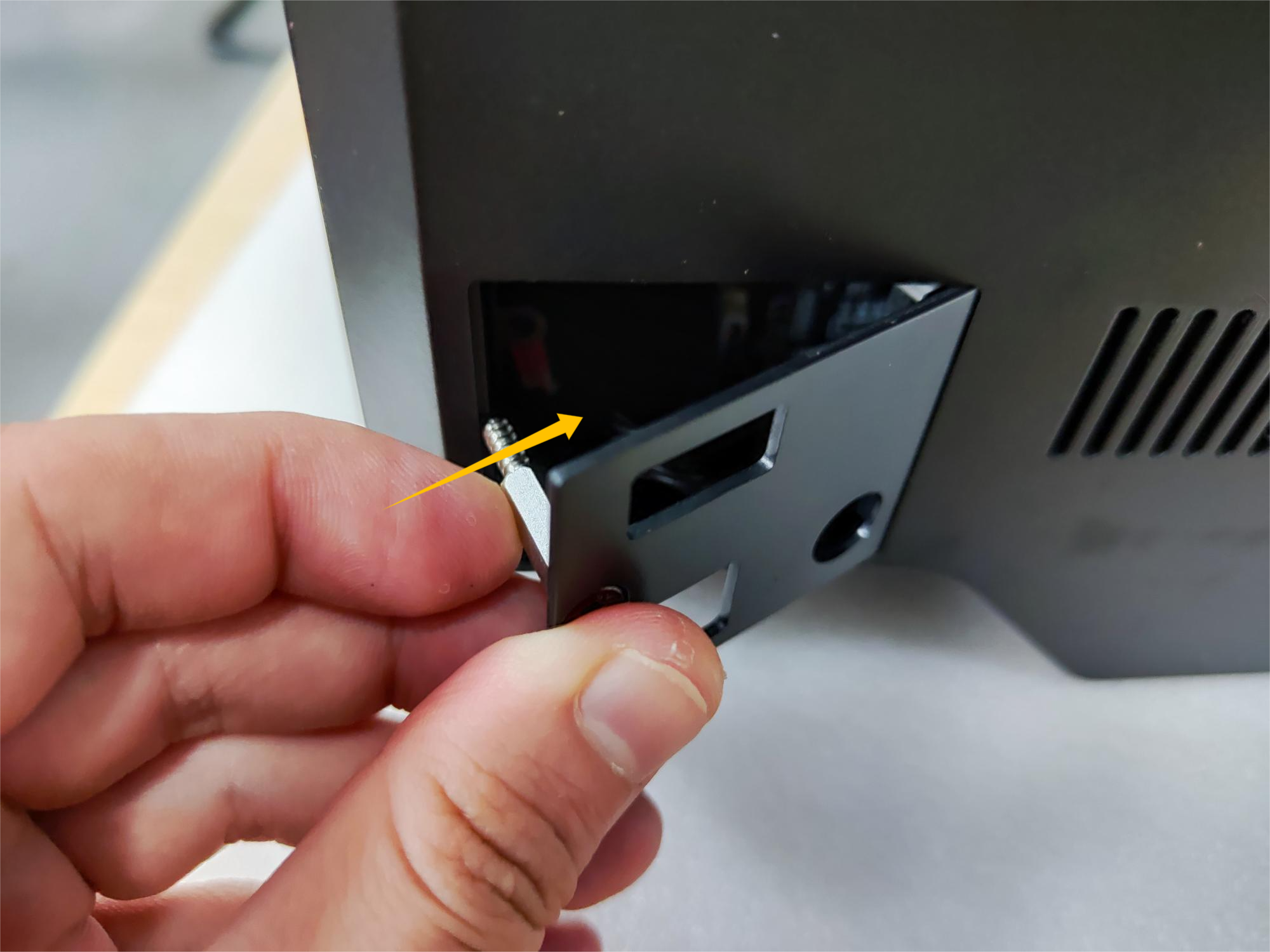

- 将串口面板从右至左推入，手指将螺柱往右轻推，面板完成嵌入，锁紧固定螺丝。
¶ 第 5 步 - 固定主体

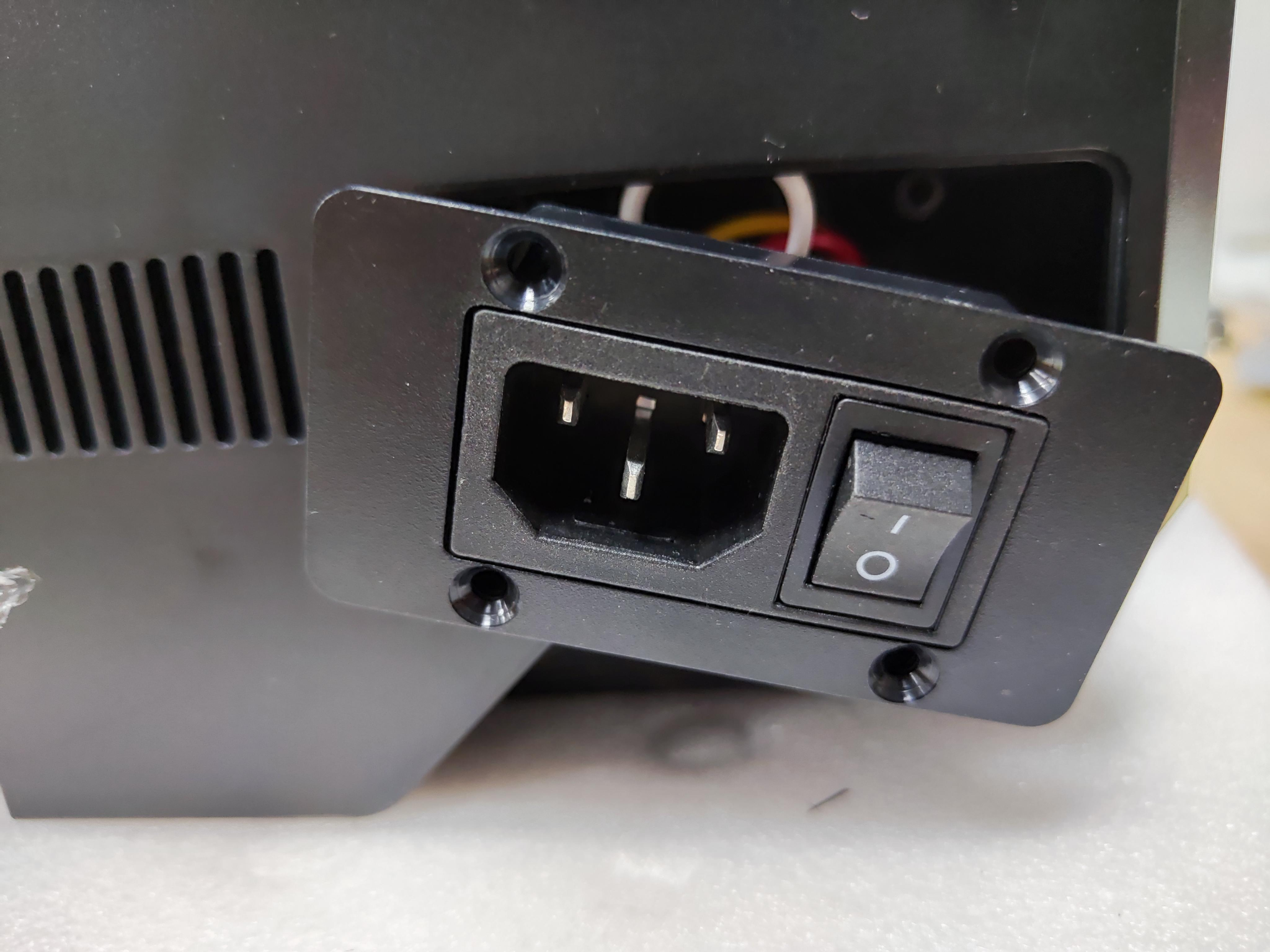

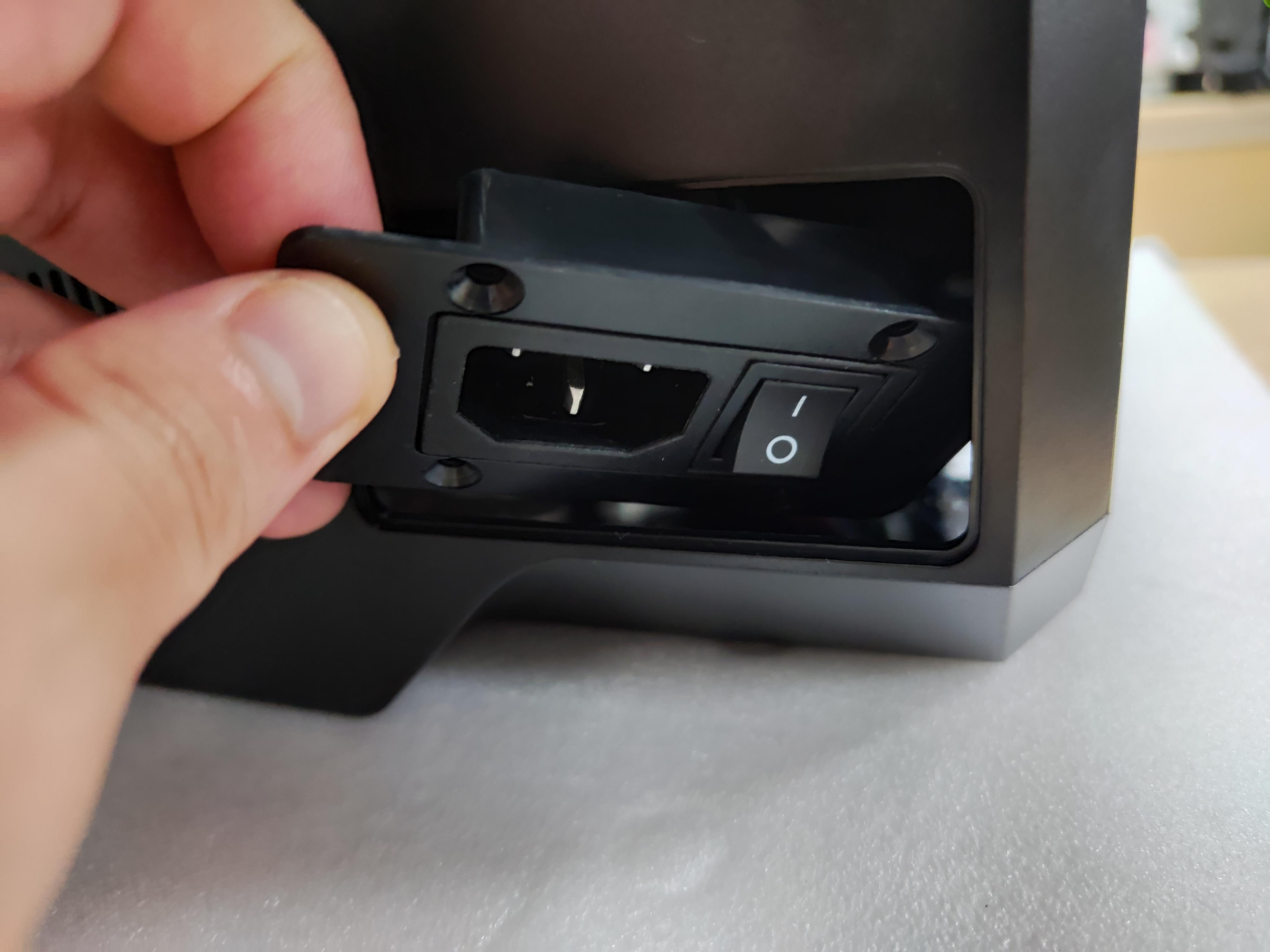

- 将电源口面板调整至图示方向，锁入4颗固定螺丝。
- 锁入6颗主体固定螺丝。
