¶ 所需工具
H2.0六角扳手 剪钳
¶ 安全警告与注意事项
①请关闭 打印机 和 Chroma Kit 电源，并断开电缆连接。以避免发生电路短路，损坏电子元器件和电击危及人身安全。
②移除PTFE管时，如摁压后仍无法脱出，请不要强行拽出。
③拔除电子元器件连接端子时，请先将表面的红胶剥离，再拔出端子。以免在不易拔除的情况下，过渡用力导致端子损坏。
¶ 通用拆装步骤指引
¶ 1. 连接 Kit 到 Arco
¶ ————串口板拆装步骤指引————
¶ 1.拆除
¶ 第 1 步 - 取出面板

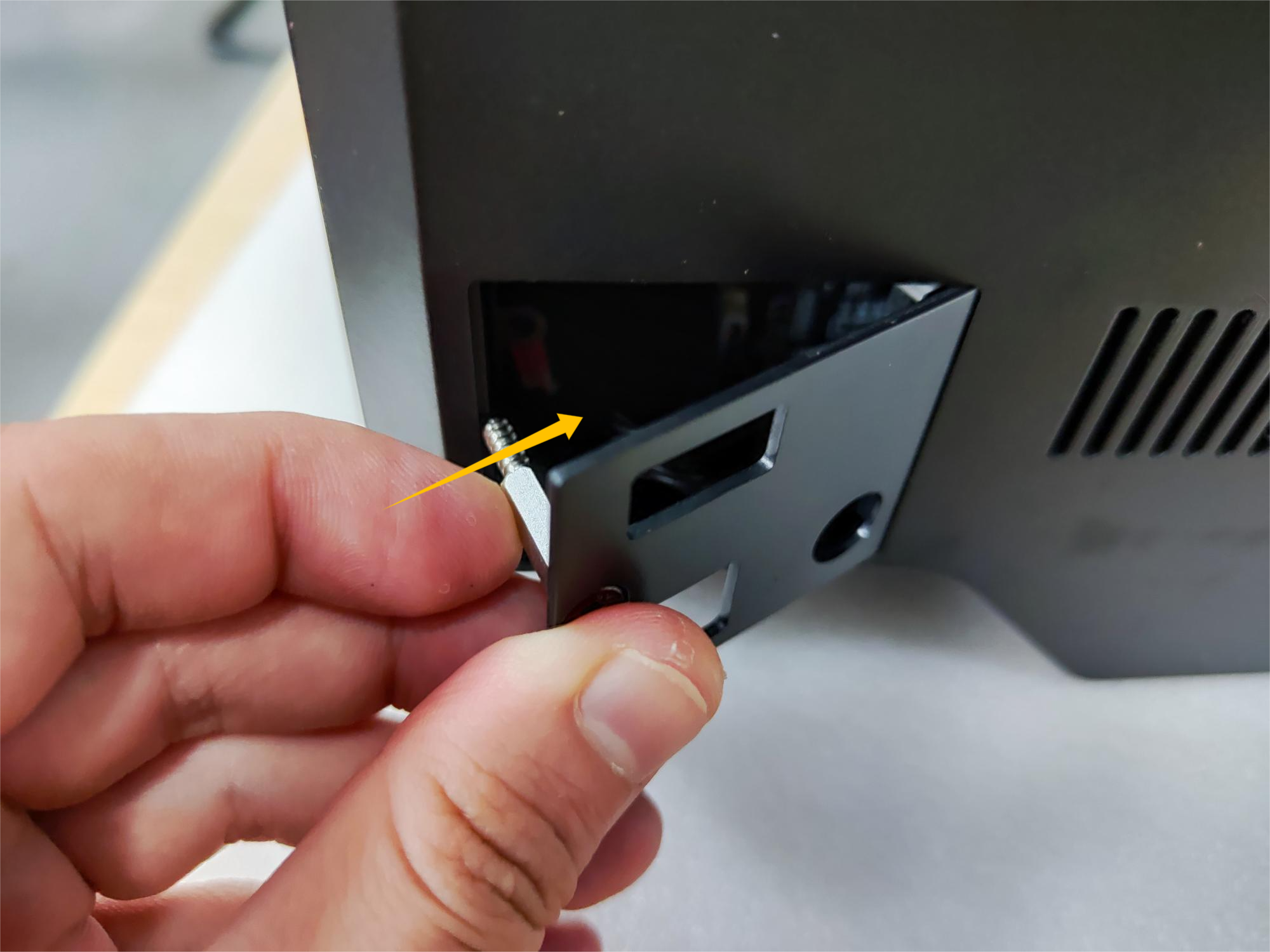

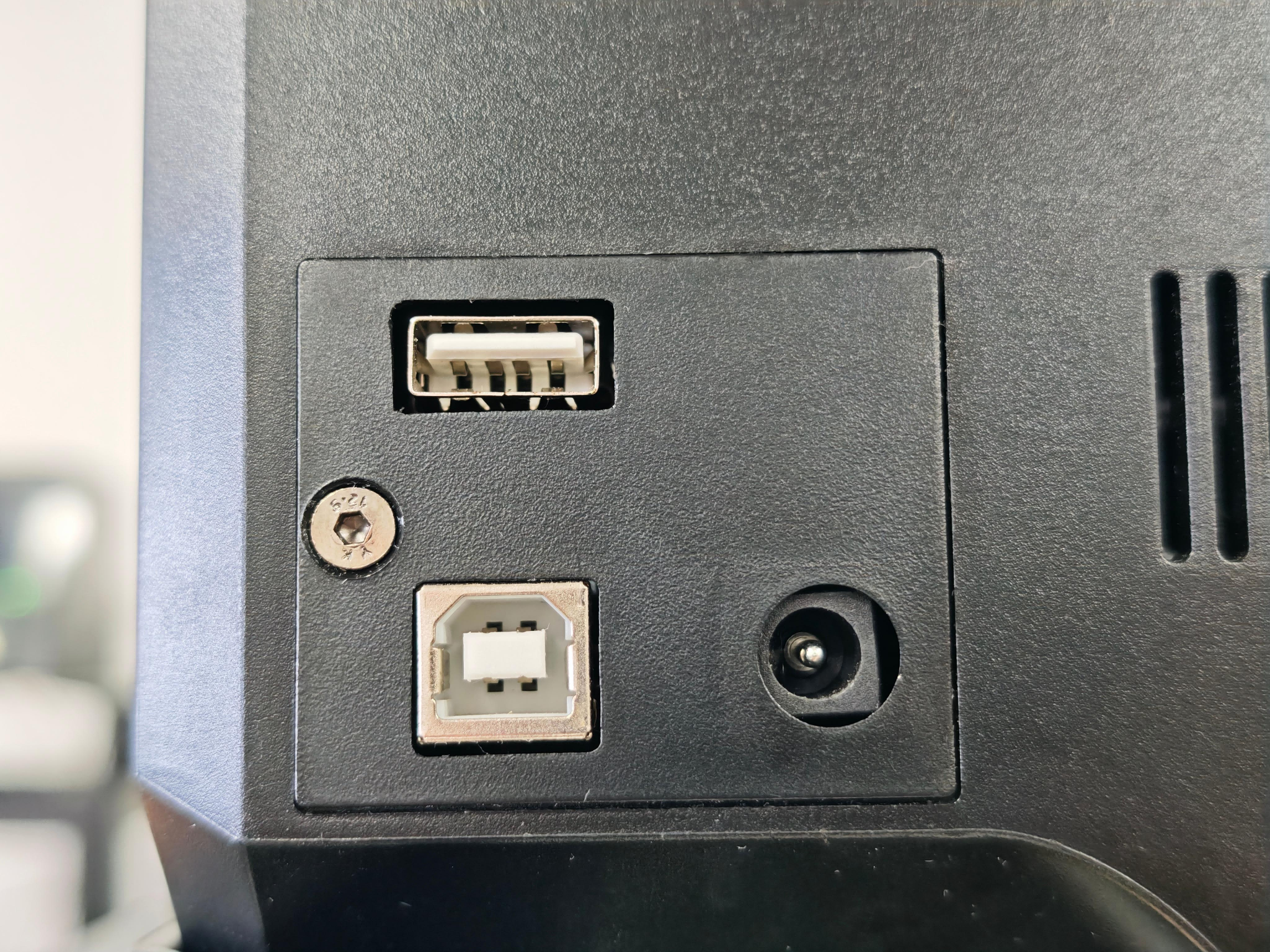

- 取出串口面板上的固定螺丝，用手将固定螺丝向右轻推，取出面板。
¶ 第 2 步 - 取出串口板

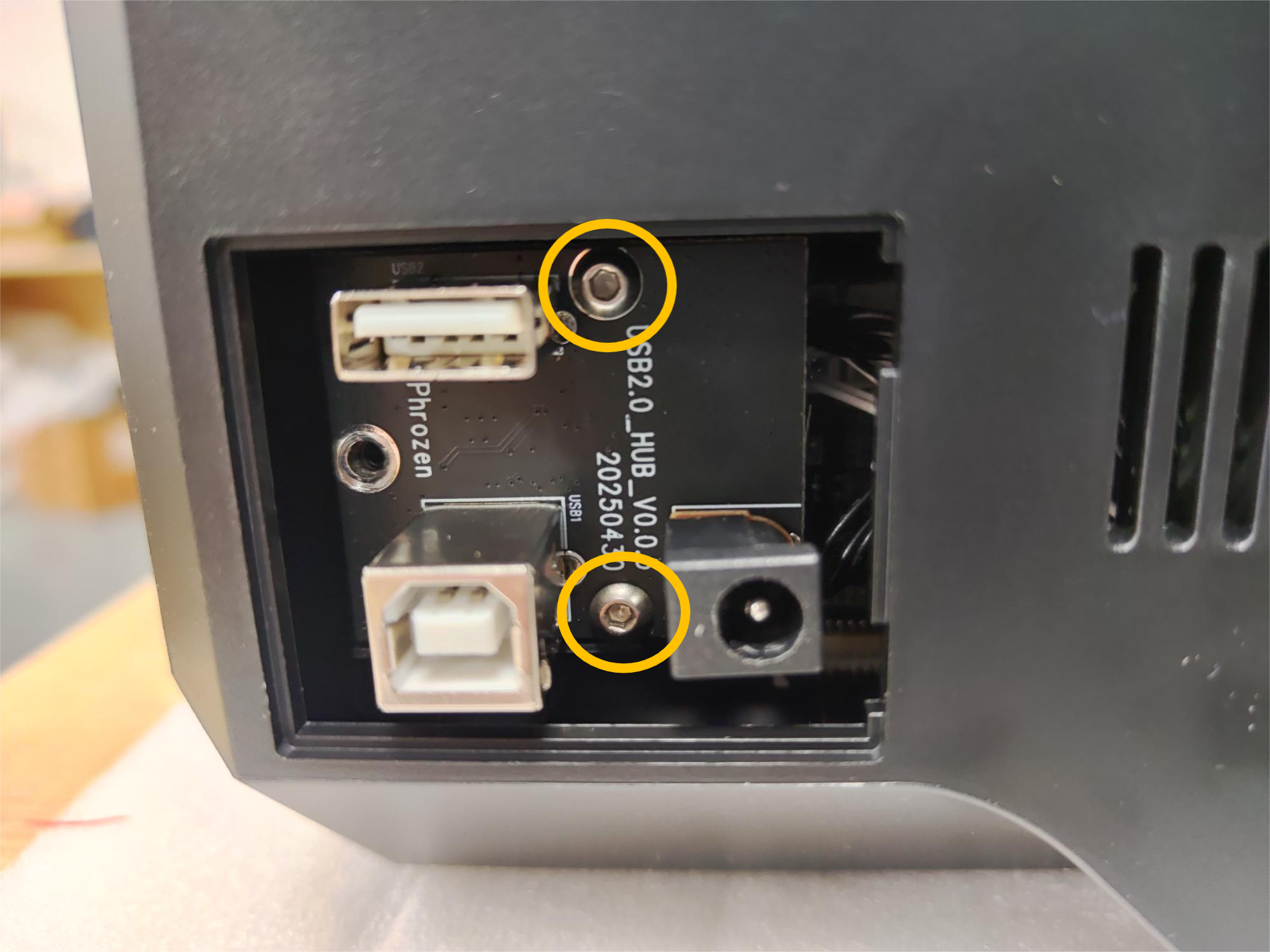

- 取出串口板上的2颗固定螺丝。

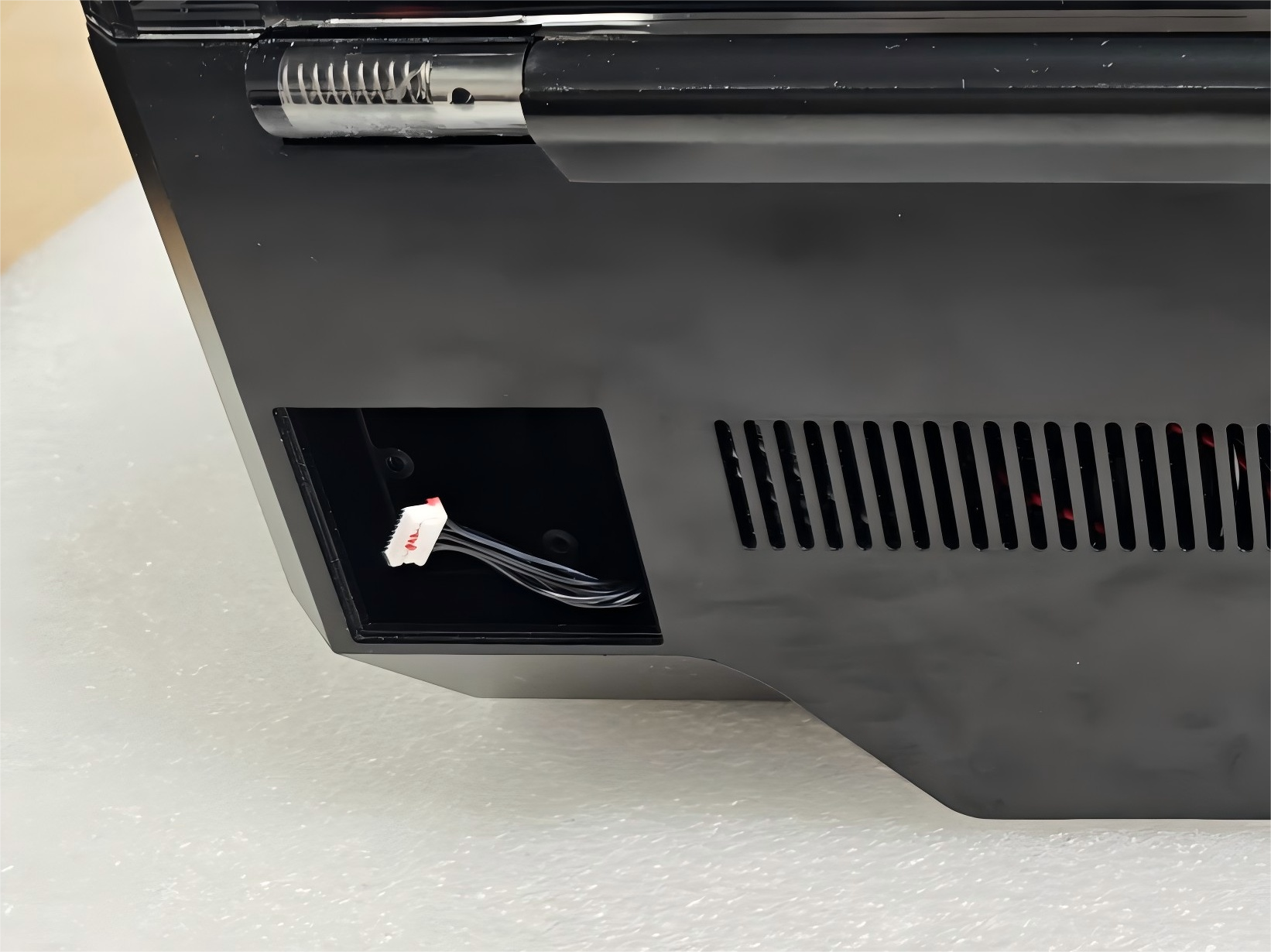

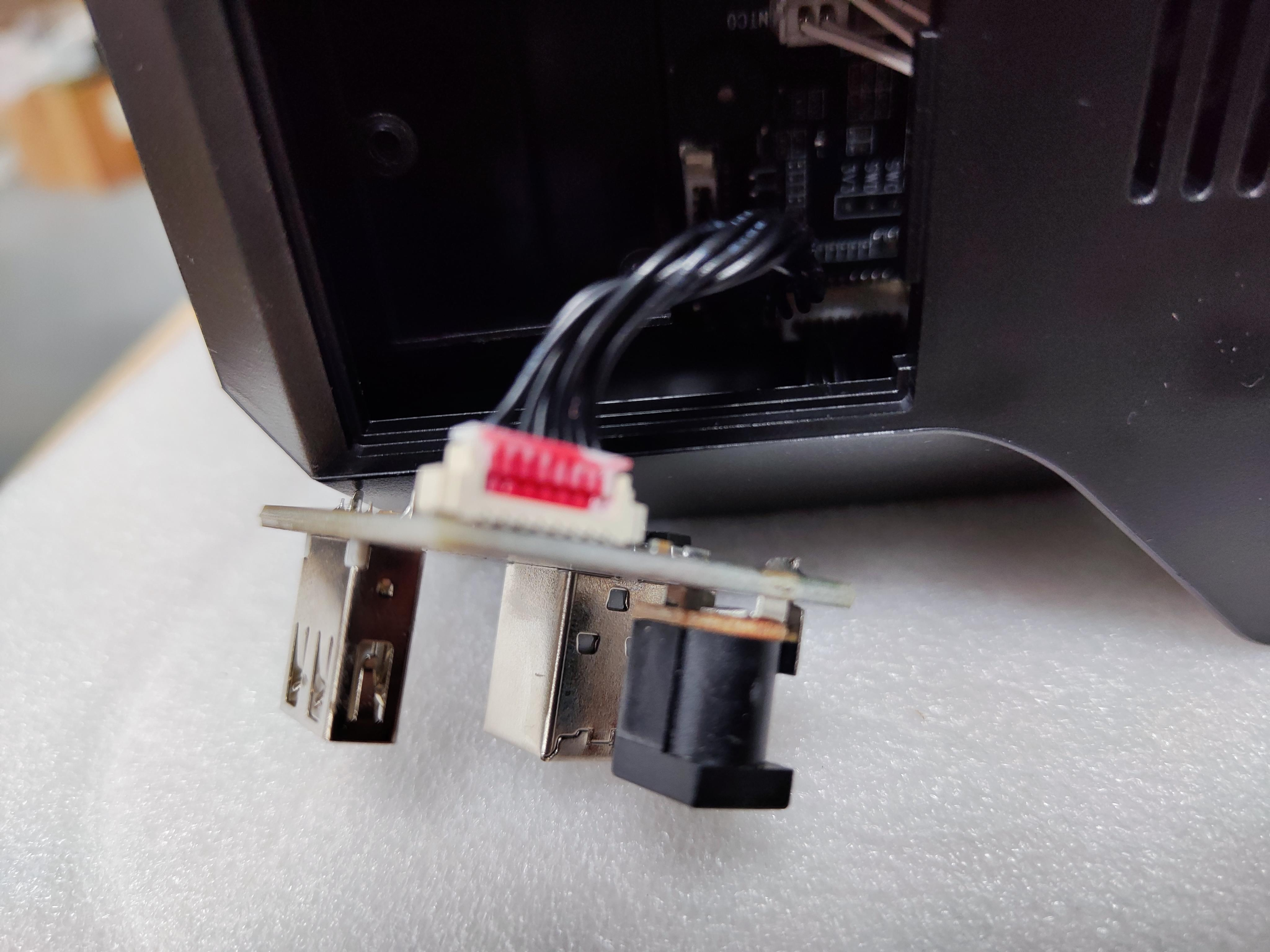

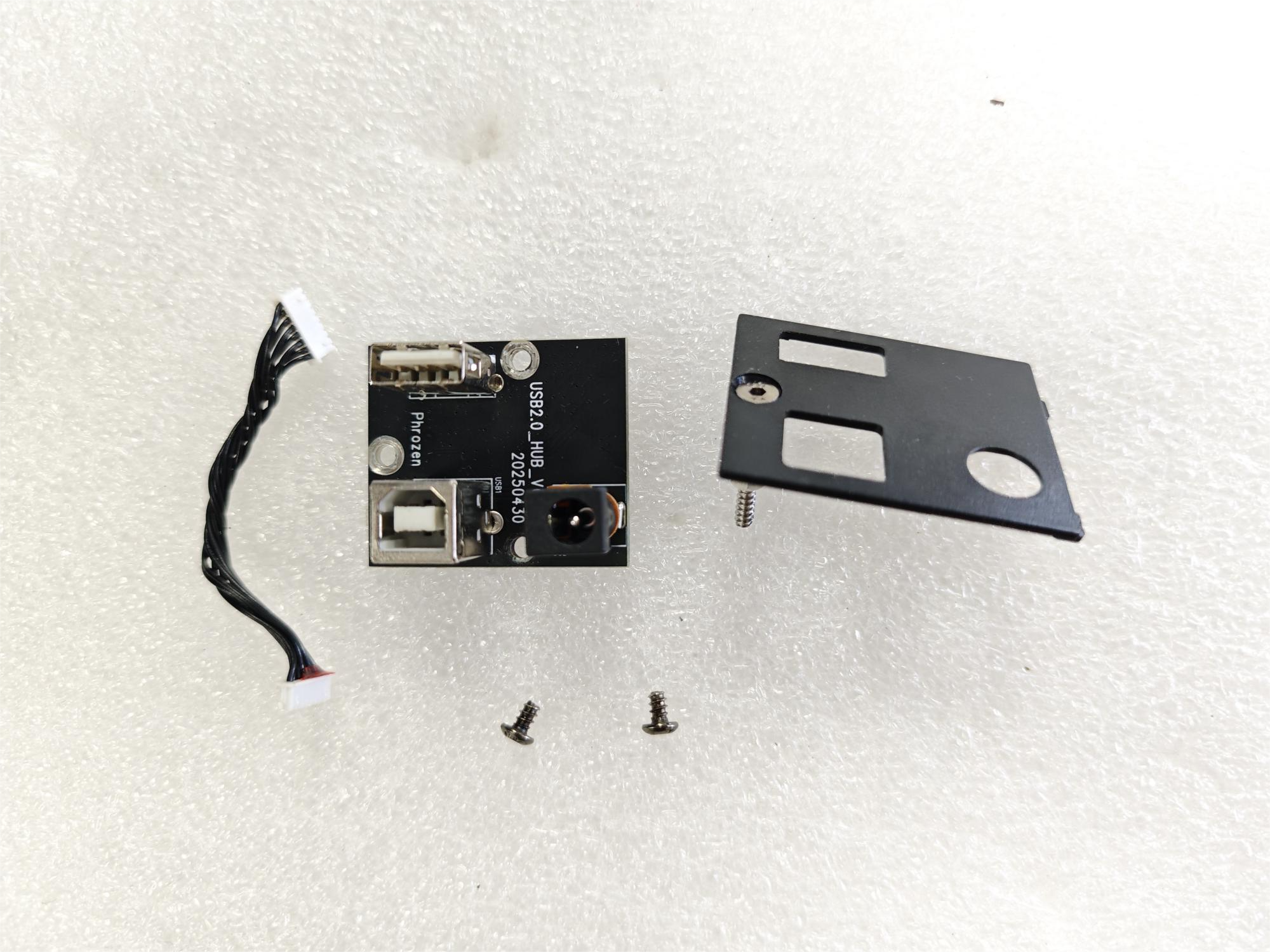

- 用剪钳剥离端子上的红胶，取出串口板和连接电缆。
¶ 2.安装
¶ 第 1 步 - 固定串口板

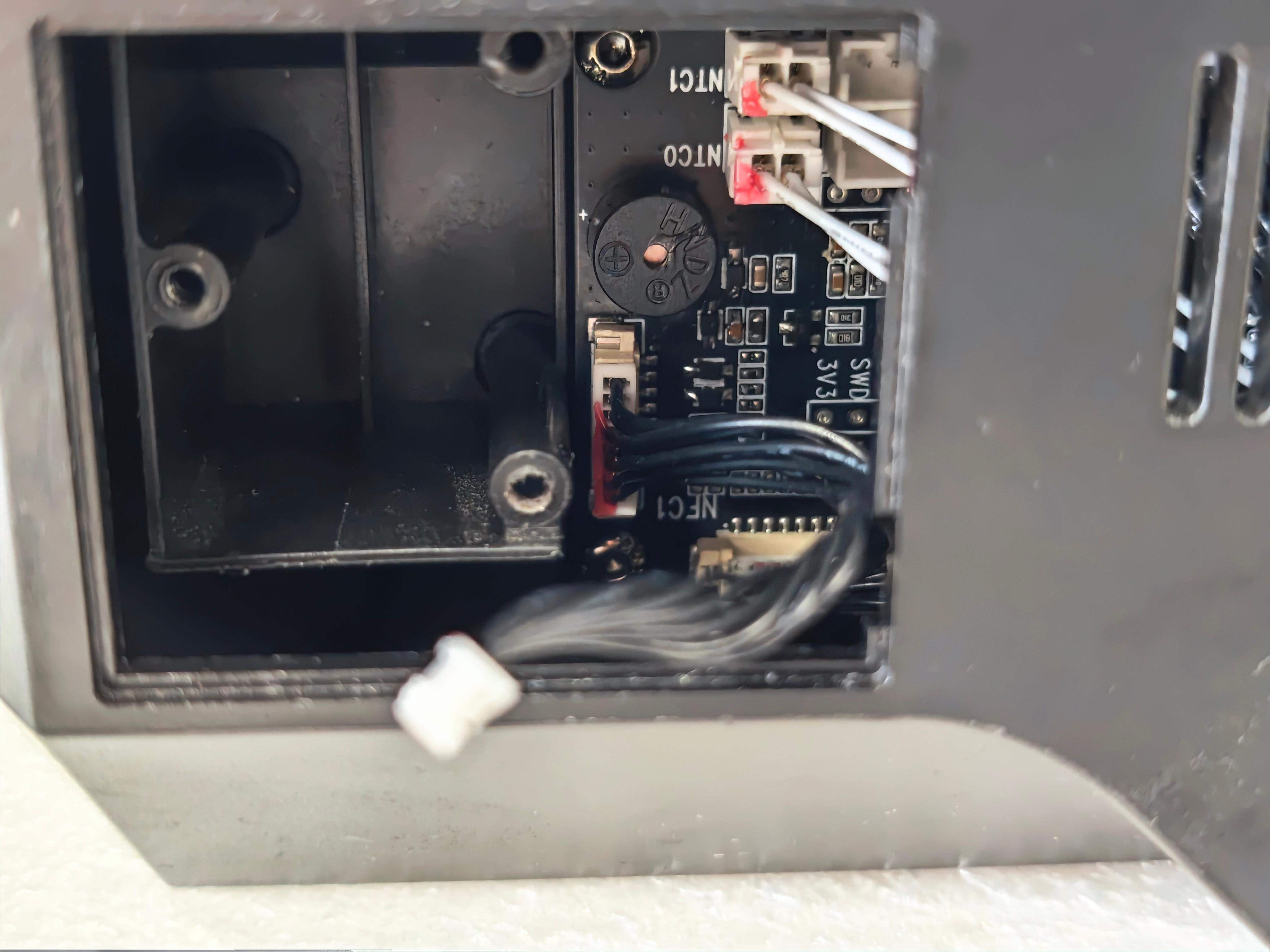

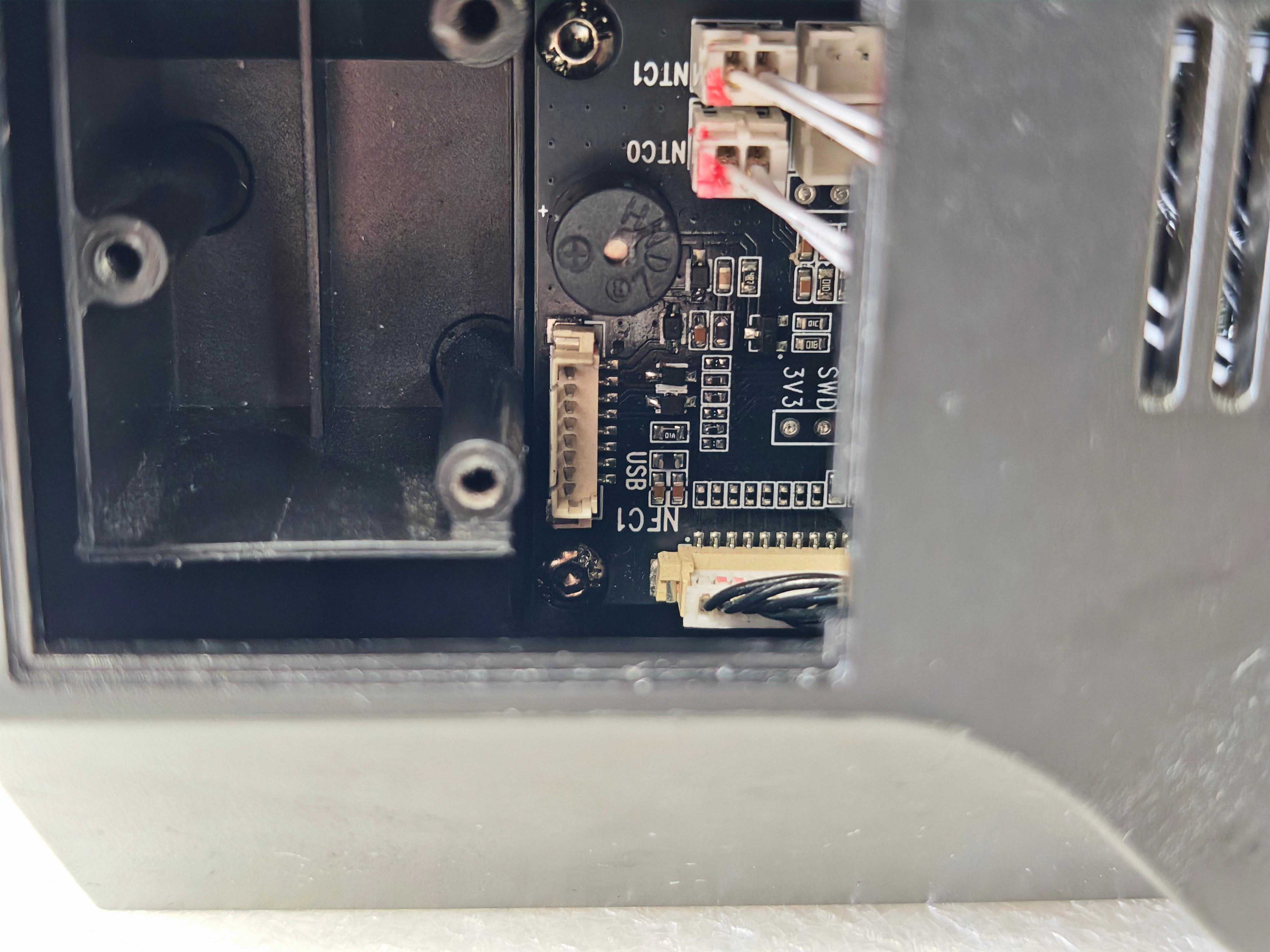

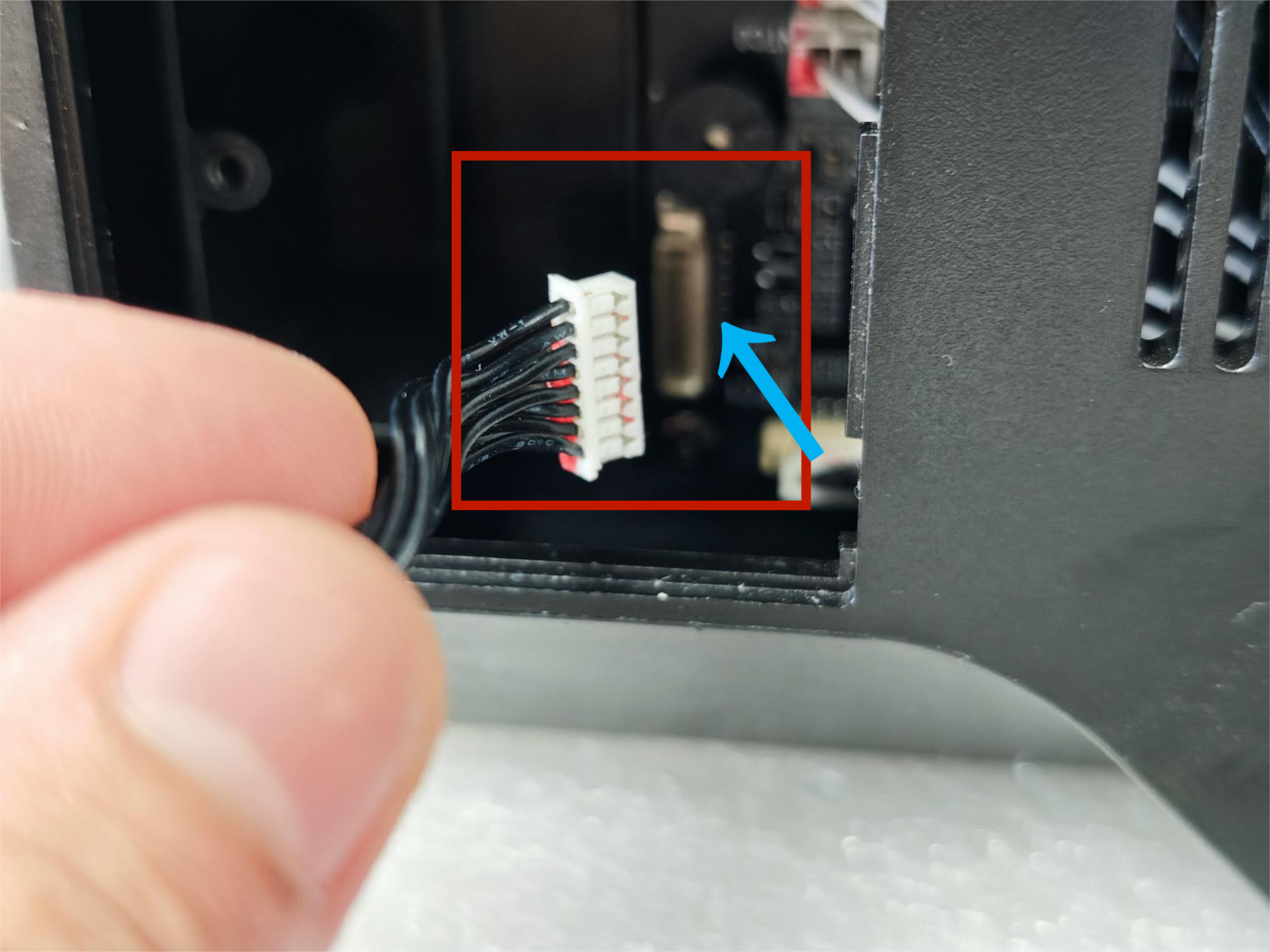

- 电缆首尾两端通用，不需要区分。需要注意区分端子插入时的左右朝向，将连接电缆插入主板。

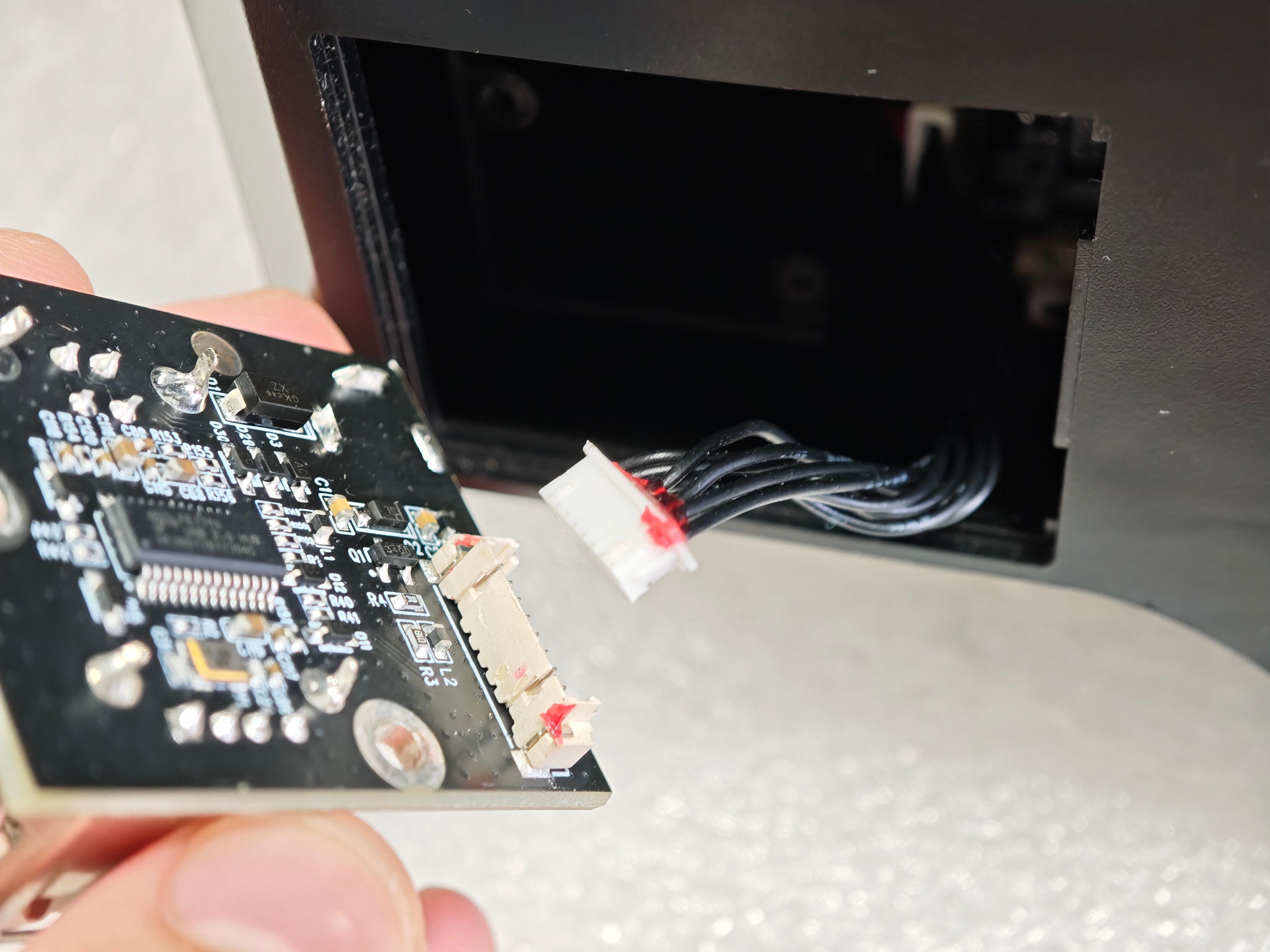

- 注意区分端子插入时的左右朝向，将端子接入串口板。
- 将串口板按照正确方向放入，锁入2颗固定螺丝。
¶ 第 2 步 - 固定面板

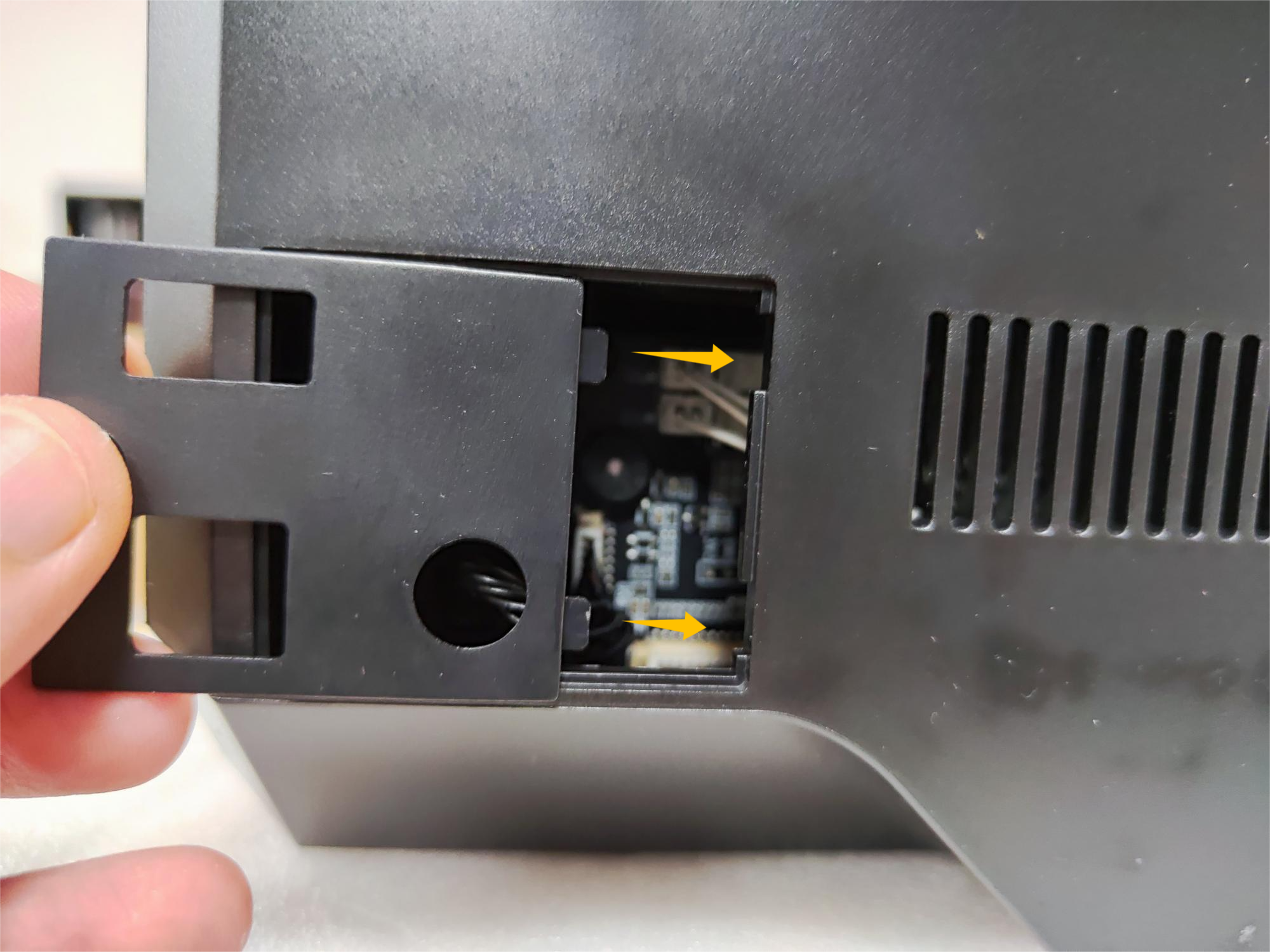

- 串口板从右至左推入，手指将螺柱往右轻推，完成面板嵌入，锁紧固定螺丝。
