¶ 所需工具
H2.0&H2.5&H3.0 六角扳手
¶ 安全警告与注意事，
在对打印机进行任何维护工作之前，关闭打印机电源并断开电源连接，以避免发生电路短路，损坏电子元器件和电击危及人身安全。

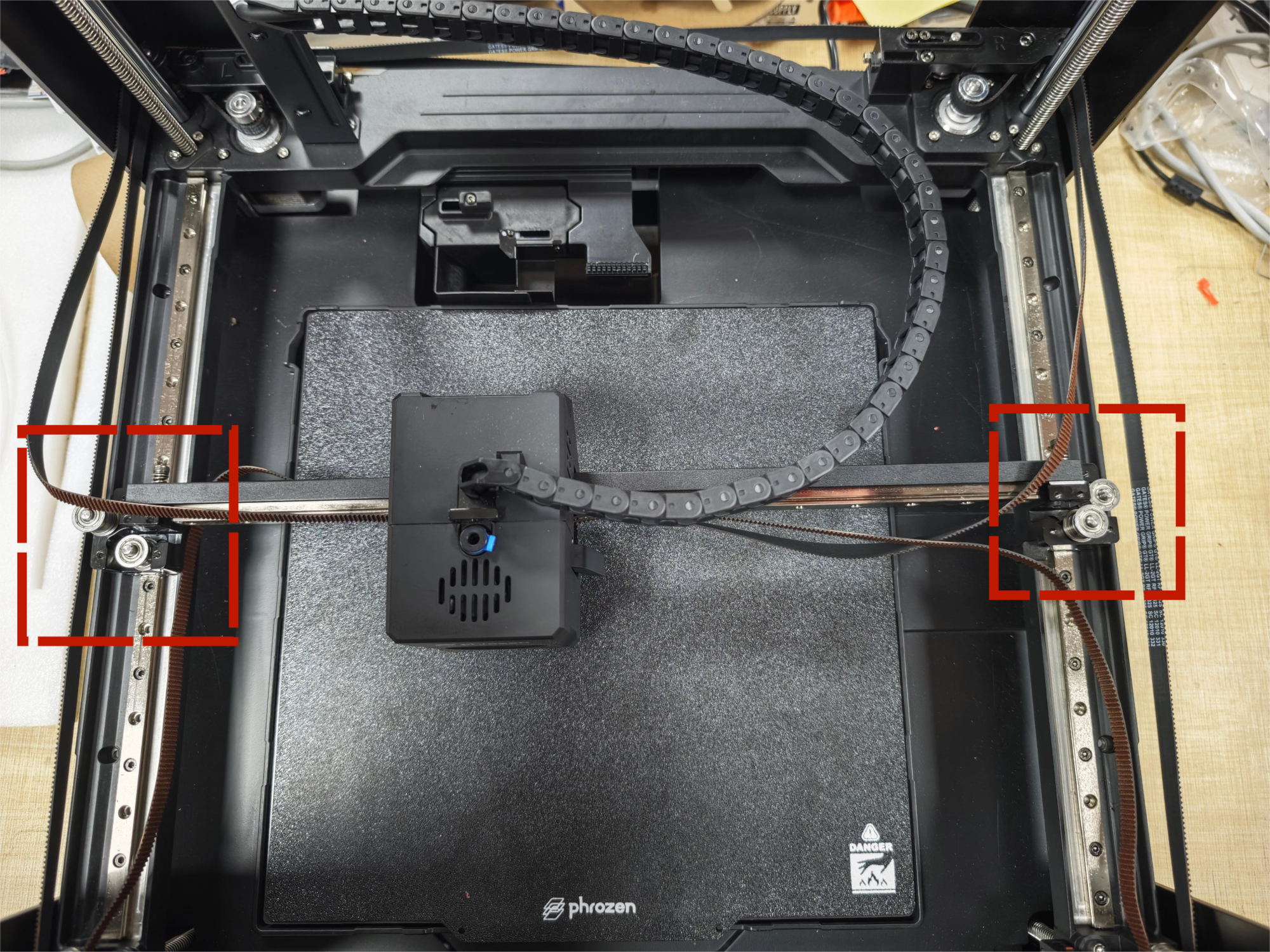

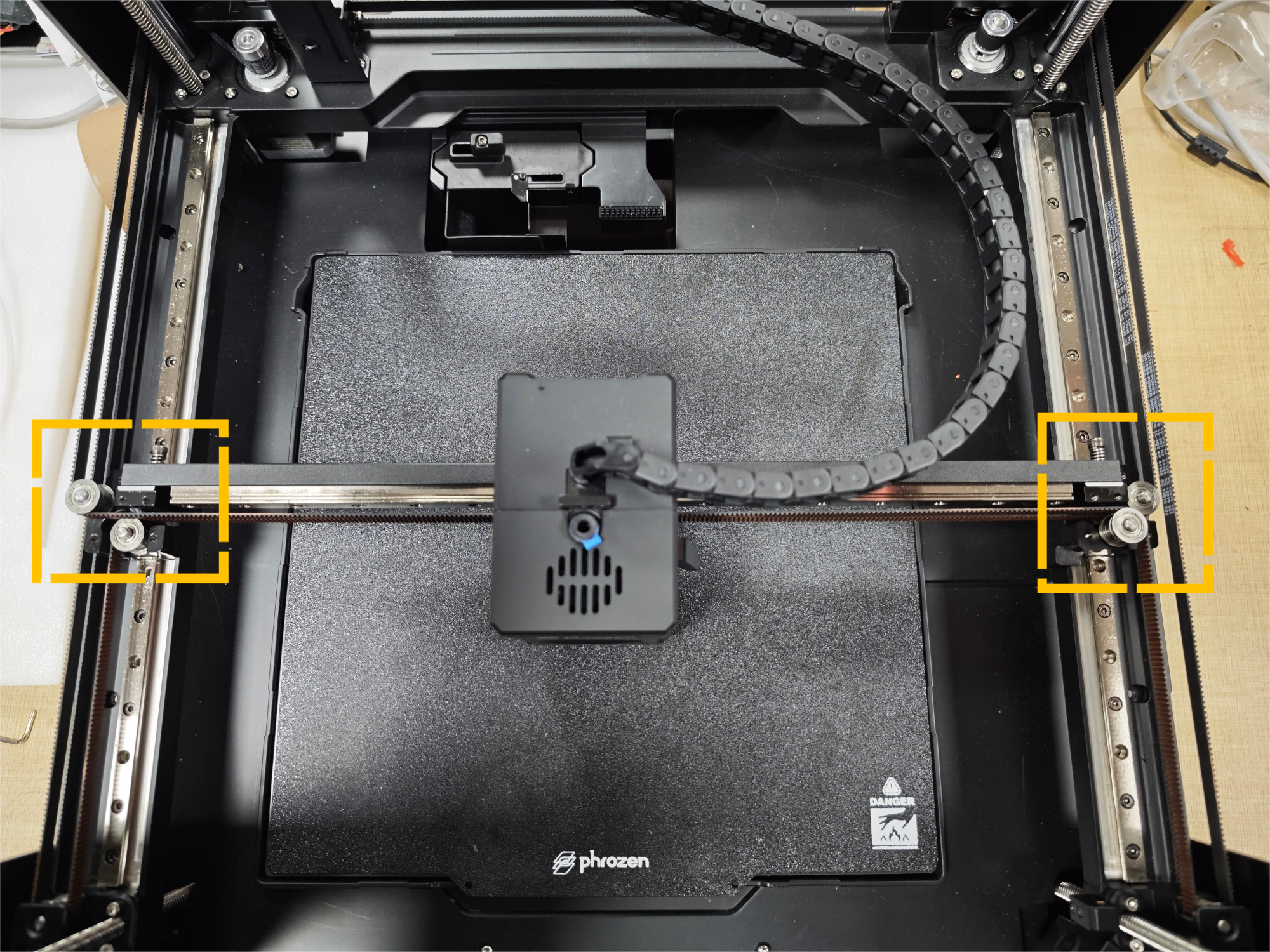

¶ 部件示意图
¶ ————X轴固定块拆装步骤指引————
¶ 1.拆除
¶ 第 1 步 - 释放皮带
请参考 “ XY皮带张紧调节 ”章节中的相关内容，释放张力，让皮带变得松弛。
¶ 第 2 步 - 取出上模块

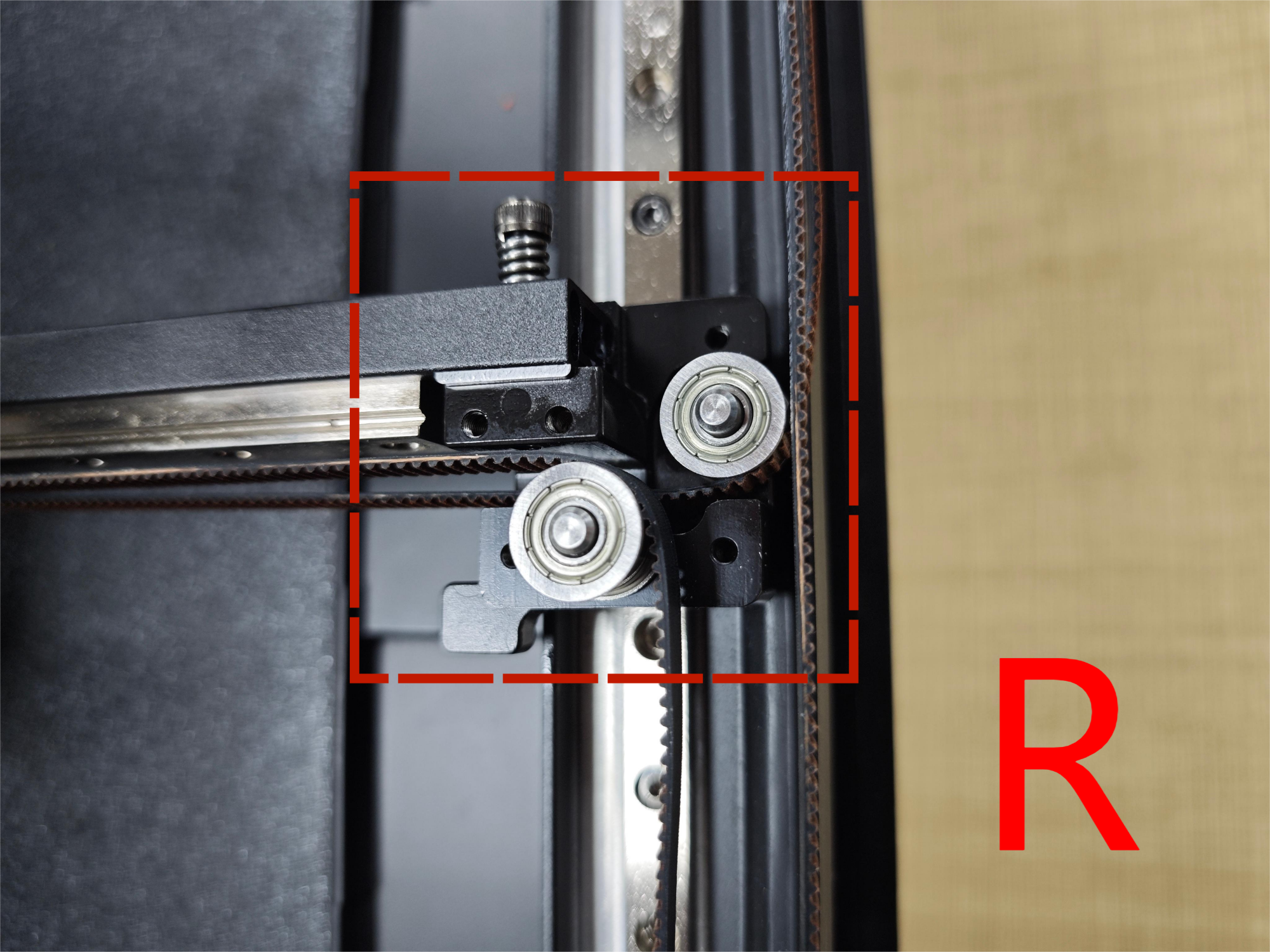

使用H2.5六角扳手取出左右 “上模块” 的固定螺丝，取出上模块。
¶ 第 3 步 - 皮带脱离

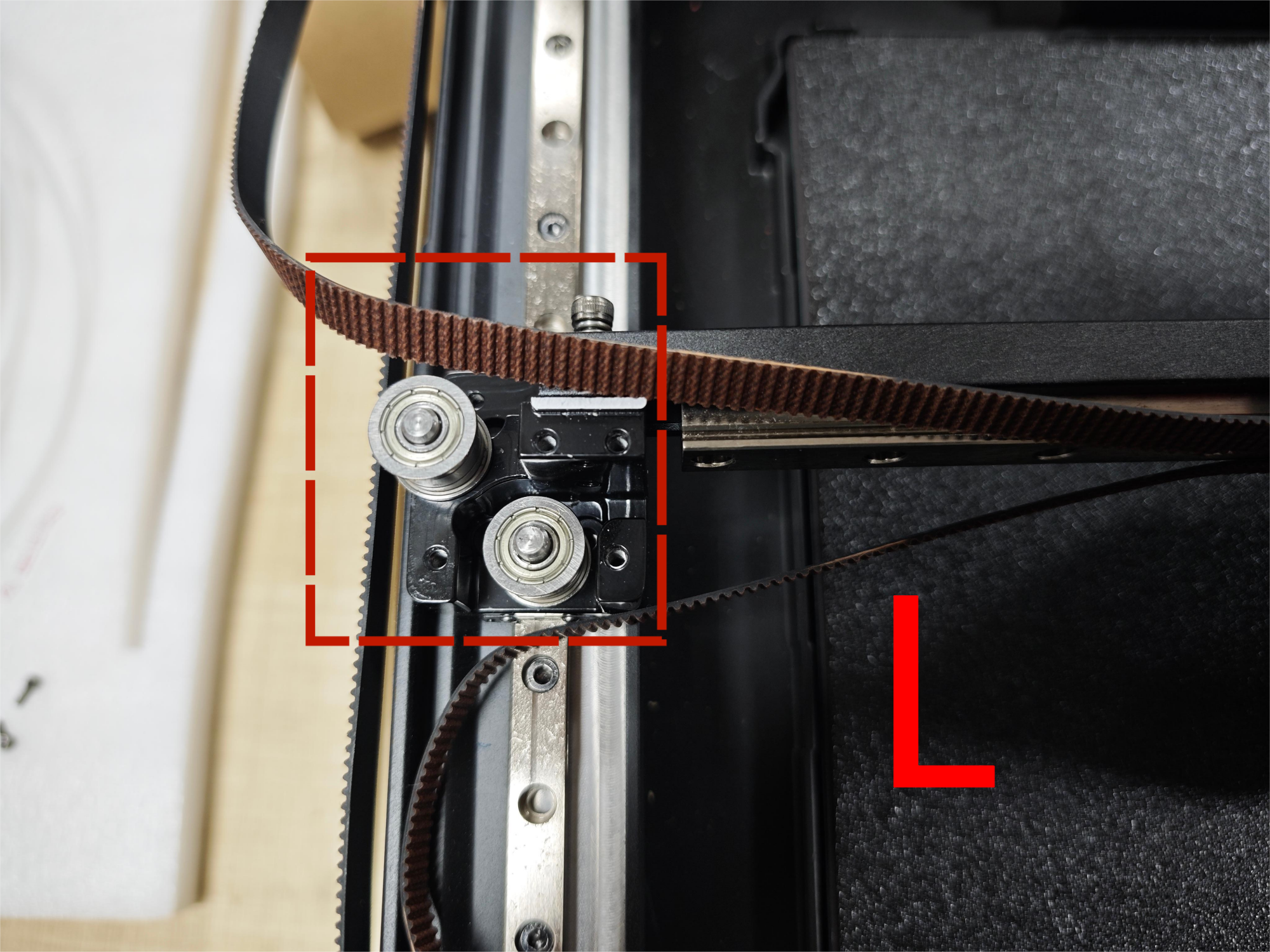

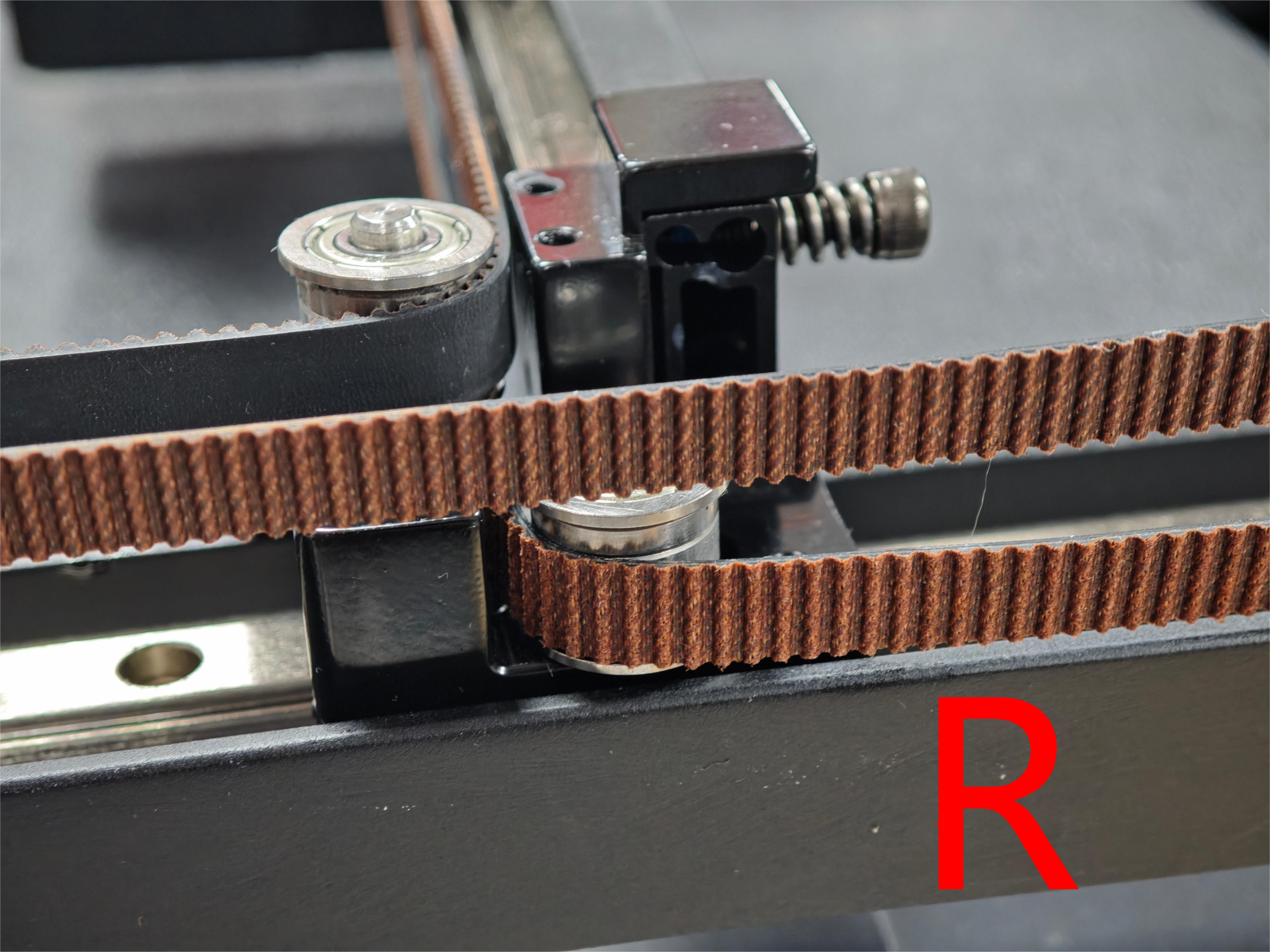

将XY皮带从法兰轴承中脱离。

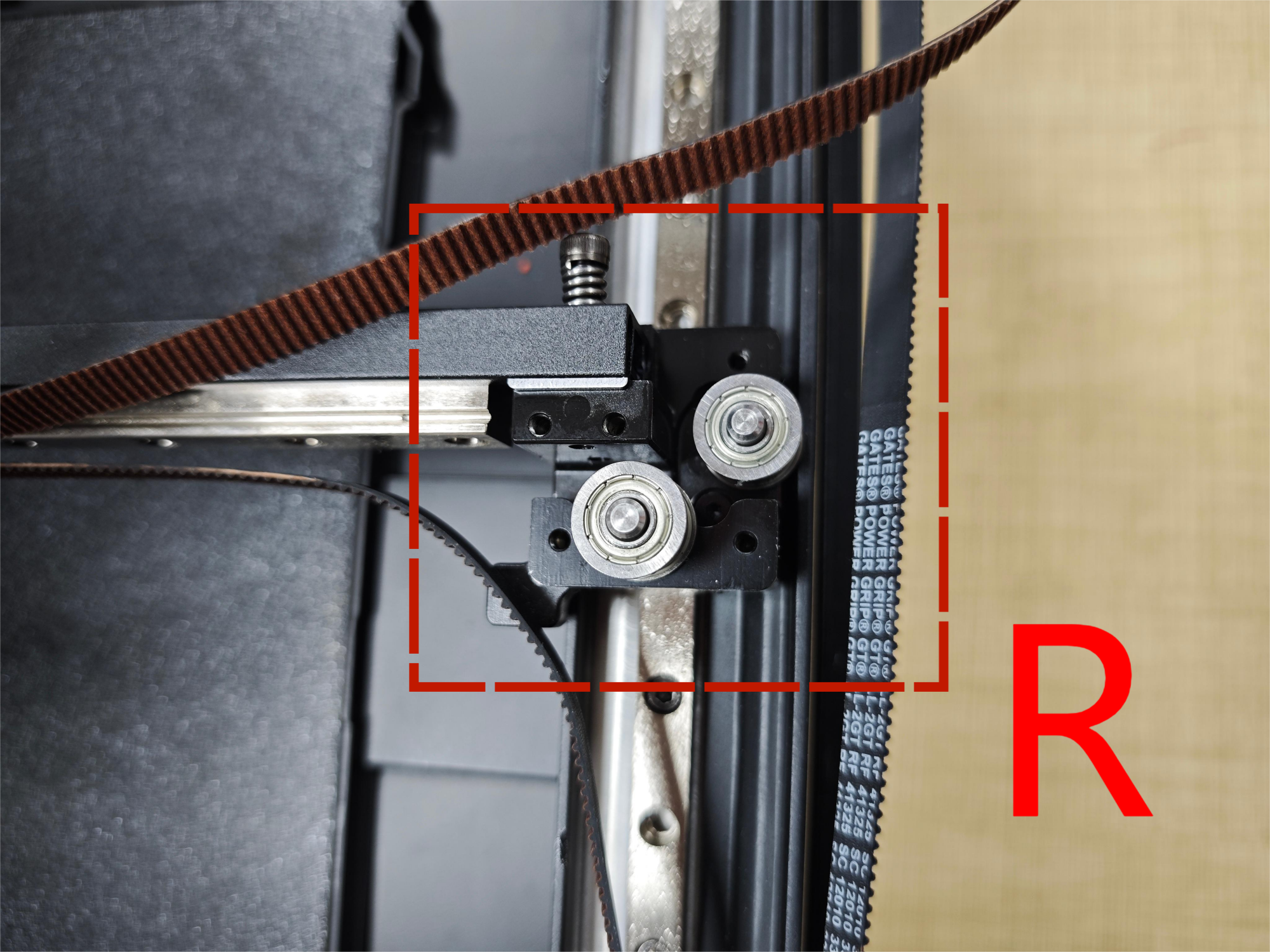

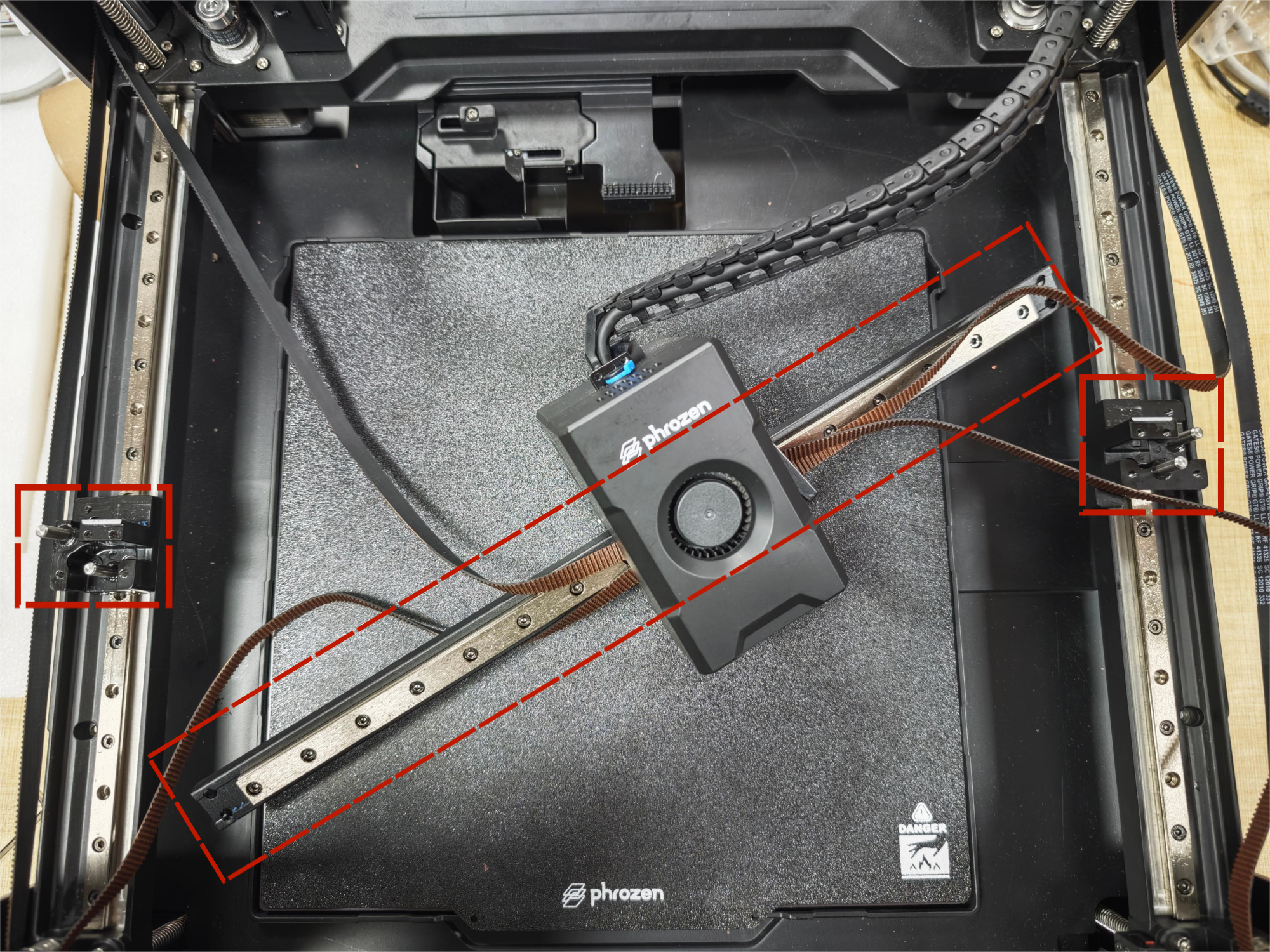

¶ 第 4 步 - 取出法兰轴承和X轴

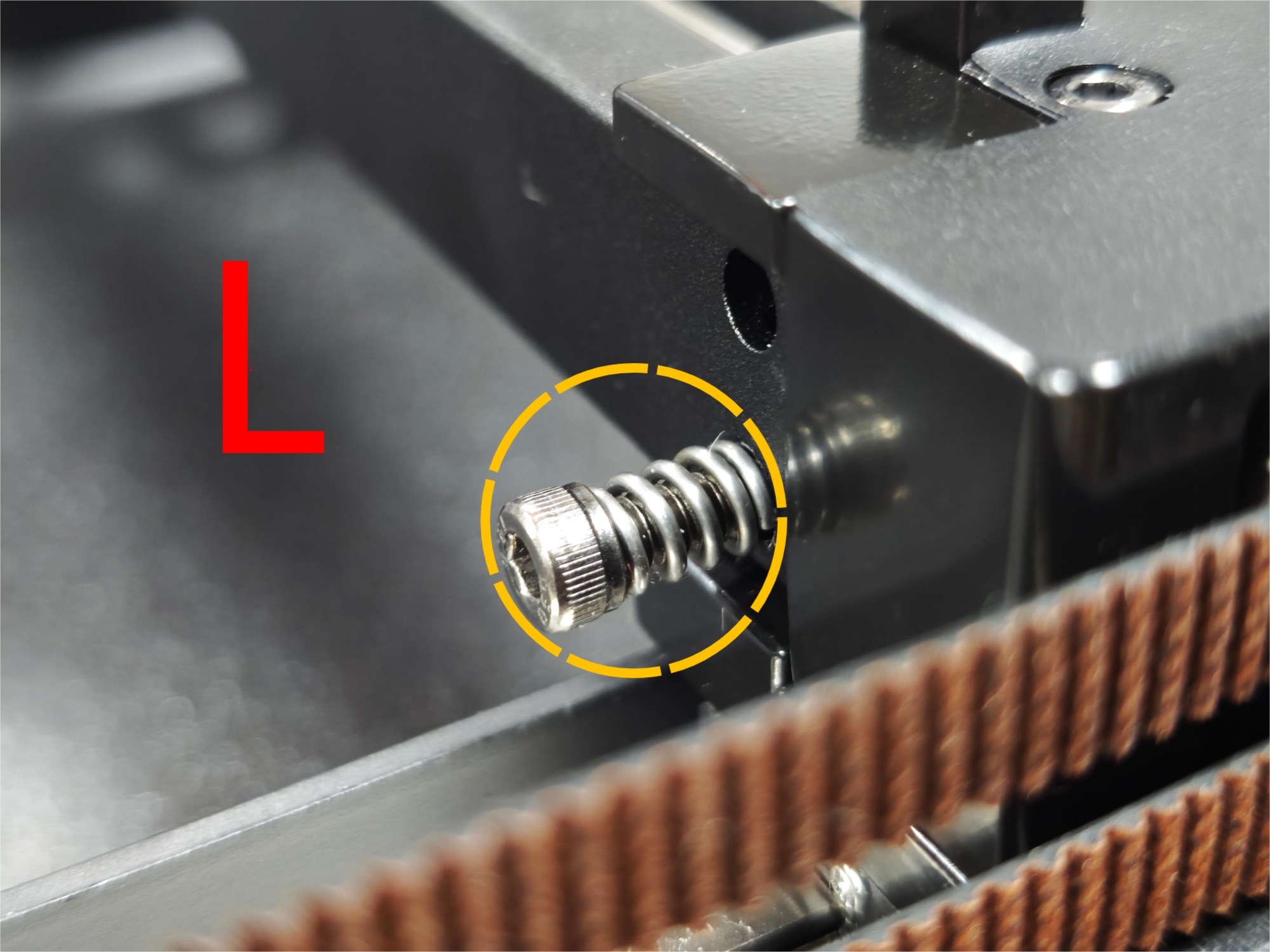

使用 H3.0六角扳手 取出X轴左右固定螺丝和弹簧，取出法兰轴承。
¶ 第 5 步 - 取出下模块

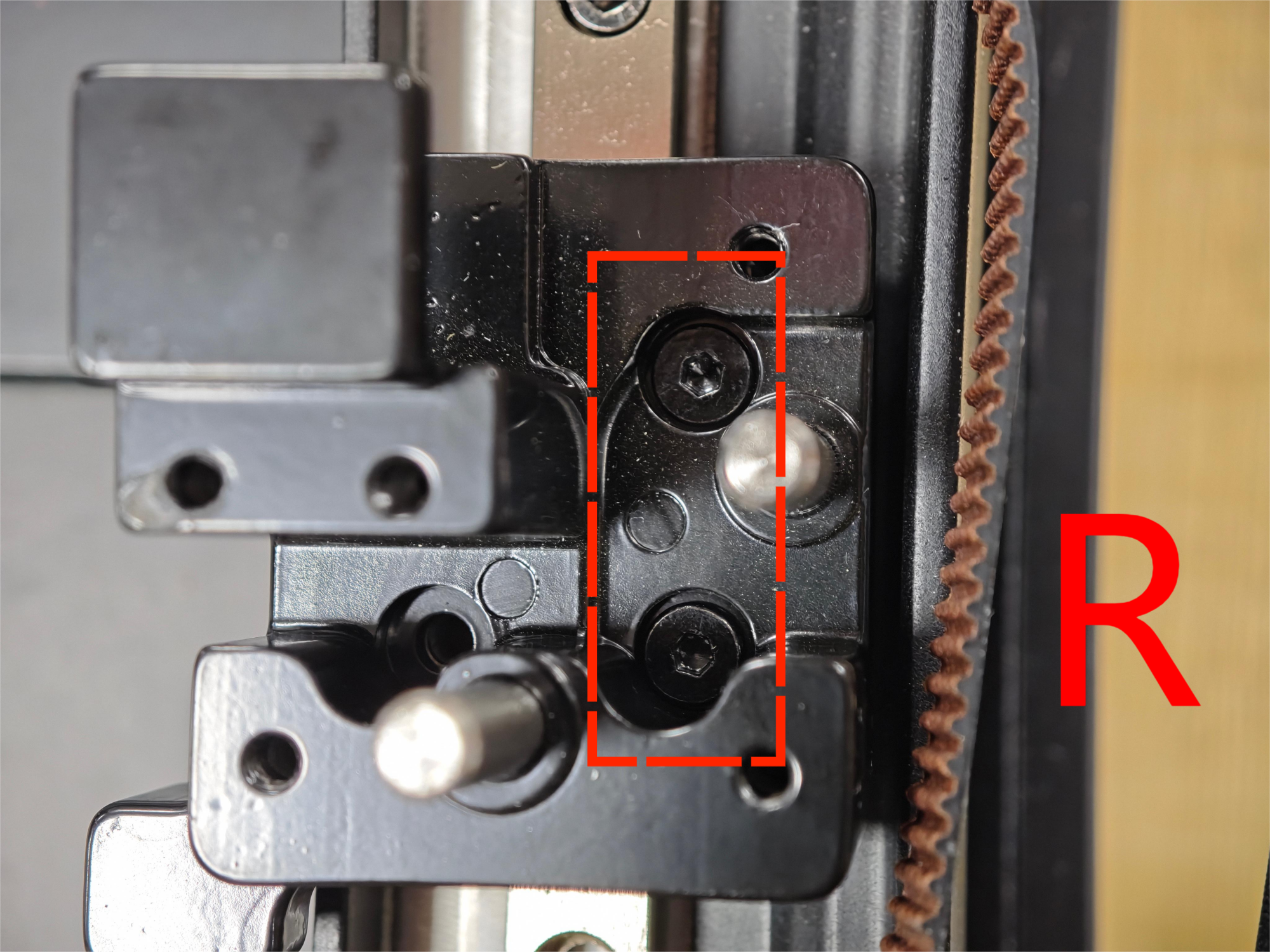

使用 H2.0六角扳手 取出下模块固定螺丝。
¶ 2.安装
¶ 第 1 步 - 固定下模块

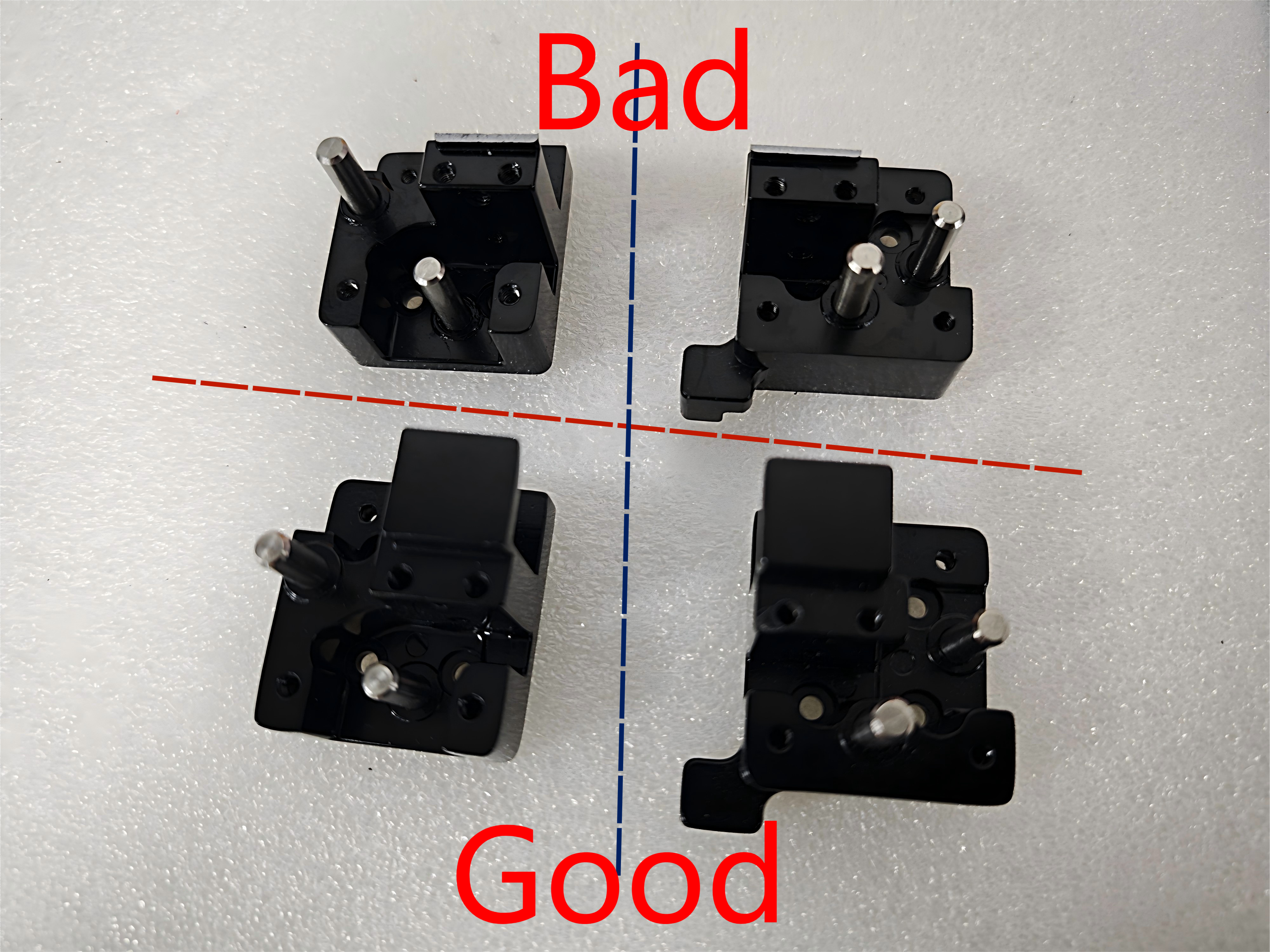

将新的左右 “下模块“ 锁定在Y轴的滑块上。
¶ 第 2 步 - 嵌入法兰轴承和X轴
- 将法兰轴承按照上中下的顺序套入轴销。

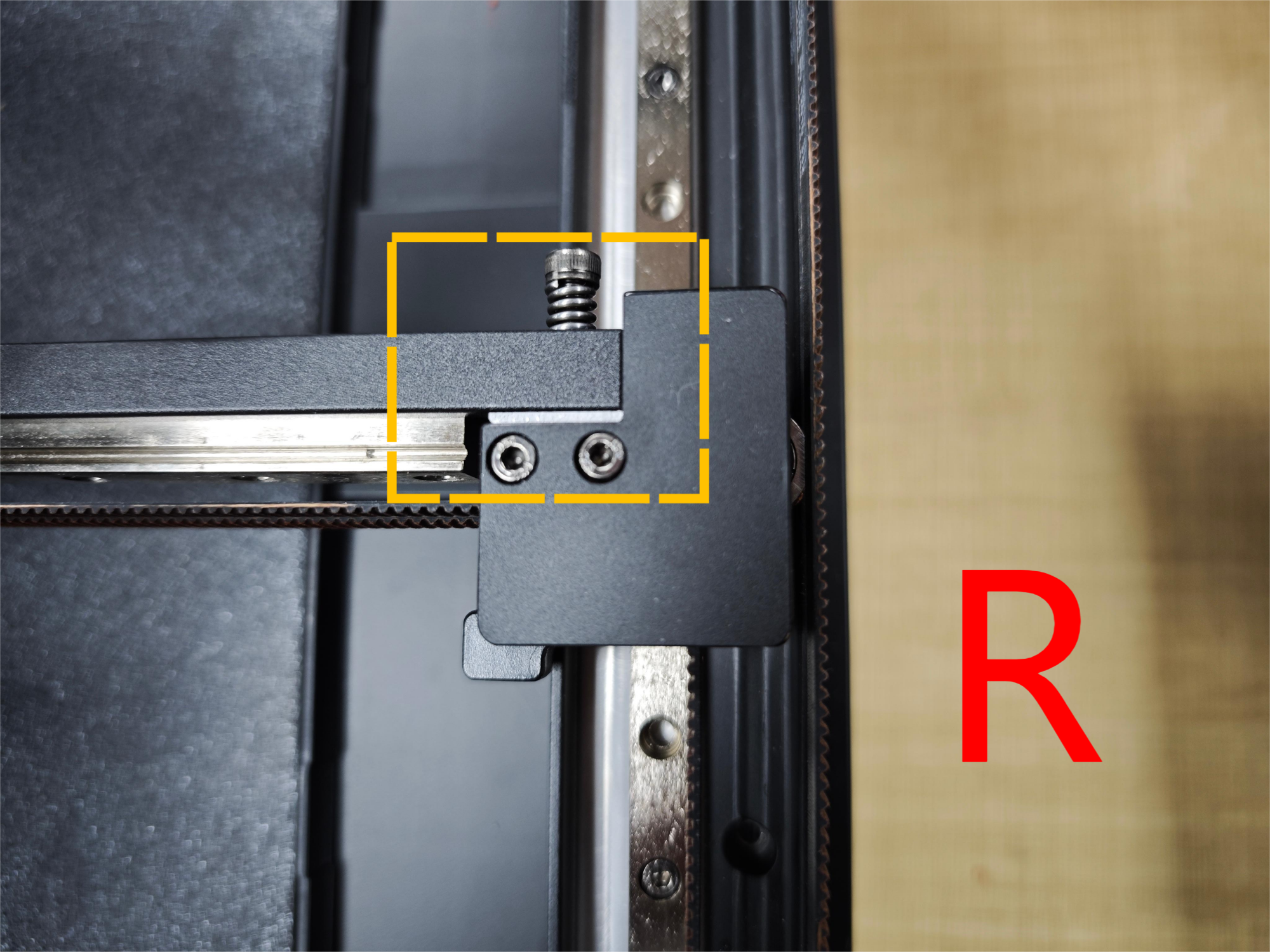

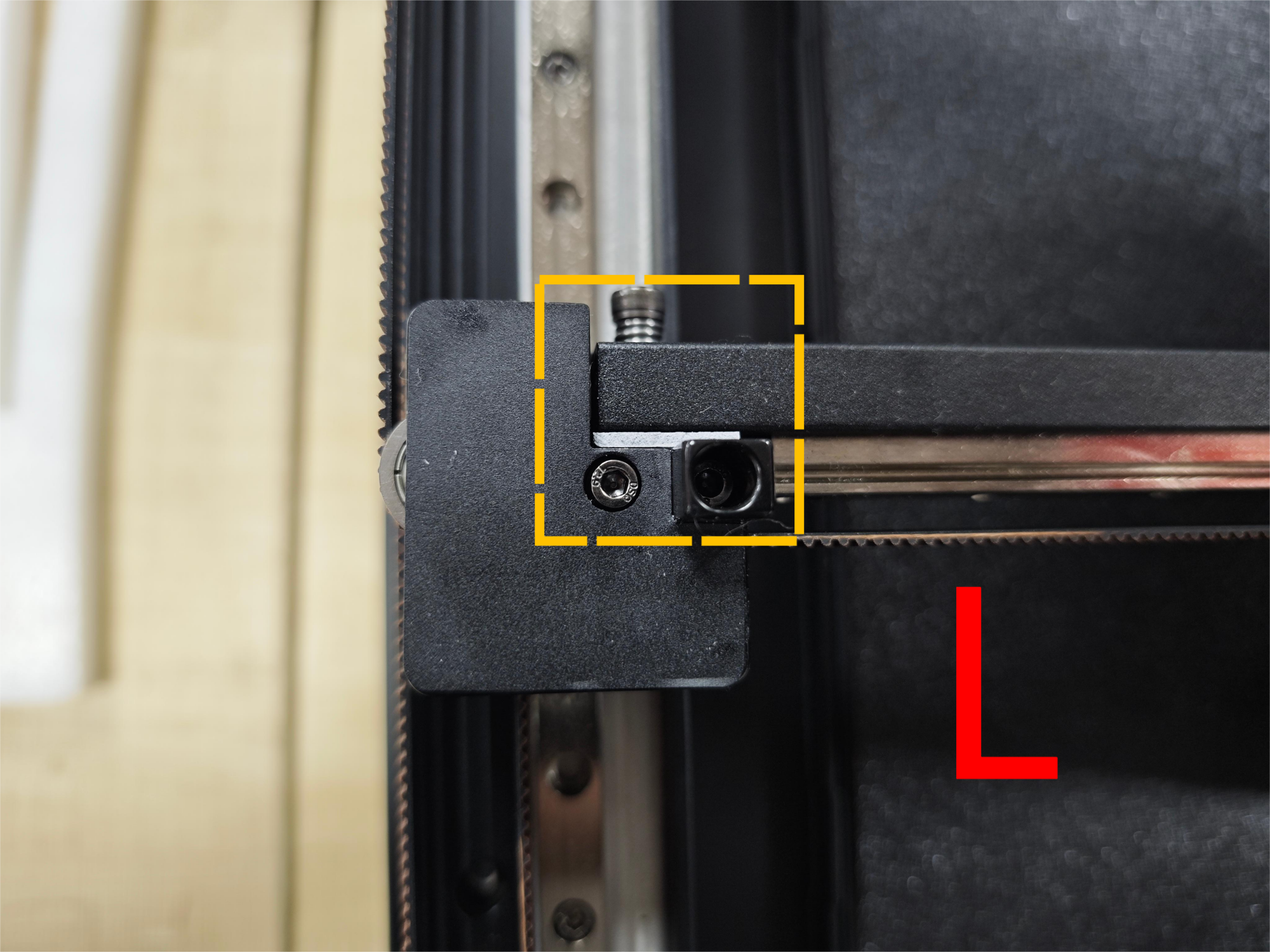

- X轴固定螺丝，分别分布在X轴左侧下方孔、X轴右侧上方孔。将X轴锁在X轴固定块上。（预锁，安装完毕后进行微调。）
¶ 第 3 步 - 皮带复位

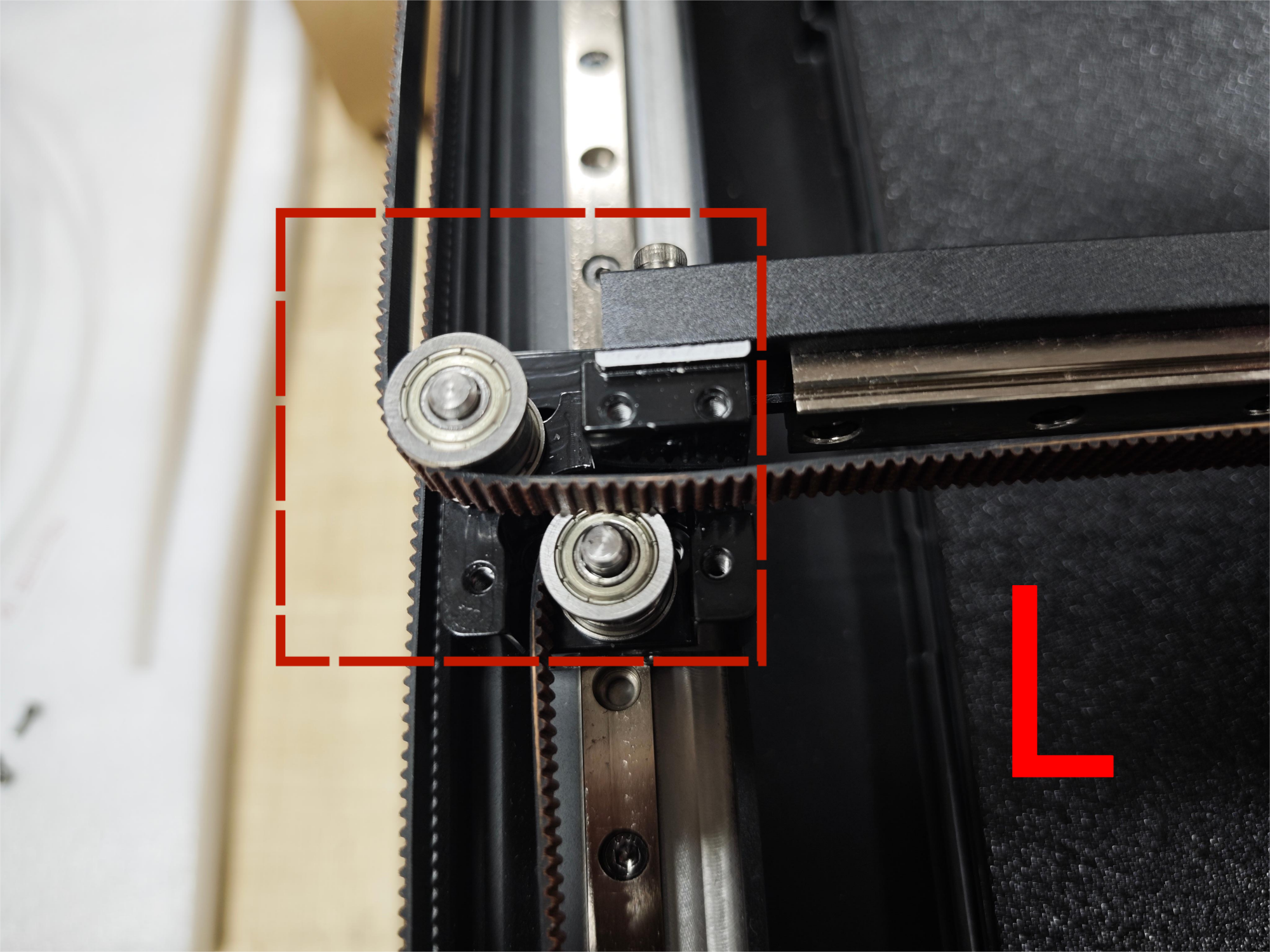

将XY皮带套入法兰轴承中。

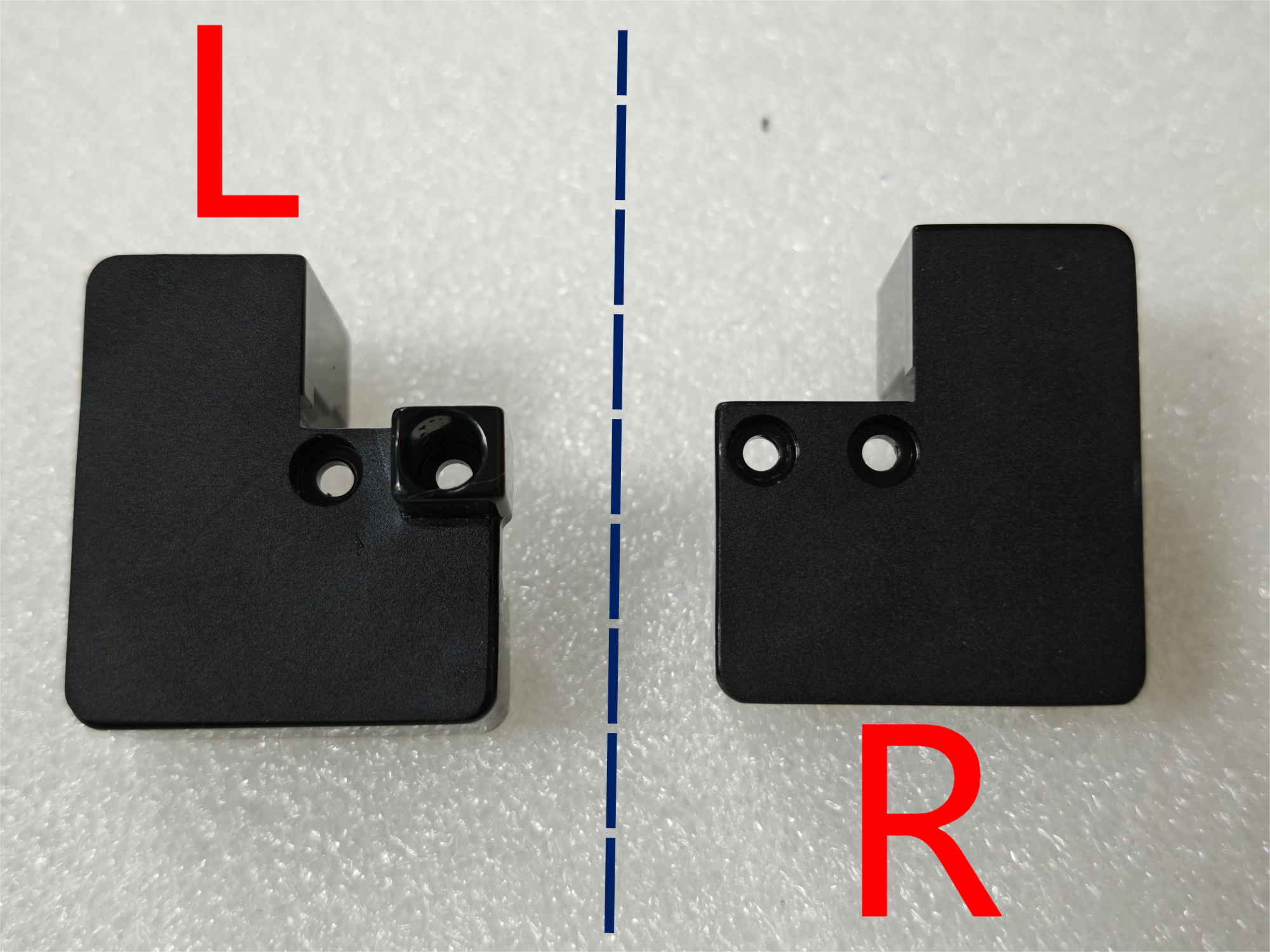

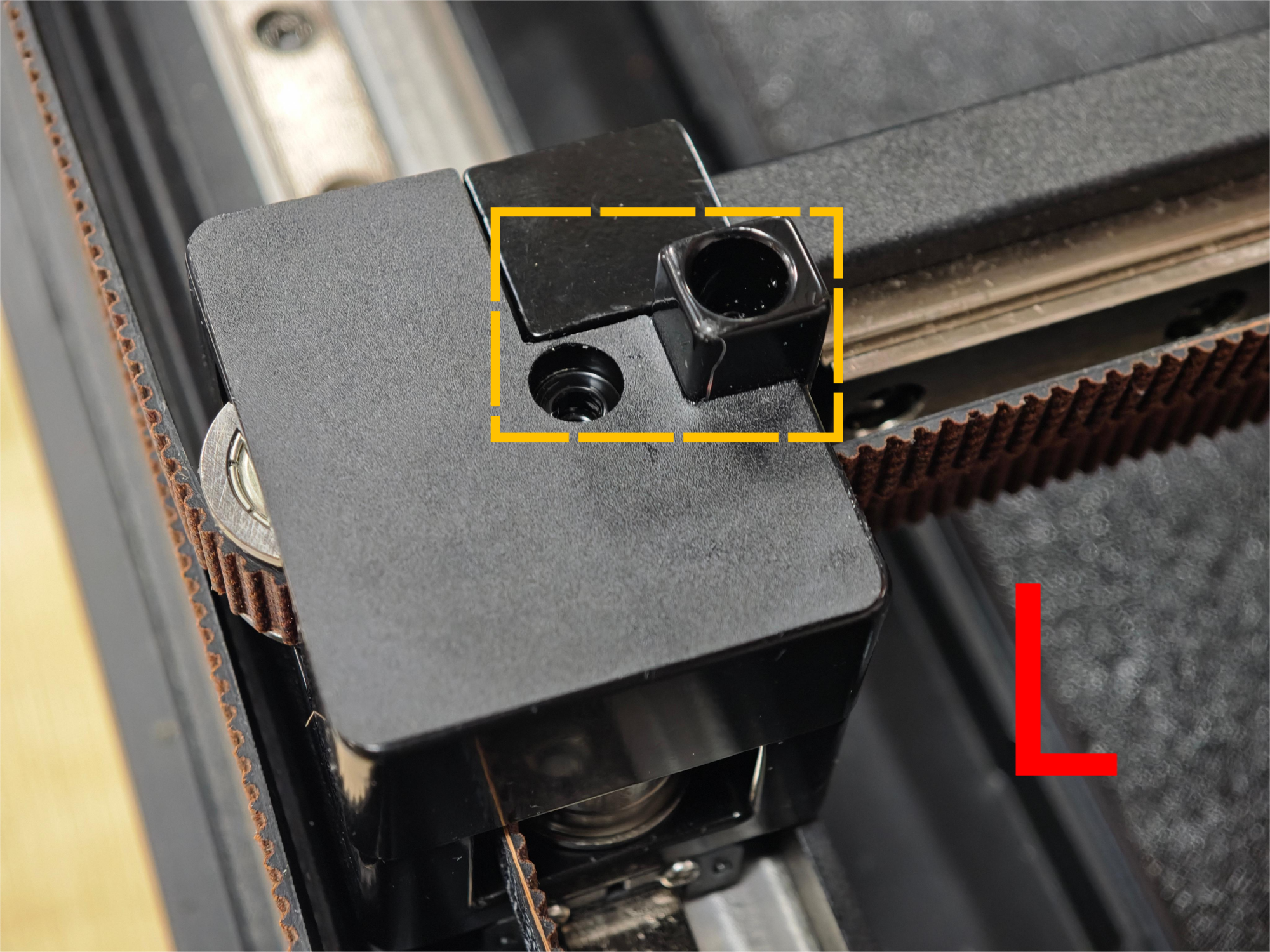

¶ 第 4 步 - 固定上模块
锁回上模块固定螺丝。
¶ 第 5 步 - 调整X轴固定螺丝
- 确认X轴固定螺丝，是否分布在X轴左侧下方孔、X轴右侧上方孔。微调固定螺丝。

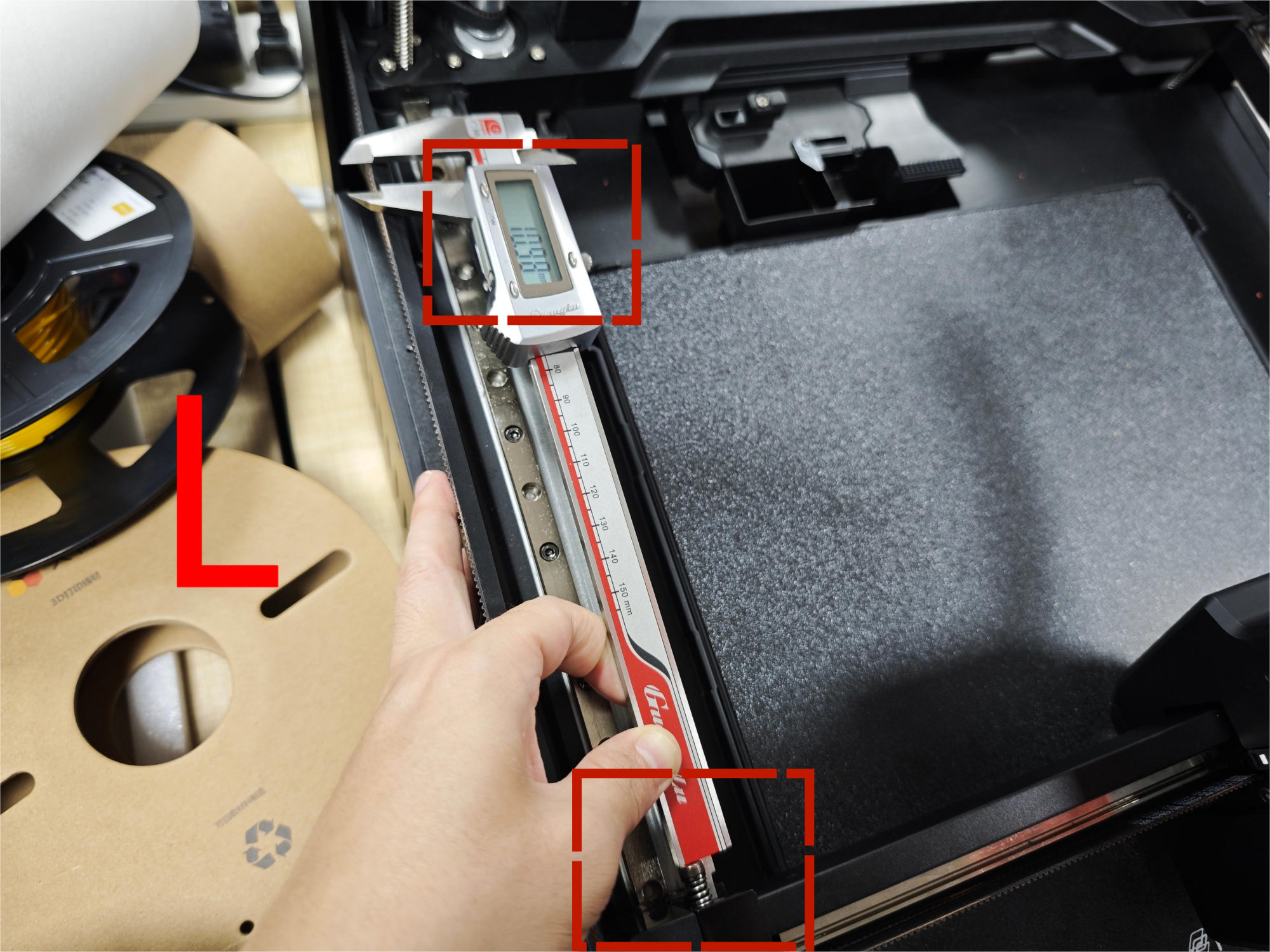

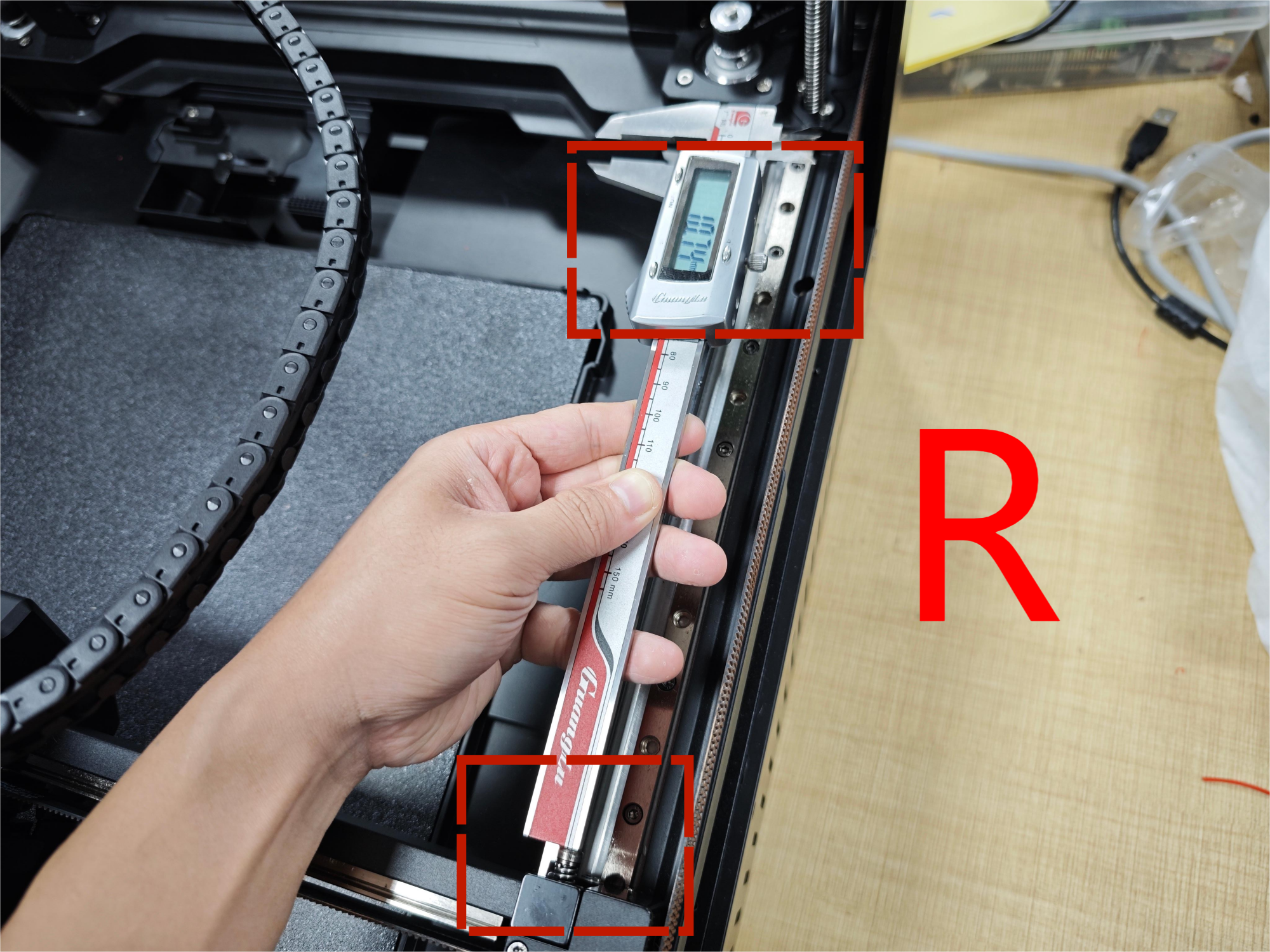

- 使用卡尺对螺丝长度进行测量，螺帽面和X轴型材面的高差以10mm为基准，通过拧动螺丝使得左右固定螺丝长度一致。
