¶ 所需工具
H2.0&H2.5六角扳手 镊子 剪钳
¶ 安全警告和注意事项
①请确保打印机处于断电状态后进行拆装操作，严禁在通电的状态下进行任何操作！
②使用剪钳剥离红胶时，请注意不要损坏端口。并尽可能的清除掉端子和端口上的红胶残留物，以免插入时，端子将红胶带入端口，造成接触不良。
¶ 通用拆装步骤指引
¶ 1.拆装底盖
¶ ————触控屏拆装步骤指引
¶ 1.拆除

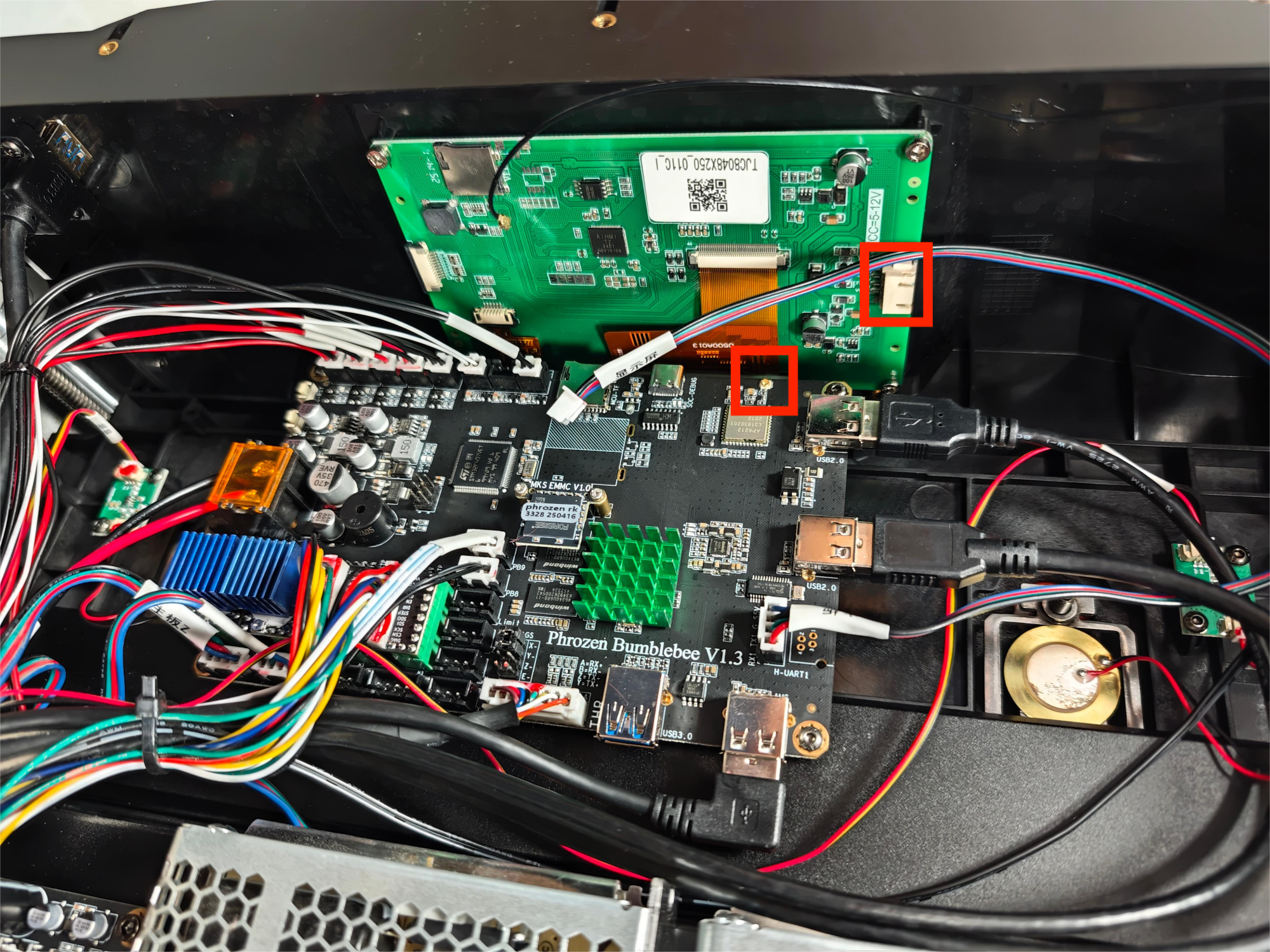

¶ 第 1 步 - 解除连接
- 使用剪钳剥离触控屏端子上的红胶，拔出触控屏电缆。
- 用指甲扣出金属端子，断开WIFI天线连接。
¶ 第 2 步 - 解除主板固定
- 由于主板和显示屏的位置问题，拆除触控屏必须先解除主板固定。
- 不需要移除主板上的电缆，将手放在主板下方，先取出固定在机身底座型材上的2颗固定螺丝和垫柱，将螺丝和垫柱收纳保存好。具体详情请参考 “ 主板 ” 章节中的相关内容。
¶ 第 3 步 - 取出触控屏
取出4颗触控屏固定螺丝，取出触控屏。
¶ 2.安装
¶ 第 1 步 - 区分触控屏朝向
- 注意区分触控屏方向。以免错误安装，屏幕视觉反转。
- 注意WIFI天线。安装屏幕时，应先将天线拿起，在放入屏幕固定，以免屏幕压住天线。
¶ 第 2 步 - 固定触控屏
将触控屏以正确方向放入，锁紧4颗固定螺丝。
¶ 第 3 步 - 主板固定和连接
- 请不要遗漏垫柱，将垫柱连同主板一起用螺丝固定。具体详情请参考 “ 主板 ” 章节中的相关内容。
- 接入触控屏电缆和WIFI天线。
