¶ 所需工具
H2.0&H2.5六角扳手 对高架
¶ 安全警告和注意事项
①如使用了手动控制Z轴运动，必须双手同时匀速缓慢的拉动Z1和Z2皮带，以免左右施力不均衡阻碍丝杆运动。并及时解除运动框架倾斜的错误状态，以免造成丝杆发生不可逆的形变。
②丝杆必须平置于桌面，不得以两端出现高差的姿态放置，以免造成丝杆发生不可逆的形变。
¶ 通用拆装步骤指引
¶ ①拆装底盖和机身侧板

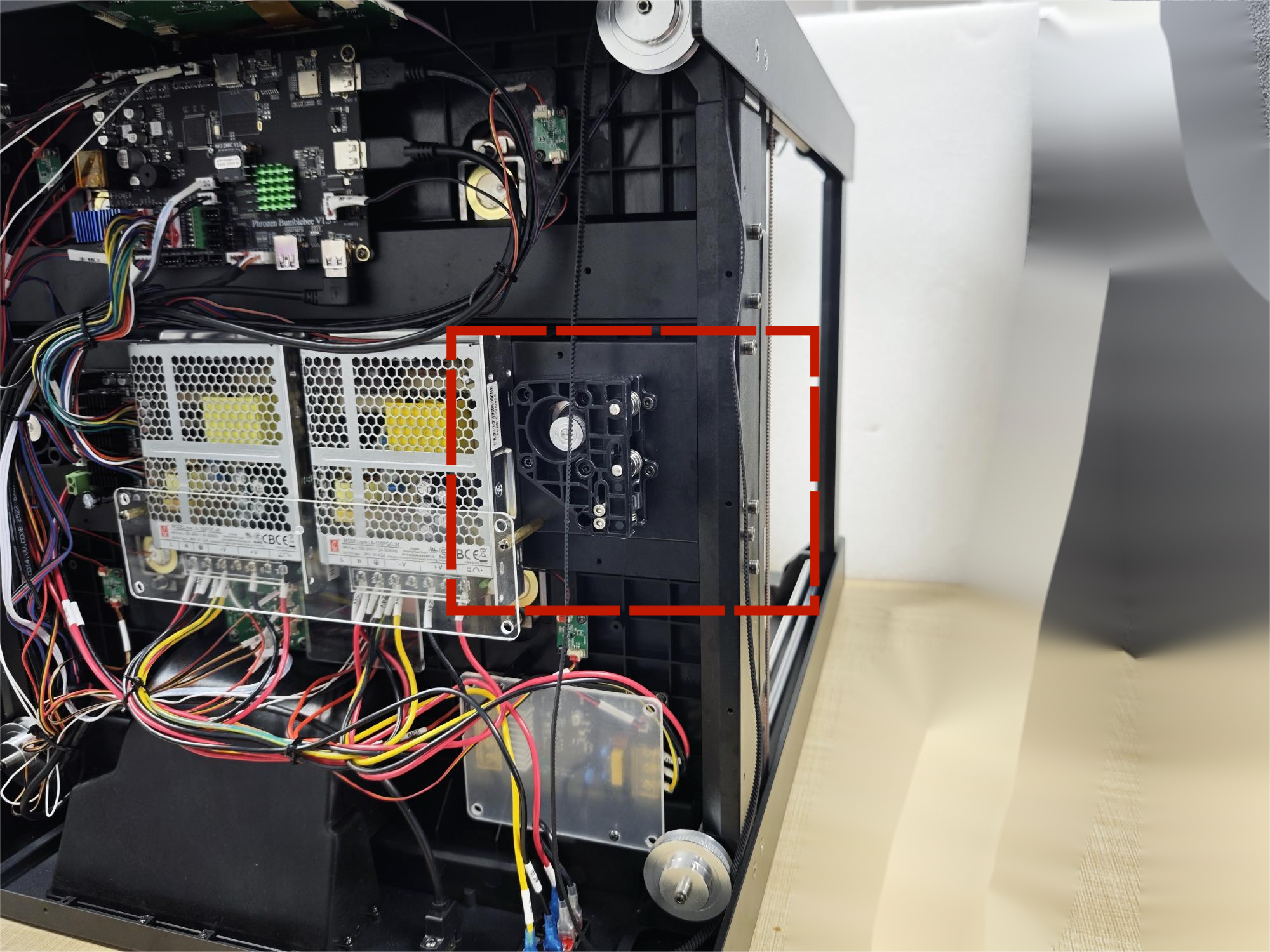

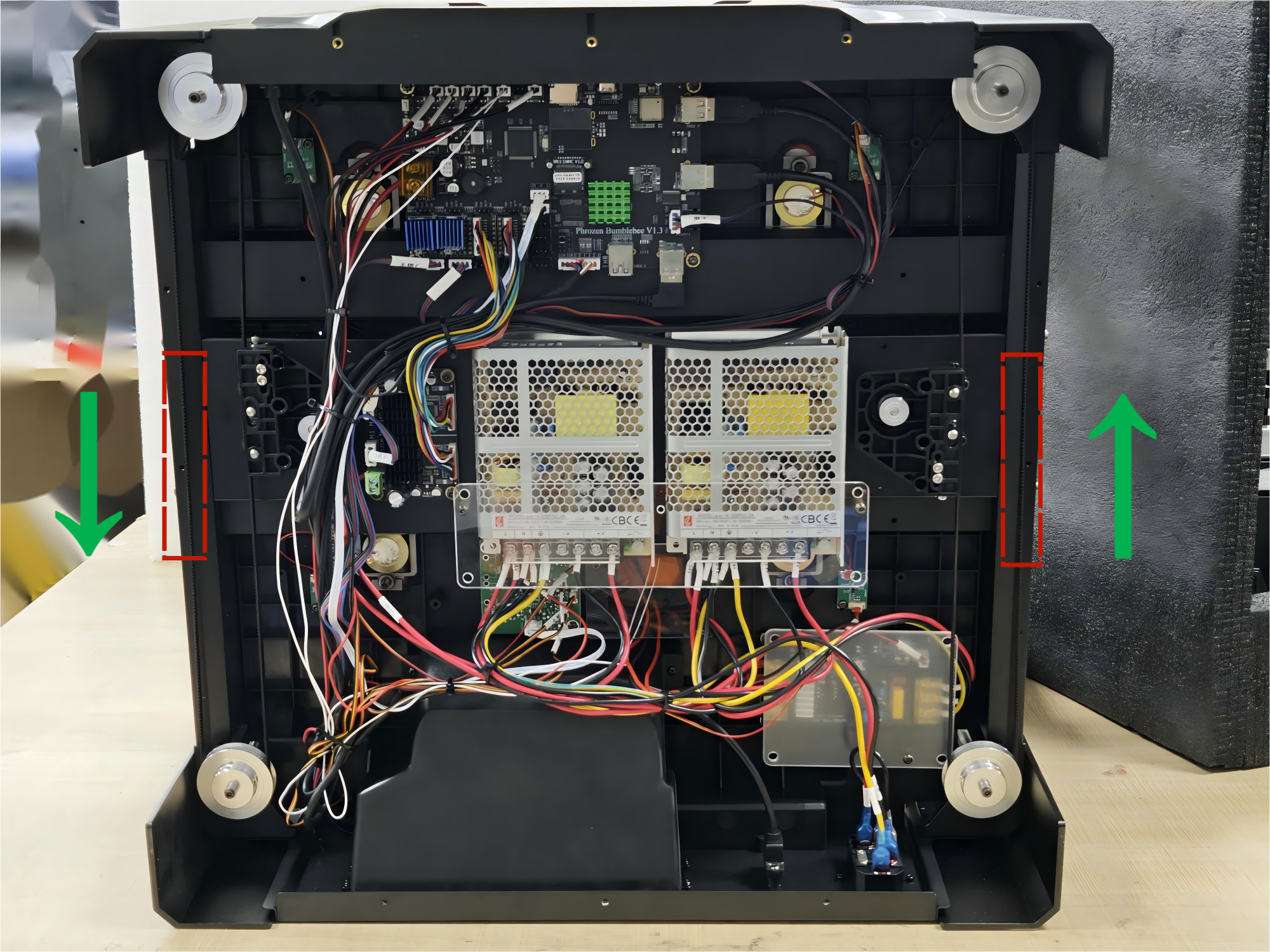

- 清空工作台，确保桌面无异物后，拔掉开关电缆，将打印机向后倾倒90°，平置于桌面。
- 取出底盖上所有的固定螺丝，拆除底盖。再取出左右侧板的固定螺丝，拆除侧板。
¶ ————丝杆拆装步骤指引————
¶ 1.拆除
¶ 第 1 步 - 固定对高架

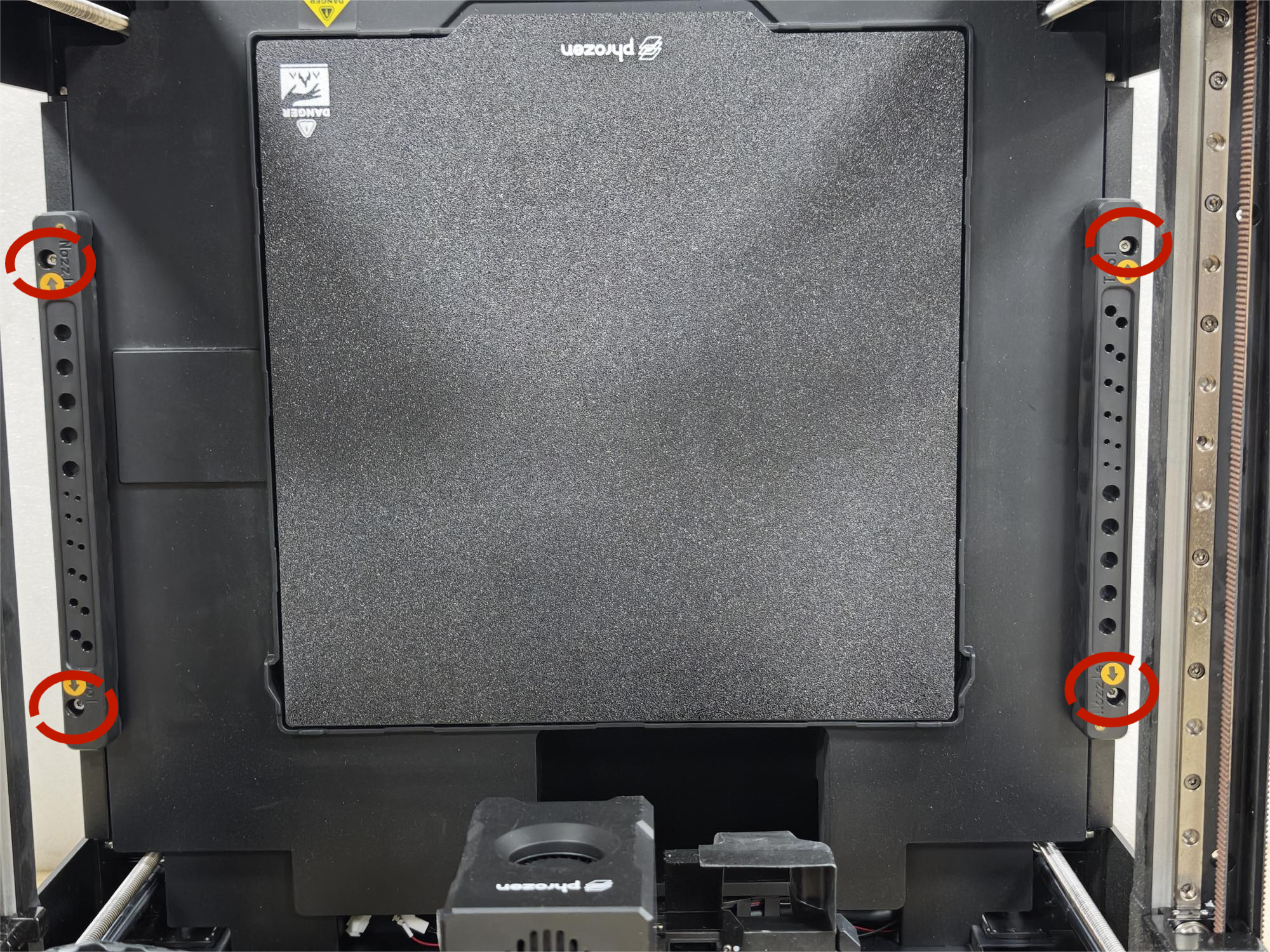

- 双手匀速缓慢的拉动同时Z1和Z2皮带，控制Z轴向上移动。将对高架固定在机身左右两侧。
- 双手匀速缓慢的拉动同时Z1和Z2皮带，控制Z轴向下移动。降低Y框架，使其与对高架贴合。
¶ 第 2 步 - 取出同步皮带

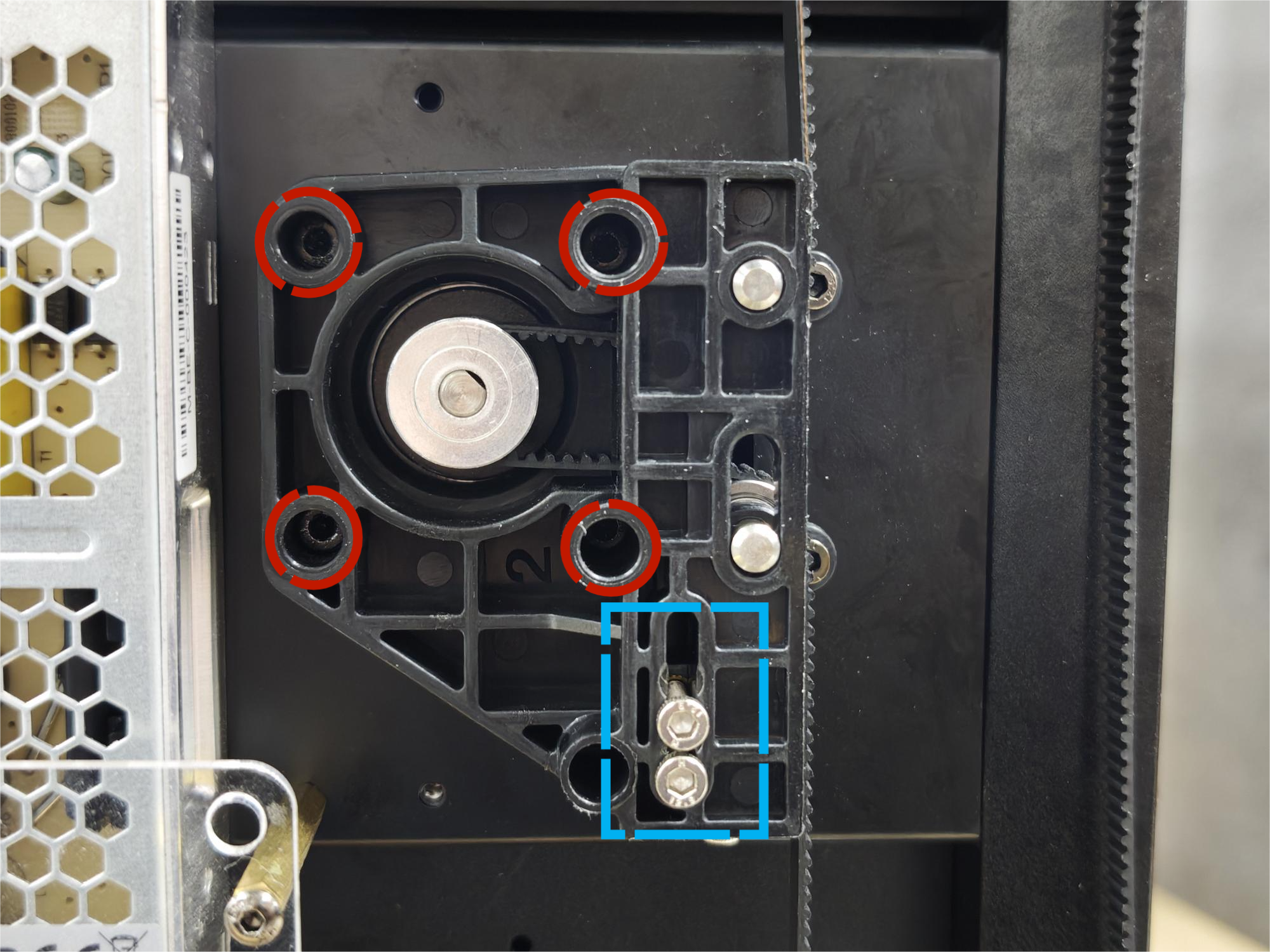

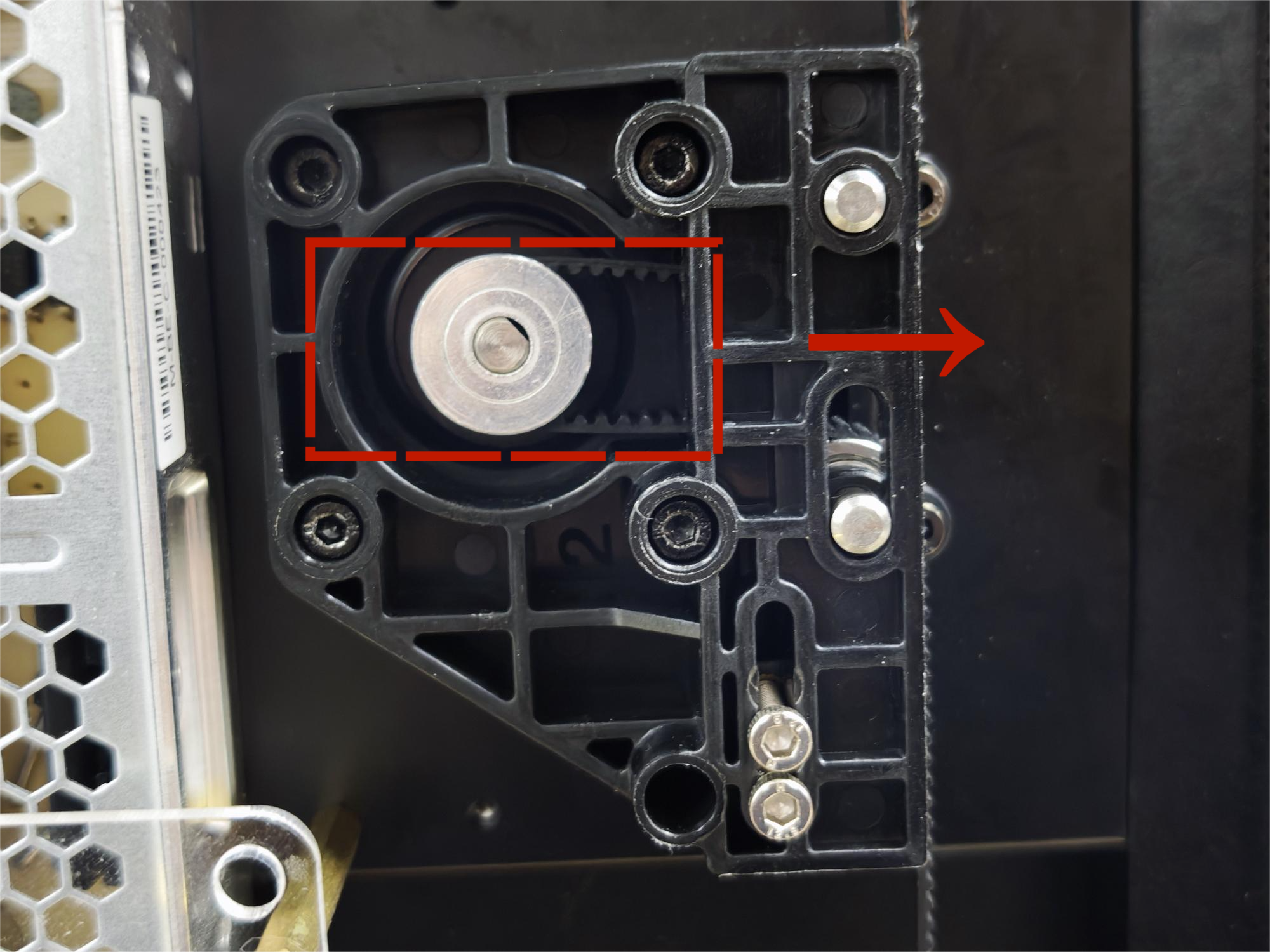

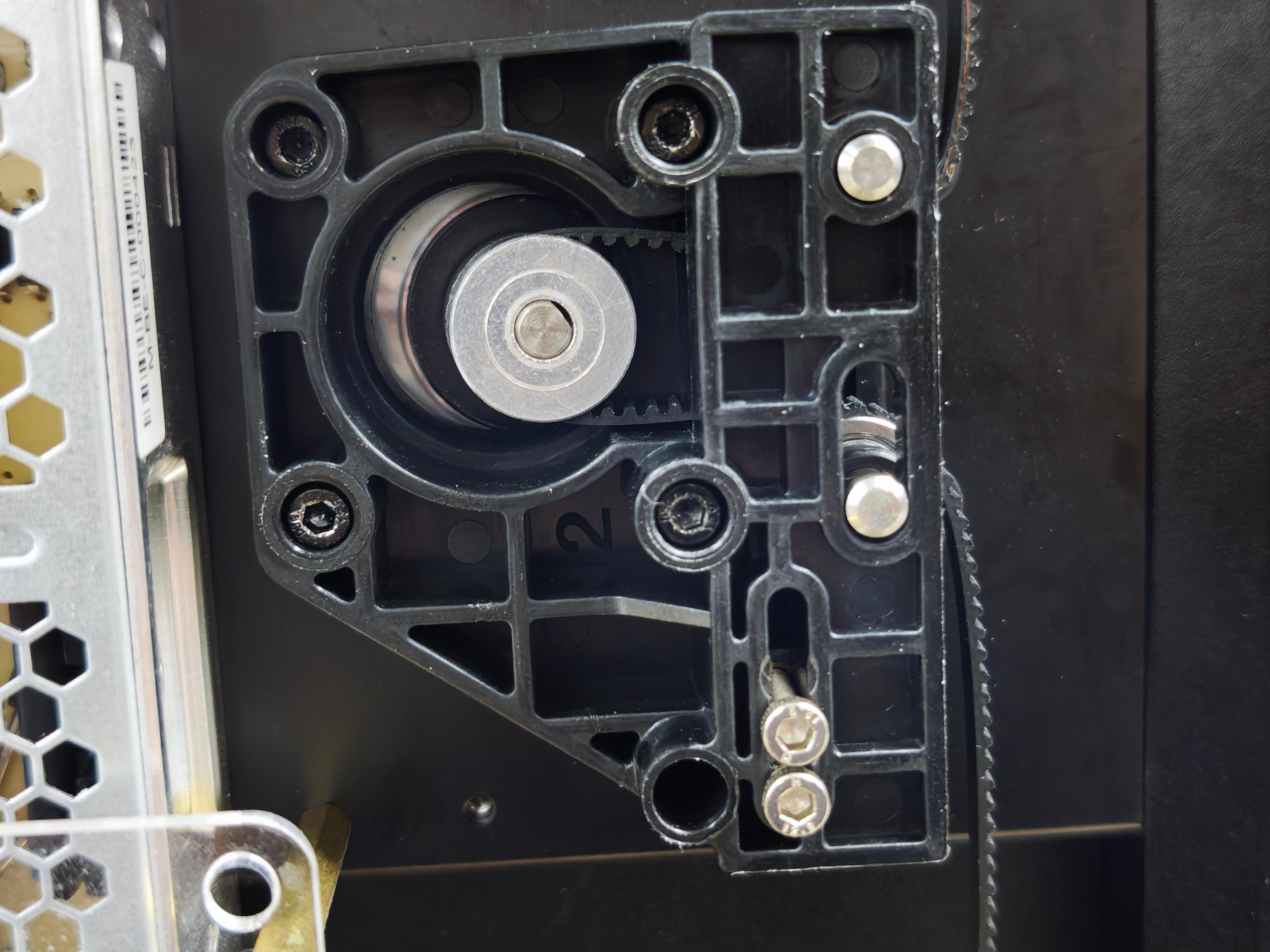

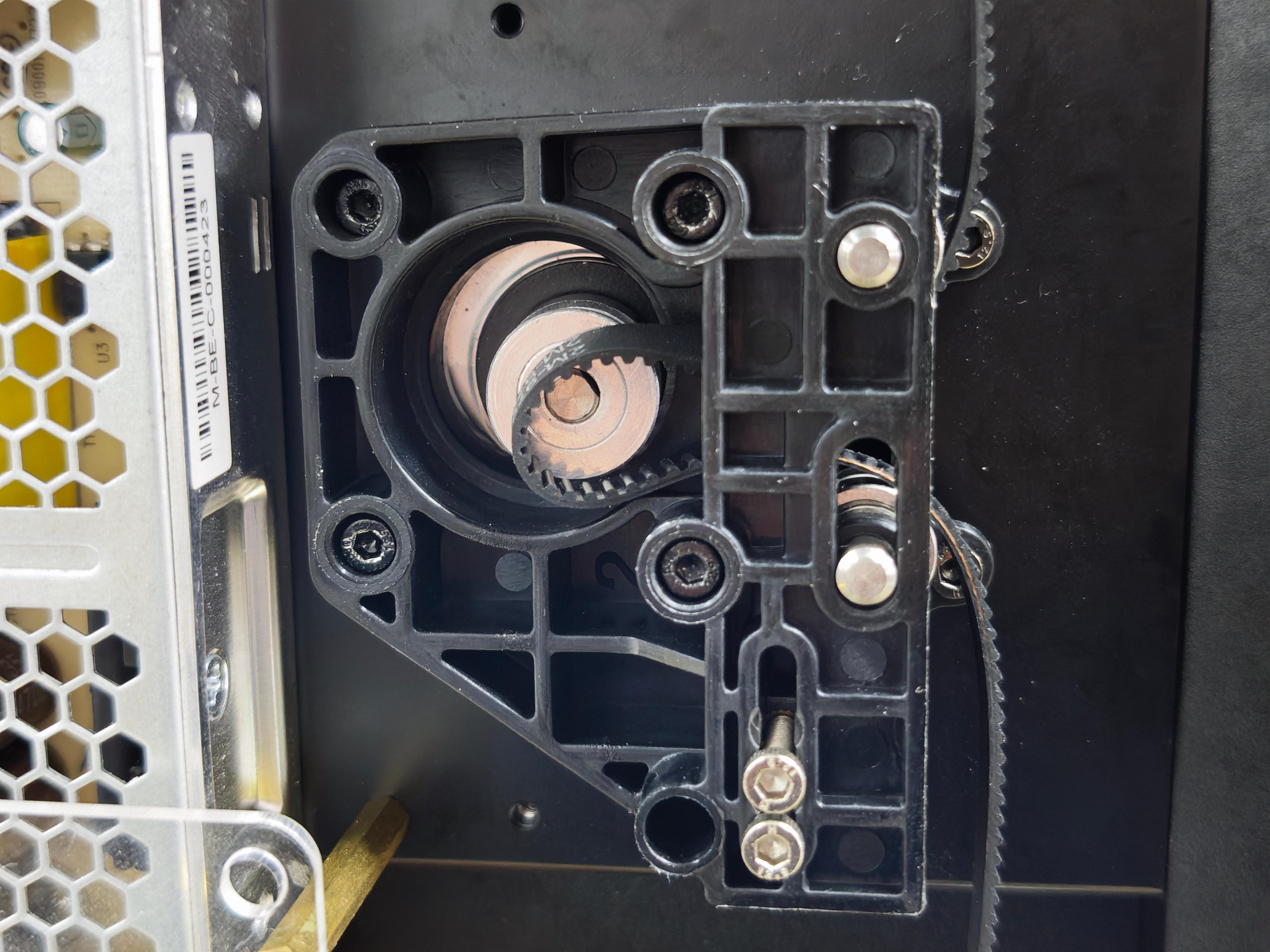

请参考 “ Z皮带张紧调节 ” 和 “ Z同步皮带 ” 章节中的内容。调节Z皮带张紧，让滑块处于“完全释放”状态，将皮带保持在最松弛的状态。拧松但不取出4颗电机固定螺丝，偏置同步带轮，拆除同步皮带。
¶ 第 3 步 - 取出同步带轮

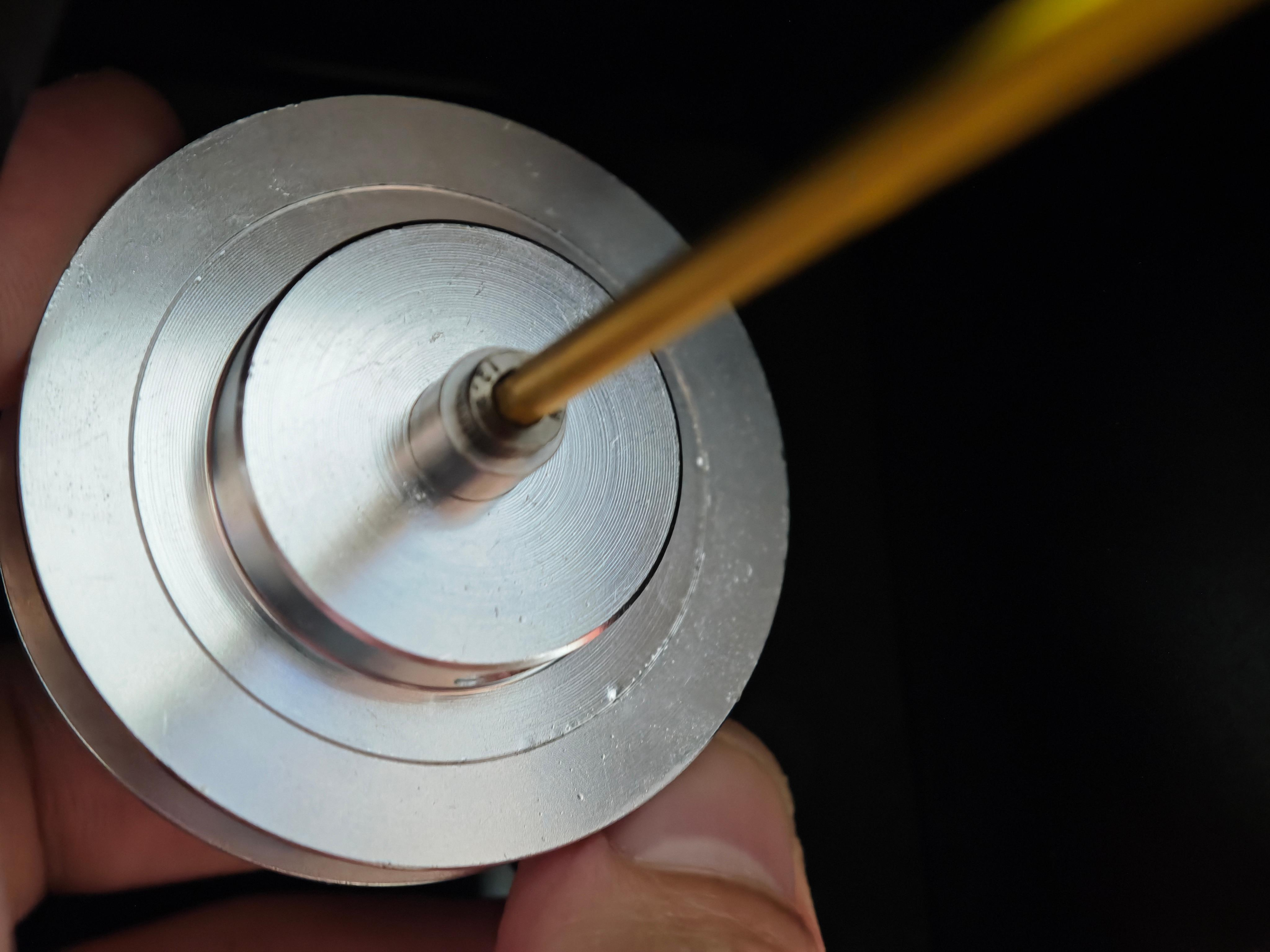

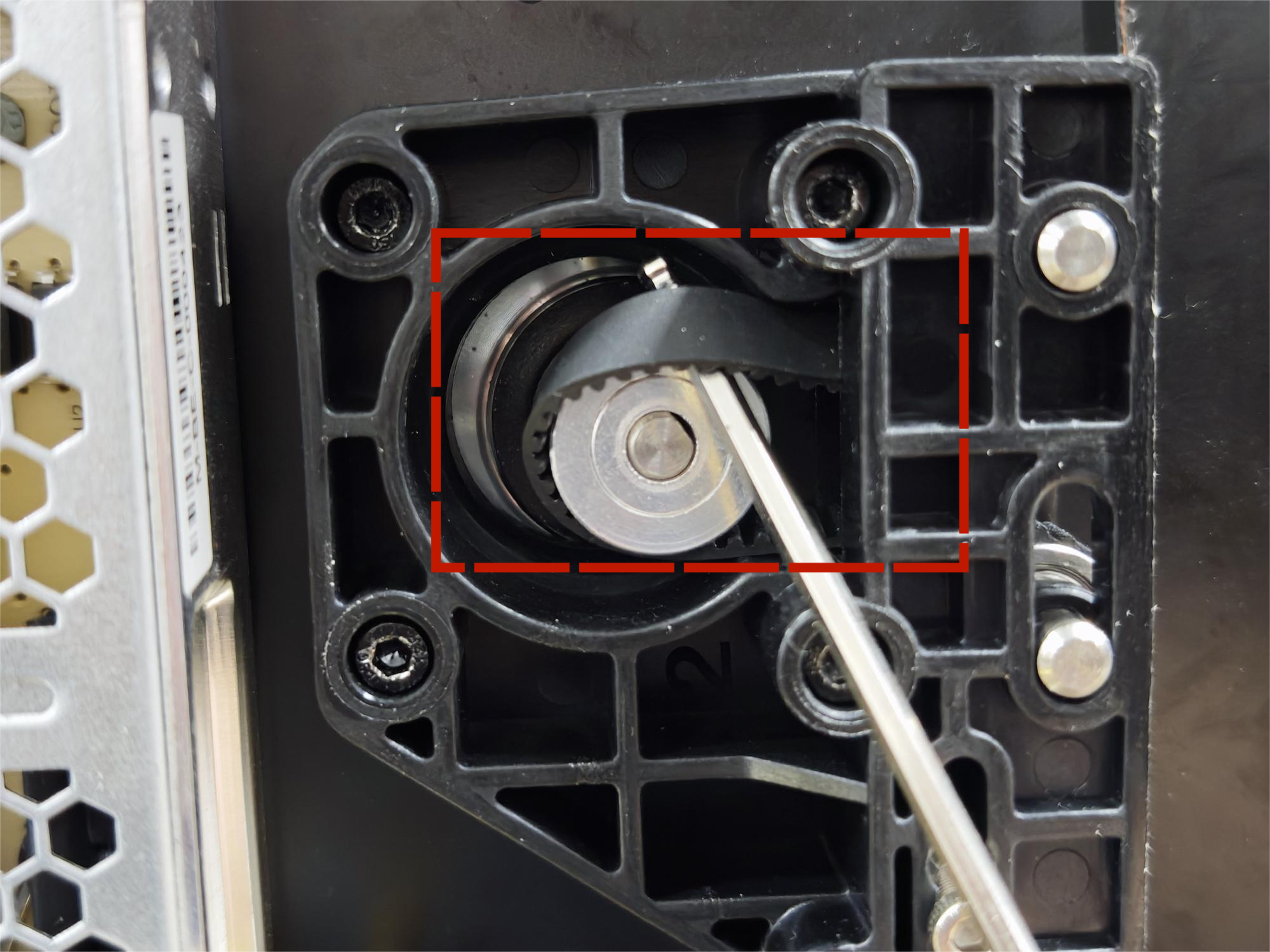

- 用手捏紧同步带轮，取出丝杆尾端的固定螺丝和垫柱。
- 一个Z轴同步带轮有2颗机米螺丝，螺丝孔的朝向可能会存在阻碍，使得扳手无法进入。用手逆时针转动同步带轮，将螺丝孔的方向调整到空旷的区域。依次拧松但不取出颗机米螺丝，取出同步带轮和垫柱。
¶ 第 4 步 - 固定Y框架

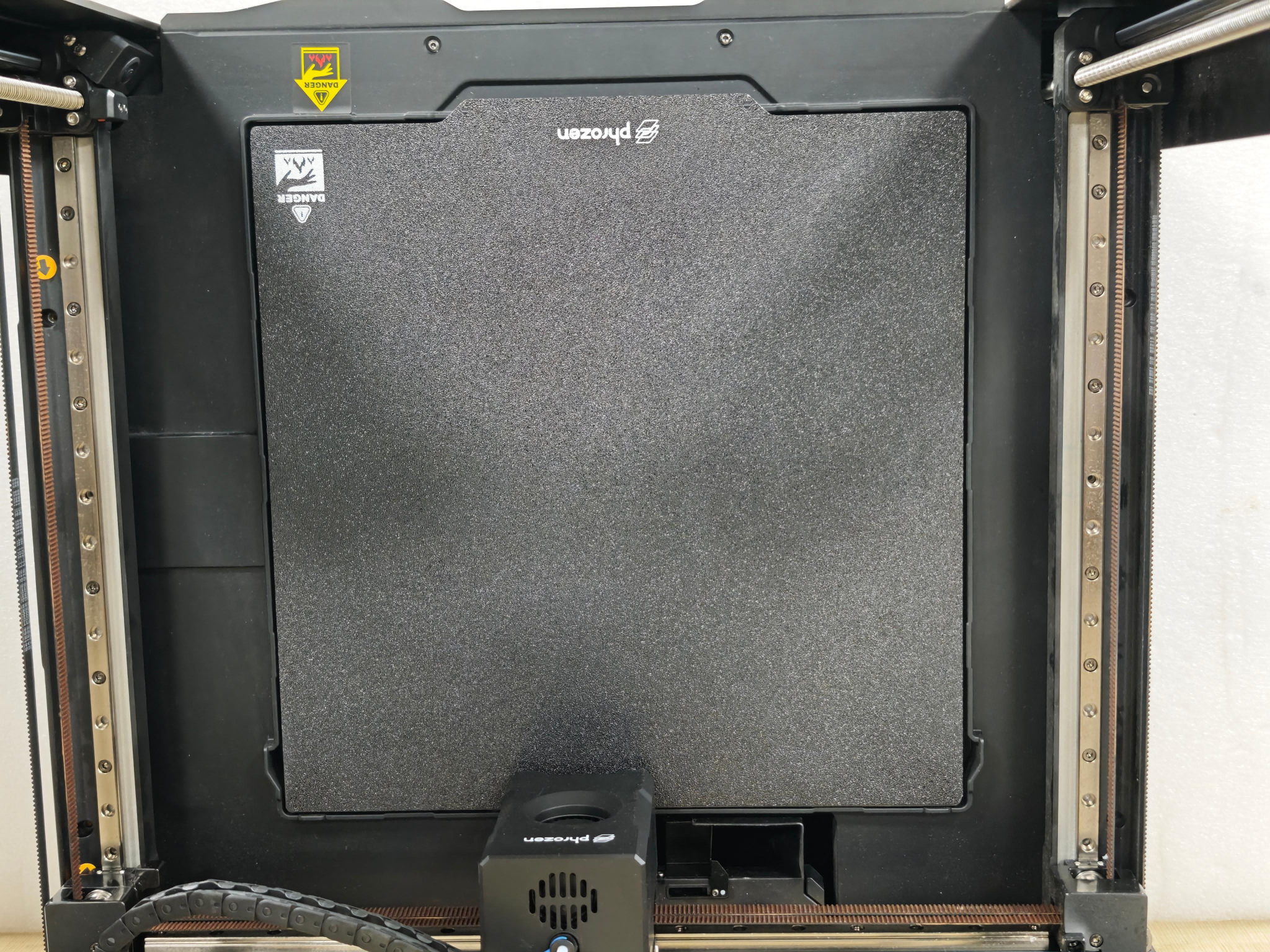

演示中只拆除了一根丝杆。未拆除的一侧，拉动皮带转动同步带轮；拆除的一侧，顺时针拧动同步带轮。降低Y框架，确保其与对高架贴合，锁入4颗Y框架固定螺丝。
（注：如实际中拆除多根丝杆，无法使用皮带拉动丝杆后，可单独旋转同步带轮，让Y框架降低后与对高架贴合。）
¶ 第 4 步 - 取出护角
摆正打印机，取出2颗护角固定螺丝，拆除护角。
¶ 第 5 步 - 取出丝杆
取出2颗轴承固定螺丝，捏住丝杆并逆时针旋转，取出丝杆。
¶ 第 6 步 - 分解丝杆
捏紧丝杆，取出固定螺丝、垫片、轴承。
¶ 2.安装
¶ 第 1 步 - 放入丝杆
- 将新的丝杆放入，顺时针旋转到底，再次旋转时有轻微阻力后停止。
¶ 第 2 步 - 固定丝杆

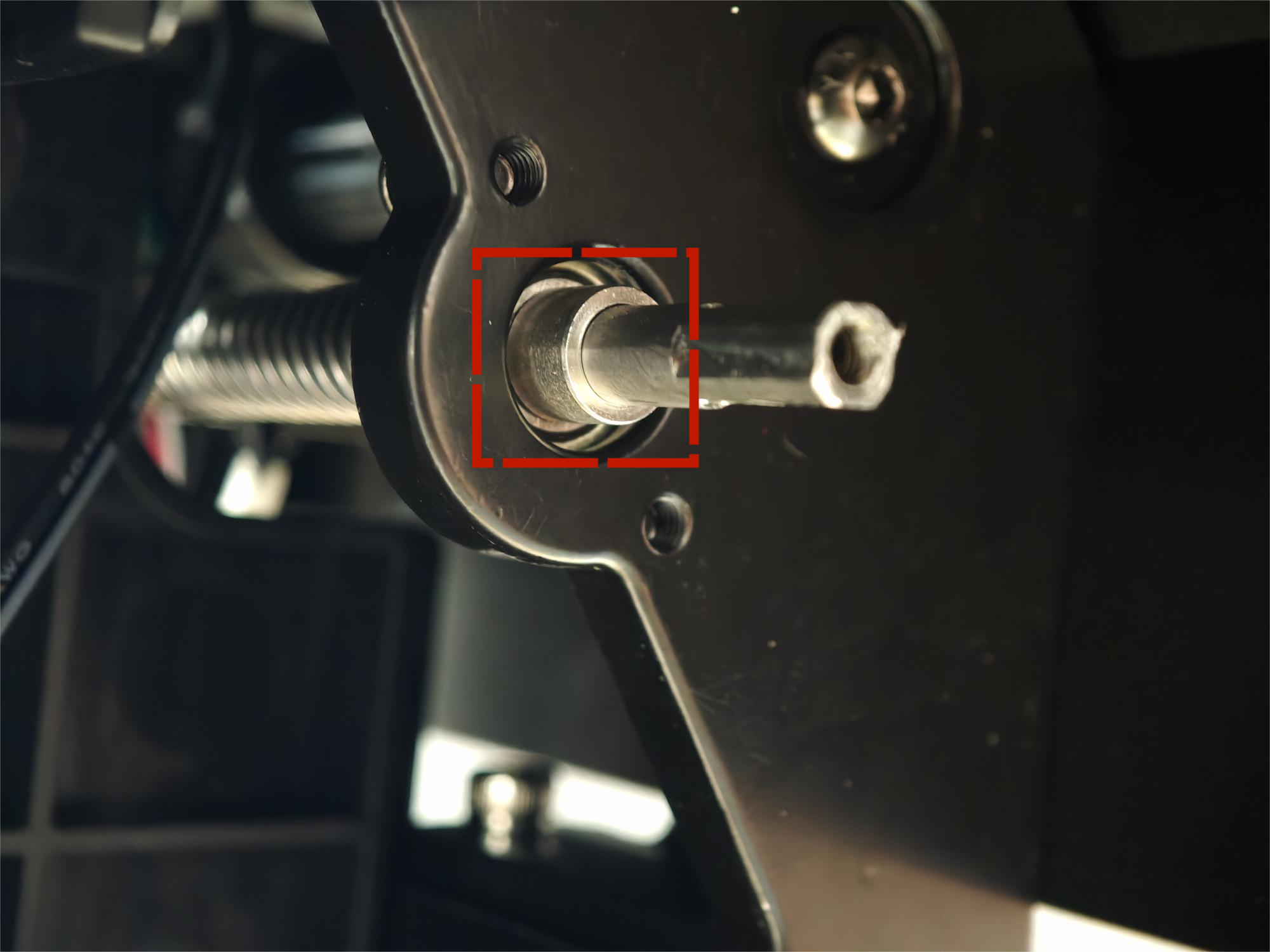

嵌入轴承，锁入2颗轴承固定螺丝，并将垫片放置在轴承上面。预锁丝杆固定螺丝，逆时针拧动丝杆，直到无法旋转后，捏紧不要松开，锁紧丝杆固定螺丝。
¶ 第 3 步 - 固定同步轮
- 打印机向后倾倒90°，平置于桌面。
- 放置垫柱。 观察丝杆尾端缺角部分的朝向，将同步带轮按照机米螺丝和缺角朝向对齐，嵌入丝杆尾端，推压到底，锁紧1颗机米螺丝。（注：因四周有结构部件的阻拦，可能无法同时完成2颗螺丝的固定。且Y框架固定后，丝杆无法旋转，另1颗机米螺丝需要等待解除Y框架固定后在进行锁定。）
- 用手捏紧同步带轮，将固定螺丝和垫柱锁在丝杆尾端。
¶ 第 4 步 - 安装同步皮带
- 请参考 “ Z同步皮带 ” 和 “ Z皮带张紧调节 ” 章节中的内容。

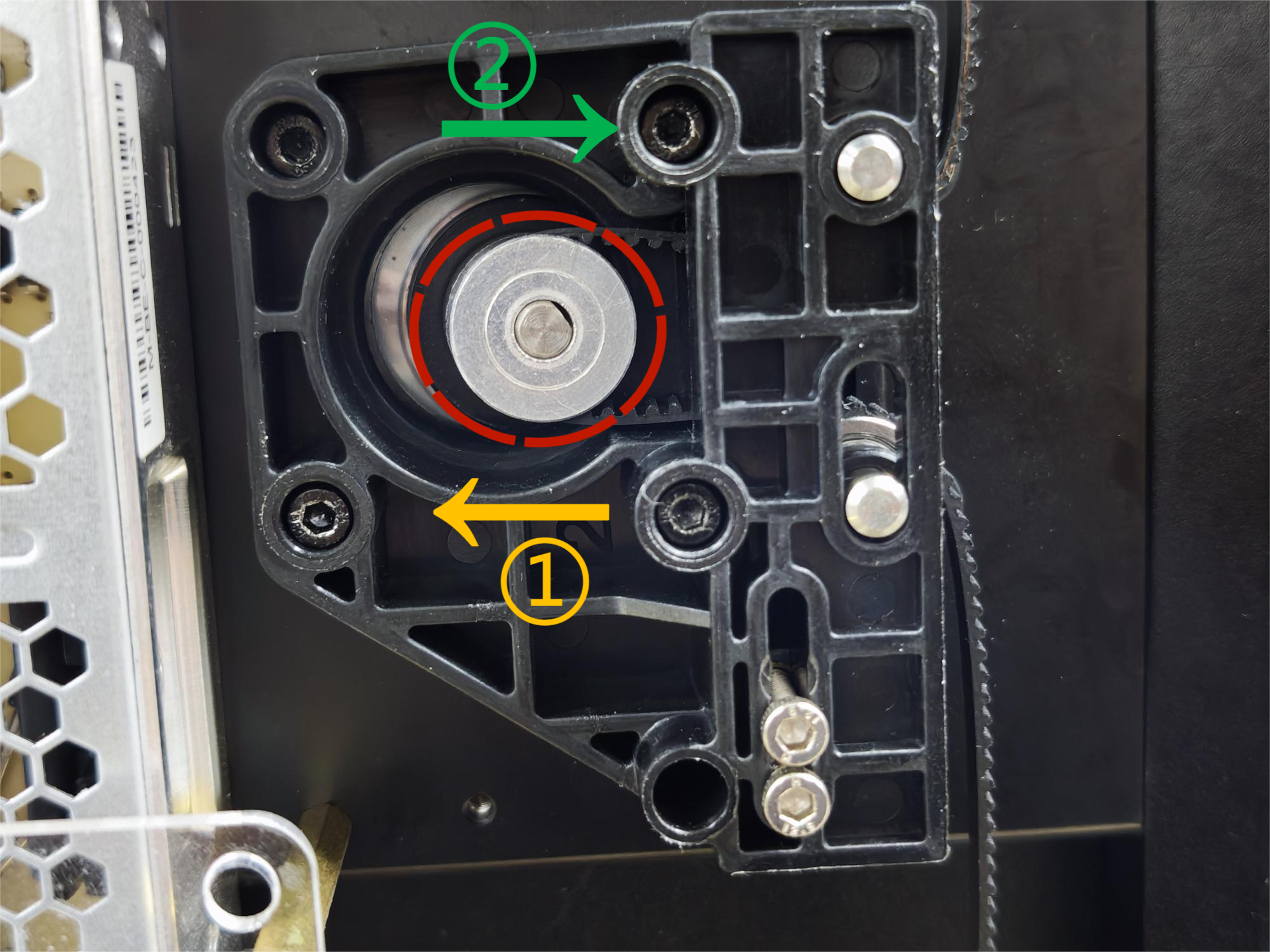

- 将皮带挂载在前后丝杆同步带轮上，将皮带嵌入Z电机同步带轮。按照下图的箭头标识序号，用手推动完成5次 “左右往复运动” 。通过多次的左右往复运动，可以牵动皮带运动达到位置，分散皮带对丝杆同步带轮的牵扯力。
- 锁紧4颗电机固定螺丝，调节Z皮带张紧，让滑块处于“自然张紧”状态，锁紧2颗滑块固定螺丝。
¶ 第 5 步 - 解除Y框架锁定
取出4颗锁定在对高架上的固定螺丝，解除Y框架锁定。通过拉动皮带转动同步带轮到合适位置，将另一颗未锁定的机米螺丝锁死。
- （注：在安装同步带轮时，由于四周有结构部件的阻拦，可能无法同时完成2颗螺丝的固定。且Y框架固定后，丝杆无法旋转，另1颗机米螺丝需要等待解除Y框架固定后在进行锁定。）
¶ 第 6 步 - 检查Y框架状态
- 皮带在挂载状态下，无法确保上下两端刚好处在中点，在嵌入Z电机同步带轮时，可能会造成上下丝杆受力不均。如上下丝杆受力差异大，在解除Y框架固定后，负载消失，受力的丝杆自然复原，Y框架一侧出现前后倾斜。
- 手动拉动左右两侧同步皮带，先将Z轴上升一段距离，再下降。Y框架压紧对高架后，双手自然脱离皮带，观察Y框架和对高架的间隙。
- 2.1 如间隙过大，将皮带拆除后重新安装。
- 2.2 如间隙正常，向下执行剩余步骤。
¶ 第 7 步 - 移除对高架
请不要使用手动拉动皮带控制Z轴上升的方法。打印机通电，请勿点击“回零”，从触控屏直接控制Z轴向上运动150~200mm，取出4颗对高架固定螺丝。
¶ 第 8 步 - 安装护角
将护角按照正确朝向嵌入立柱，锁入2颗固定螺丝。
