¶ 所需工具
H2.0&H2.5内六角扳手 剪钳
¶ 安全警告和注意事项
①请确保打印机处于断电状态后进行拆装操作，严禁在通电的状态下进行任何操作！
②请不要在热端仍处于高温状态下操作，防止意外触碰后烫伤。
¶ 通用拆装步骤指引
¶ 1.拆装打印头外壳
¶ 2.拆装打印头面板
¶ ————挤出电机拆装步骤指引————
¶ 1.拆除
¶ 第 1 步 - 解除电缆连接和控制板固定

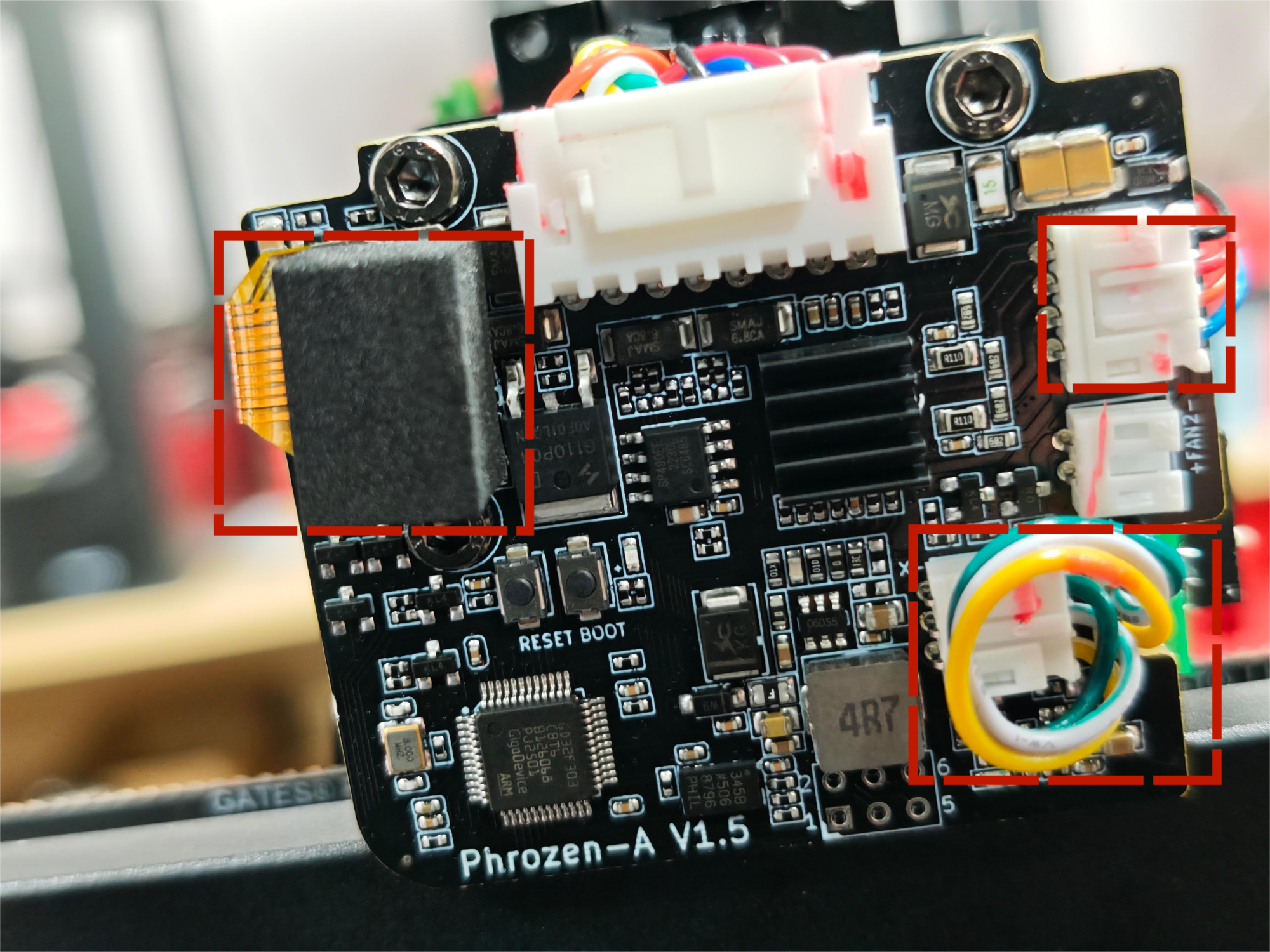

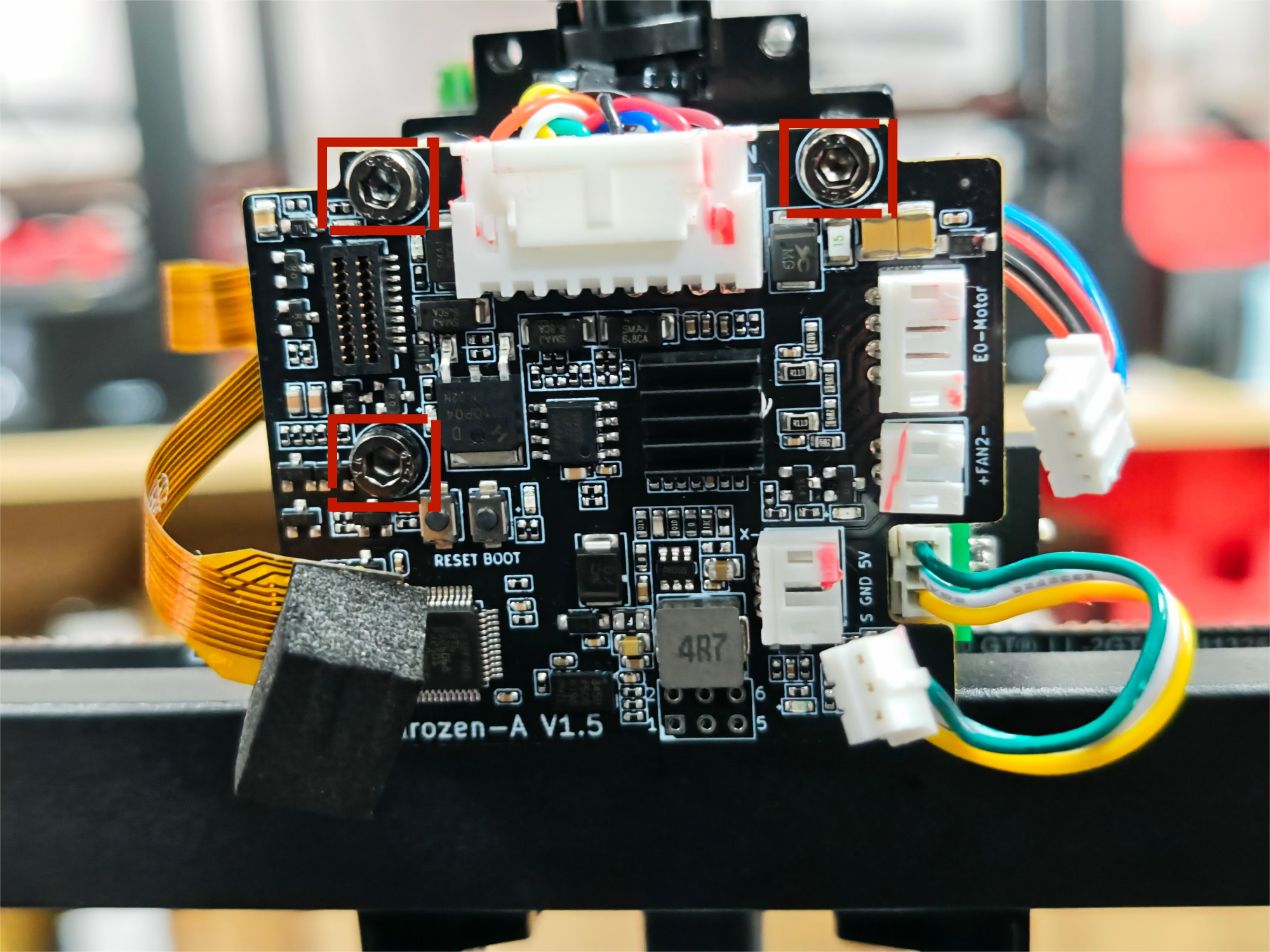

- 解除 “挤出电机”、 “X限位开关”、 “FPC排线” 和打印头控制板的连接。 取出3颗控制板固定螺丝。
¶ 第 2 步 - 取出电机

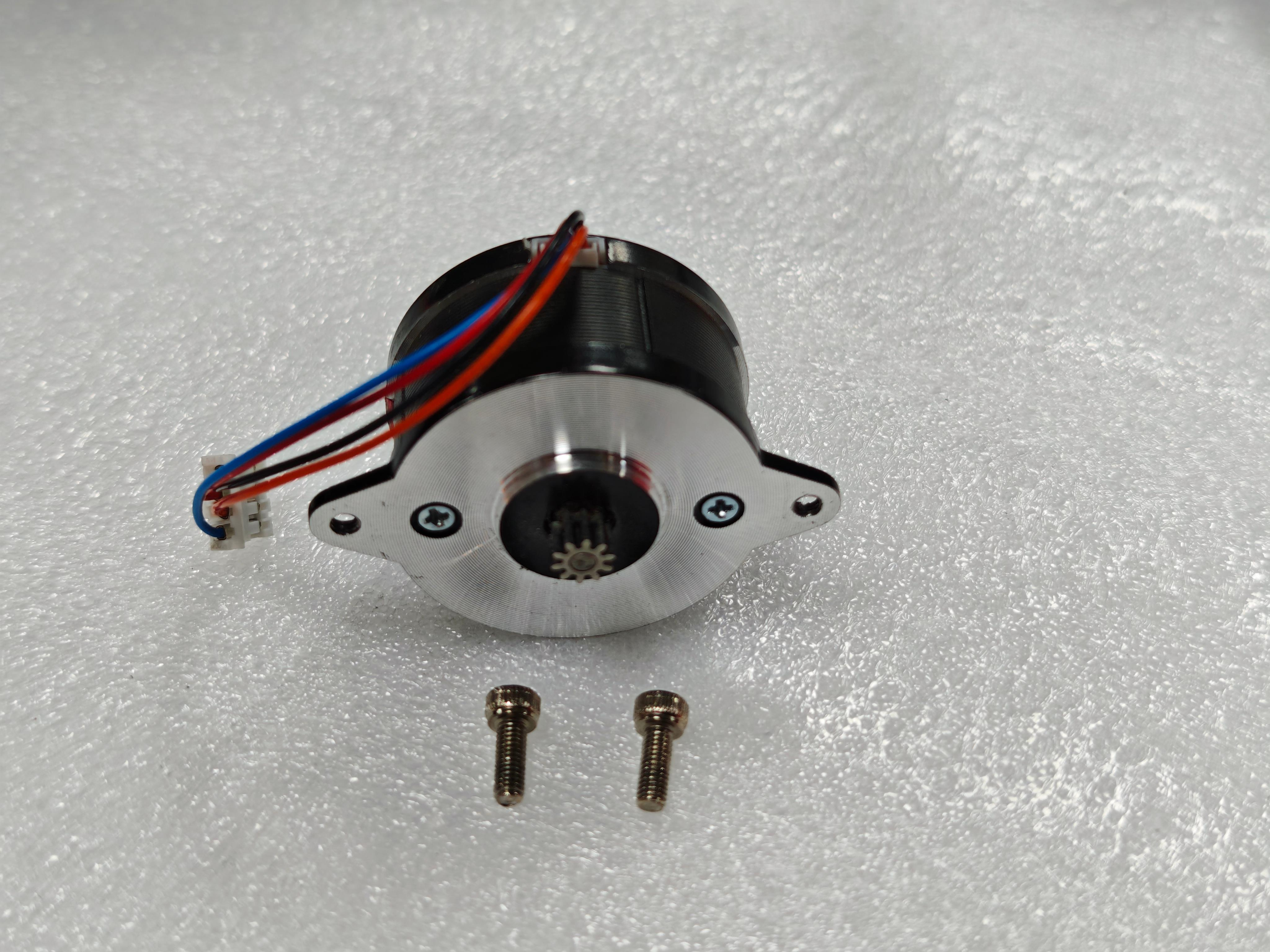

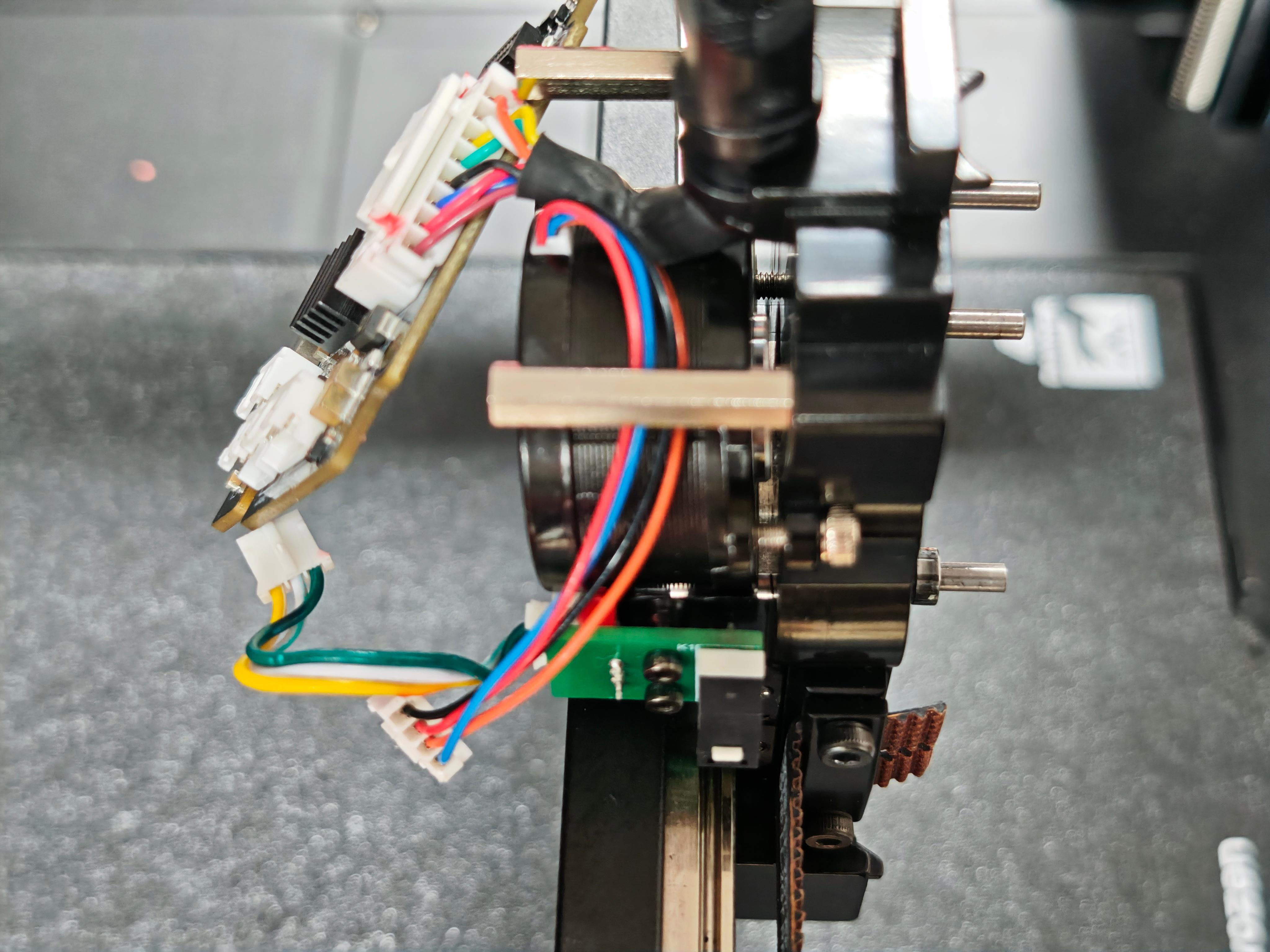

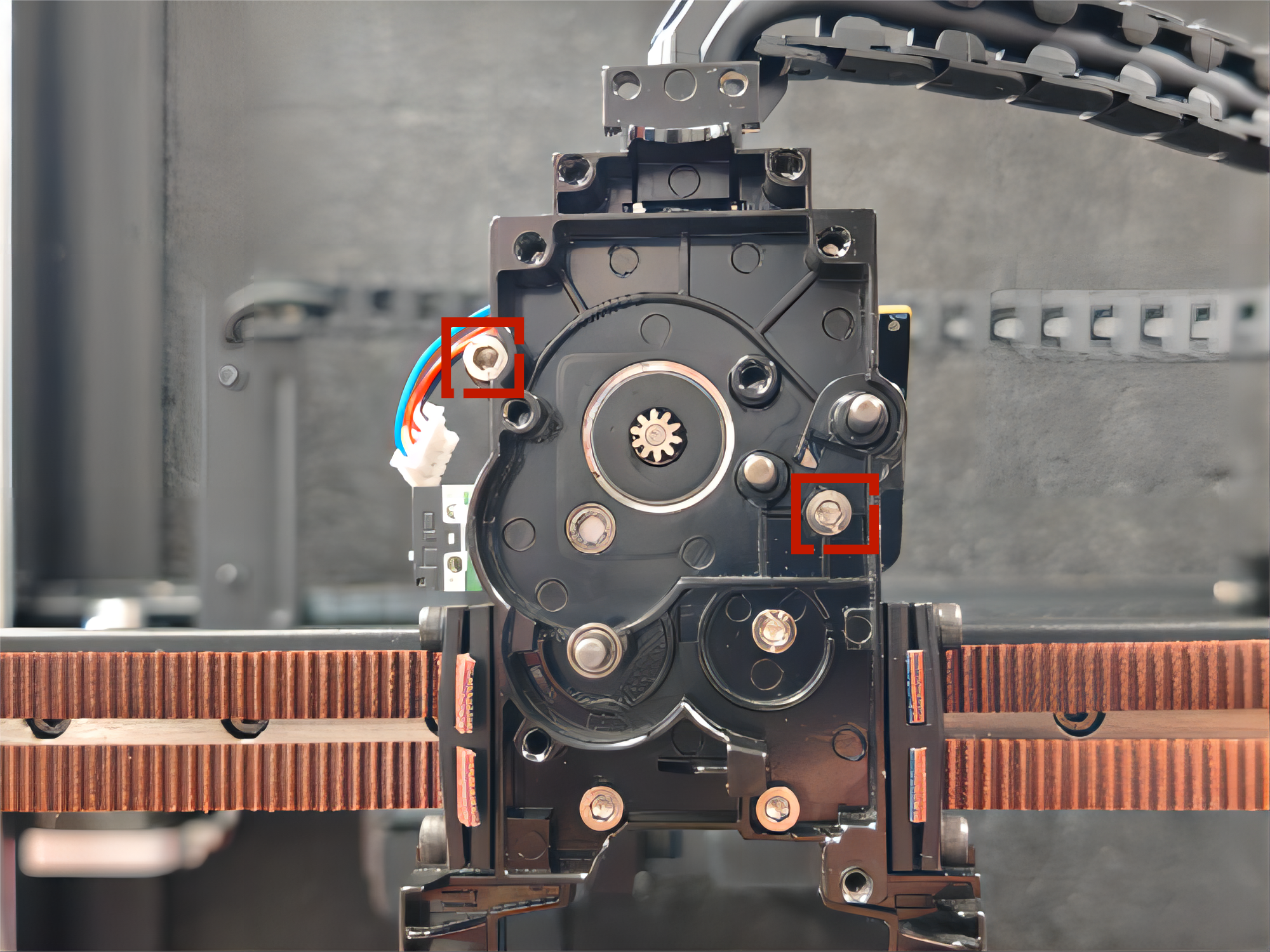

- 取出2颗电机固定螺丝，拿出挤出电机。
¶ 2.安装
¶ 第 1 步 - 固定电机

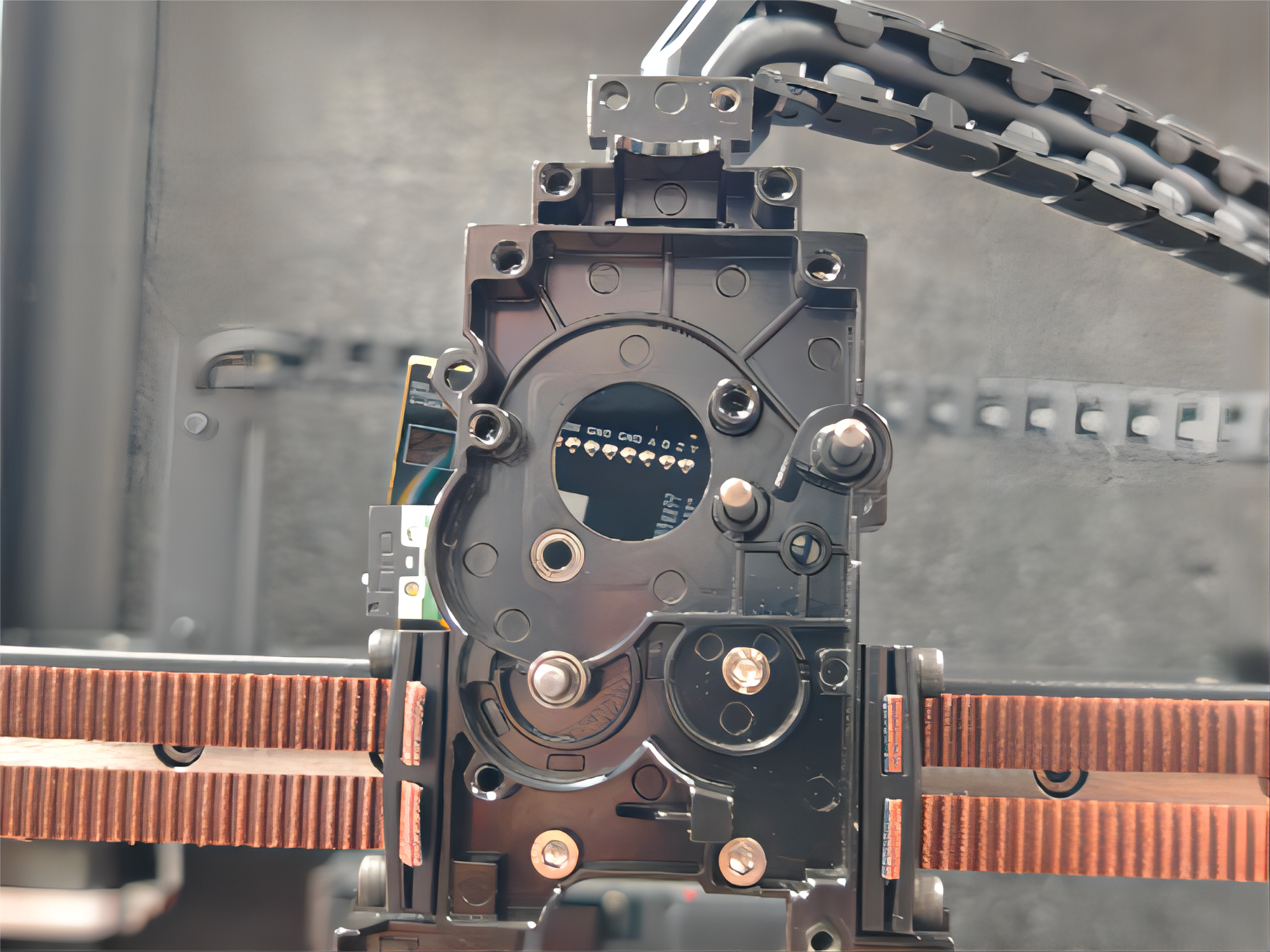

- 挤出电机以电缆朝右上的方向放入背板，预锁2颗电机固定螺丝。

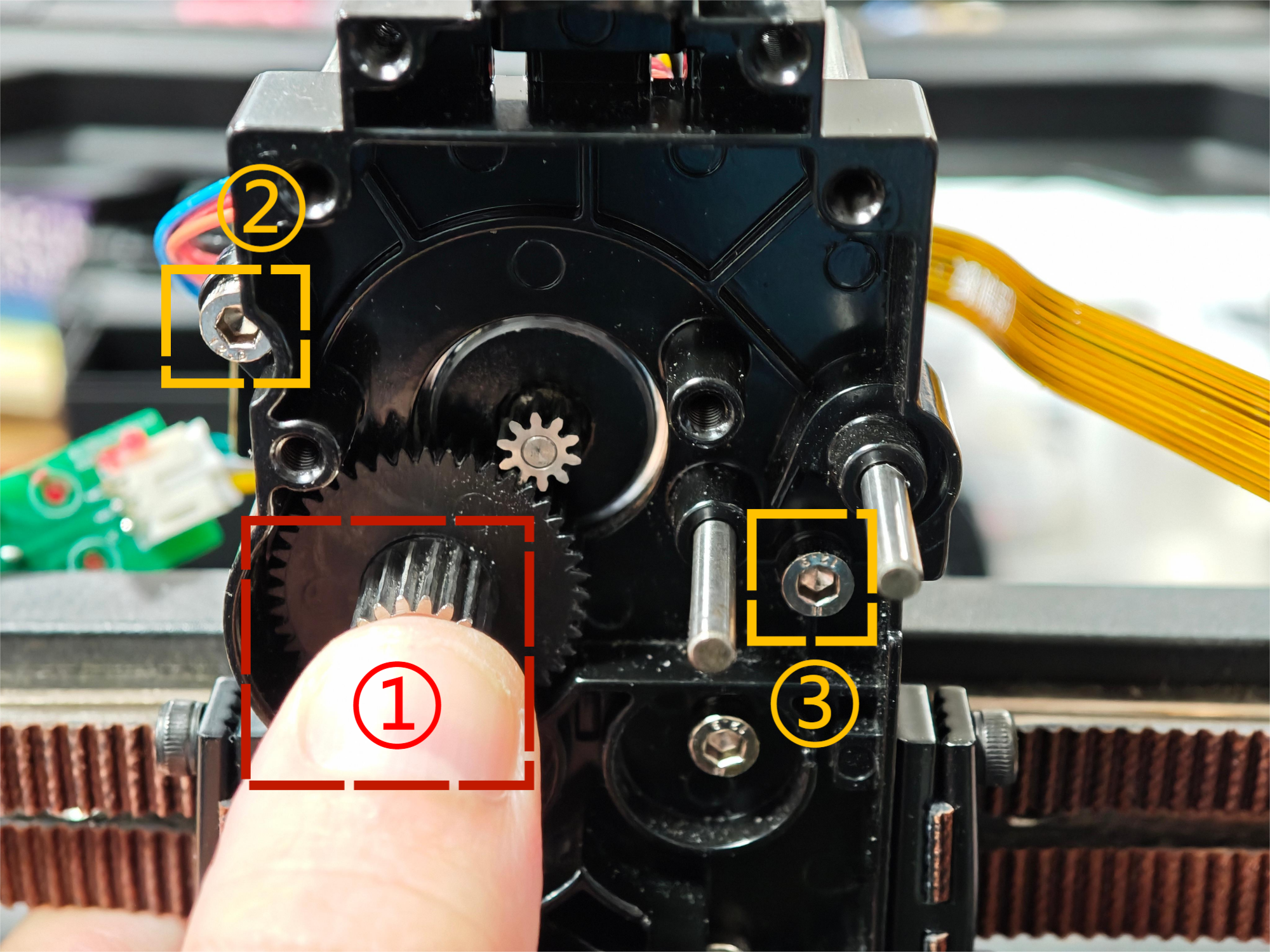

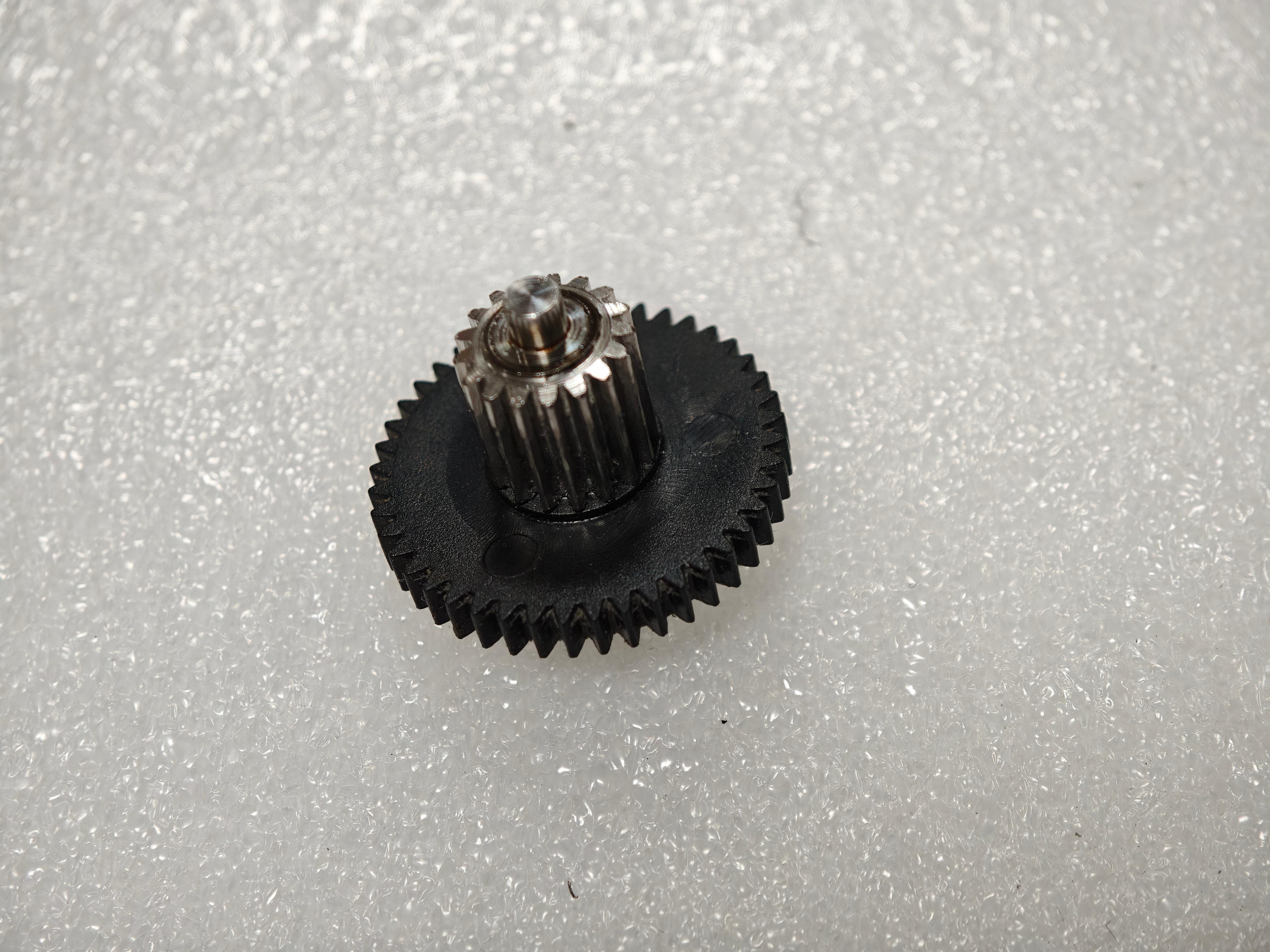

- 嵌入双联齿轮，拇指摁压，让它和背板贴合。同时锁紧2颗固定螺丝，锁紧后终止摁压。
¶ 第 2 步 - 电缆连接和控制板固定
- 锁入3颗控制板固定螺丝。连接相关电缆。需要注意区分FPC排线两端的朝向，将有 “ 控制板 ” 字样一端的FPC排线插入控制板。
